Устройство для установки пружинных стопорных колец в корпусную деталь

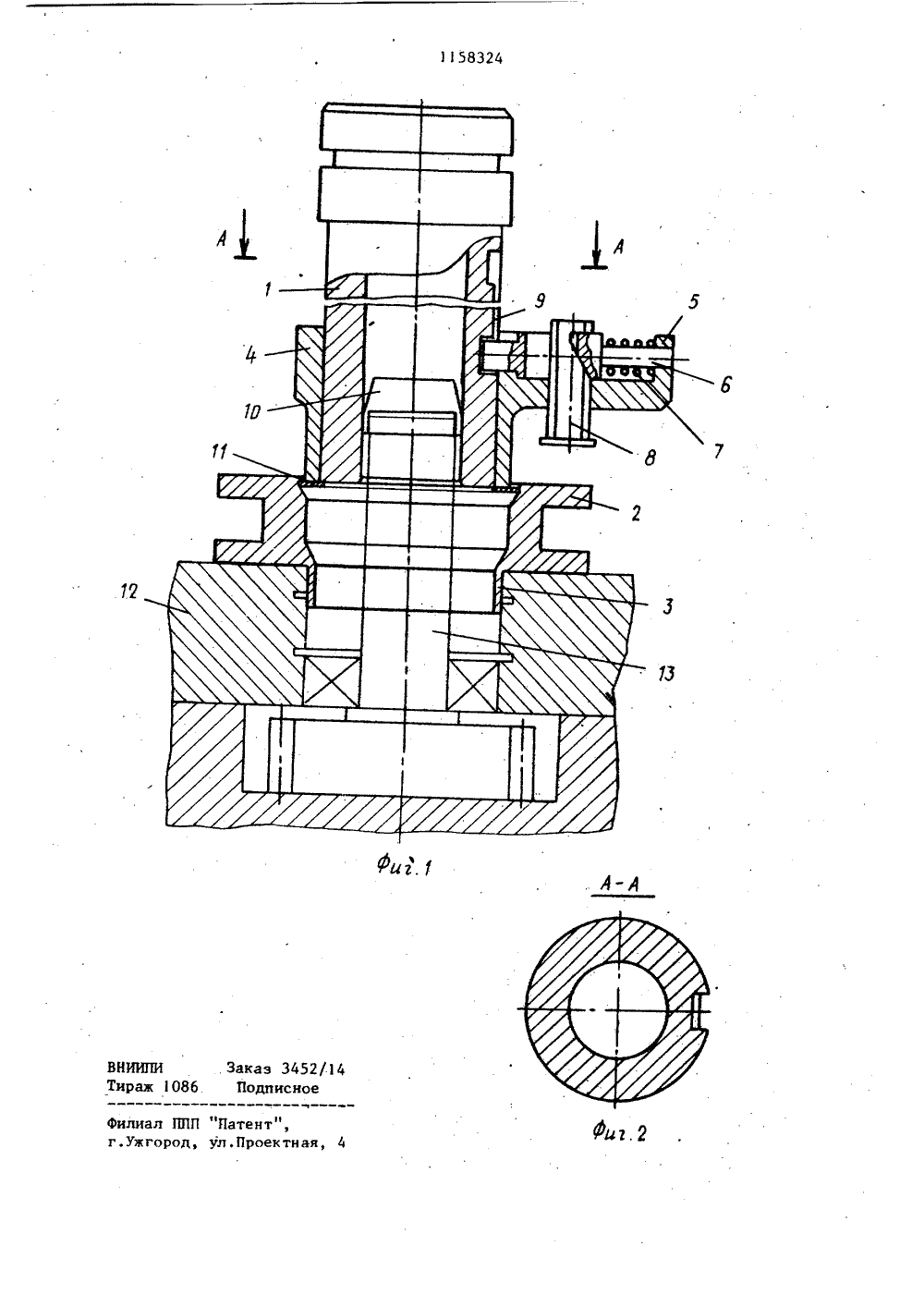

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИН 8011583 а(5 ГОСУДАРСТВЕННЫПО ЛАМ ИЗ И НОМИТЕТ СССРТЕНИй И ОТНР ПИСАНИЕ ИЗОБРЕТЕНИ. Блохиний филиал Проекттехнологическогоции и механиза(5 3) 658.55 (088.8)(54)(57) 1,УСТРОЙСТВО ДЛЯ УСТАНОВКИ ПРУЖИННЫХ СТОПОРНЫХ КОЛЕЦ В КОРПУСНУО ДЕТАЛЬ, содержащее приводной толкатель и направляющую обжимную втулку с внутренней конической поверхностью, о т л и ч а ю щ е е с я тем, что, с целью расширения. технологических воэможностей оно снабжено дополнительным толкателем н виде втул.ки с закрепленным, на ее наружной поверхности кронштейном, установлен" ной концектрично основному толкателю, с возможностью перемещения относитель" ио него, и механизмом фиксации и управления дополнителькыи толкателеи при этом направляющая втулка выполнена с двумя коническими поверхностями, иеньшие основания конусов которых направлены н сторону сборочной позиции, н переходной цилиндрической поверхностью,а также с кольценыии буртом на торце со стороны меньшего основания конуса, основной толкатель выполнен с продольным пазом на боконой поверхности и углуб" лениями на концах паза, механизм фиксации и управления дополнительным.толкателем выполнен н виде стержневого фиксатора с клиновой поверхностью, установленного на кронштейне с воэможностью взаимодействия с упомянутыми углублениями и пазом и подпружнкенного относительно кронштейна, а также цилиндрической кнопки-упора, с клиновой понерхностью, установленной ка кронштейне перпендикулярно к стержневому фиксатору с возможностью взаимодействия клиновой поверхности с клиновой поверхностью фиксатора.2,устройство по и.о т л и - ч а ю щ е е с я тем, что, с целью расширения технологических возможностей путем обеспечения воэможности установки пружинных стопорных колец на вал, оно снабжено цилиндрическим колпачком и наружным заходннч.конусом со стороны его дна, основ кой толкатель выполнен полым, а наружный диаметрколпачка равен дкаиетру полости толкателя.Изобретение относится к машиностроению, а именно к механосборочному производству, и может бытьиспользовано во всех отраслях промышленности для установки пружинных 5стопорных колец в корпусные детали ина валы.Цель изобретения - расширение технологических воэможностей.Укаэанная цель достигается путемобеспечения возможности установкистопорных колец в последующие канавки в отверстиях корпусных деталей, атакже путем обеспечения возможностиустановки стопорных колец на валы. 15На фиг. изображено устройстводля установки пружинных стопорныхколец; на фиг,2 - разрез А-А наФигУстройство содержит полый приводной толкатель 1, обжимную коническуювтулку 2 с двумя коническими поверхностями и переходной цилиндрической, а также кольцевым буртом 3на торце со сторонь 1 меньшего основания конуса,Концентрично основному толкателю 1 установлен дополнительныйтолкатель в виде втулки 4 с кронштейном 5 на наружной боковой по- ЗОверхности. Ка кронштейне 5 установлен механизм фиксации и управлениядополнительным толкателем, выполненный в виде стержневого фиксатора 6с клиновой поверхностью, подпружинен-З 5ного относительно кронштейна 5 пружиной 7, а также цилиндрической кнопки-урора 8 с клиновой поверхностью,взаимодействующей с клиновой поверхностью фиксатора, на .боковой поверхности предотвращающими проворот кнопки-упора.Фиксатор 6 взаимодействует с пазом 9 и углублениями на концах паза,выполненными на боковой поверхности 45основного толкателя 2Устройство содержит также цилиндрический колпачок 10 с наружным эаходным конусом со стороны егодна. 50Обжимная коническая втулка 2служит для обжима и направления стопорного кольца 11 при его установке в корпусную деталь 12. Колпачок 10 служит для раздачи стопорного 55кольца при его установке на вал 13. Устройство для установки пружинных стопорных колец работает следующим образом.Для установки стопорного кольца в отверстие корпусной детали 12 на нее устанавливают обжимную втулку 2, при этом, бурт 3 перекрывает предыдущую канавку под стопорное кольцо,В обжимную конусную втулку 2 устанавливают стопорное кольцо 1.Шток пресса, передавая усилие через толкатель 1,фиксатор 6 и дополнительный толкатель 4,давит на пружинное кольцо, которое сжимается в диа" метре, двигаясь по конусу, и заходит в цилиндрическое отверстие конусной втулки 2.Кнопка-упор 8 упирается в торцовую поверхность конусной втулки 2 и,перемещаясь, передает клиновой поверхностью усилие на клиновую поверхность фиксатора 6, что приводит к перемещению фиксатора и выводу его иэ углубления на наружной поверхности толкателя 1. Фиксатор 6, скользя по пазу 9 толкателя 1, заходит в противоположное углубление, и фиксирует относительно толкателя 1 дополнительный толкатель 4, Толкатель 1 толкает стопорное кольцо 11 по цилиндрическому и коническому отверстиям конусной втулки до захода его в канавку детали 12.Для установки пружинного стопор- ного кольца на вал 13 на него одевают колпачок О, на конусную часть которого устанавливают кольцо. Толкатель 1, перемещаясь, толкает кольцо по конусу колпачка 10, по валу 13 до захода его в требуемую канавку. Данное устройство может быть использовано и для запрессовки подшипников и т,д. Для этого конусную втулку 2 снимают, на фаски отверстия детали 12 или вала 13 устанавливают подшипник и толкатель, перемещаясь, запрессовывают его. Причем вал 13 может свободно заходить в полость толкателя 1, а дополнительный толкатель 4 не соприкасается с поверхностями собираемого узла.Аналогично эапрессовываются звездочки, зубчатые колеса, шкивы, втулки и крышки.
