Наземное сблокированное хранилище

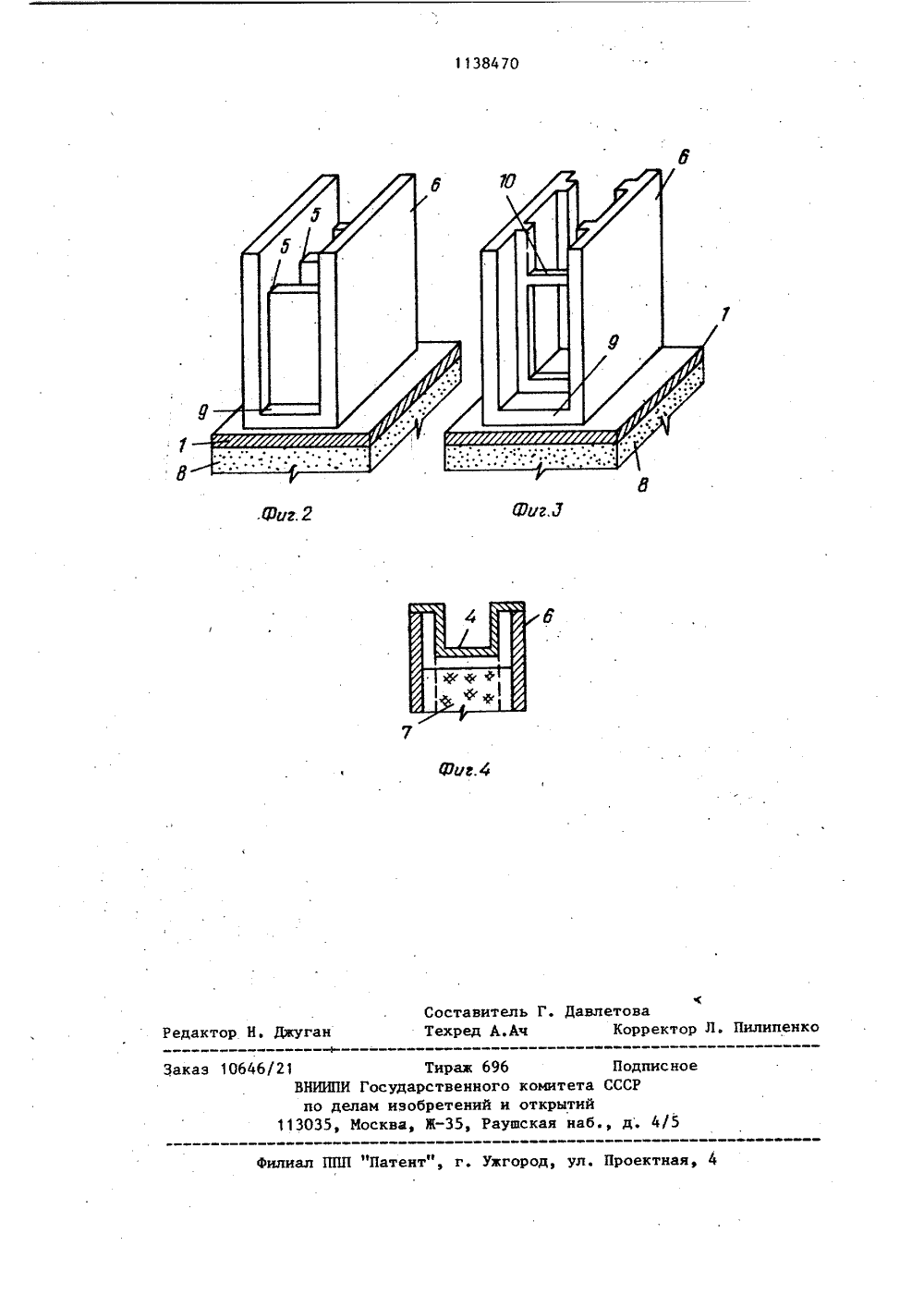

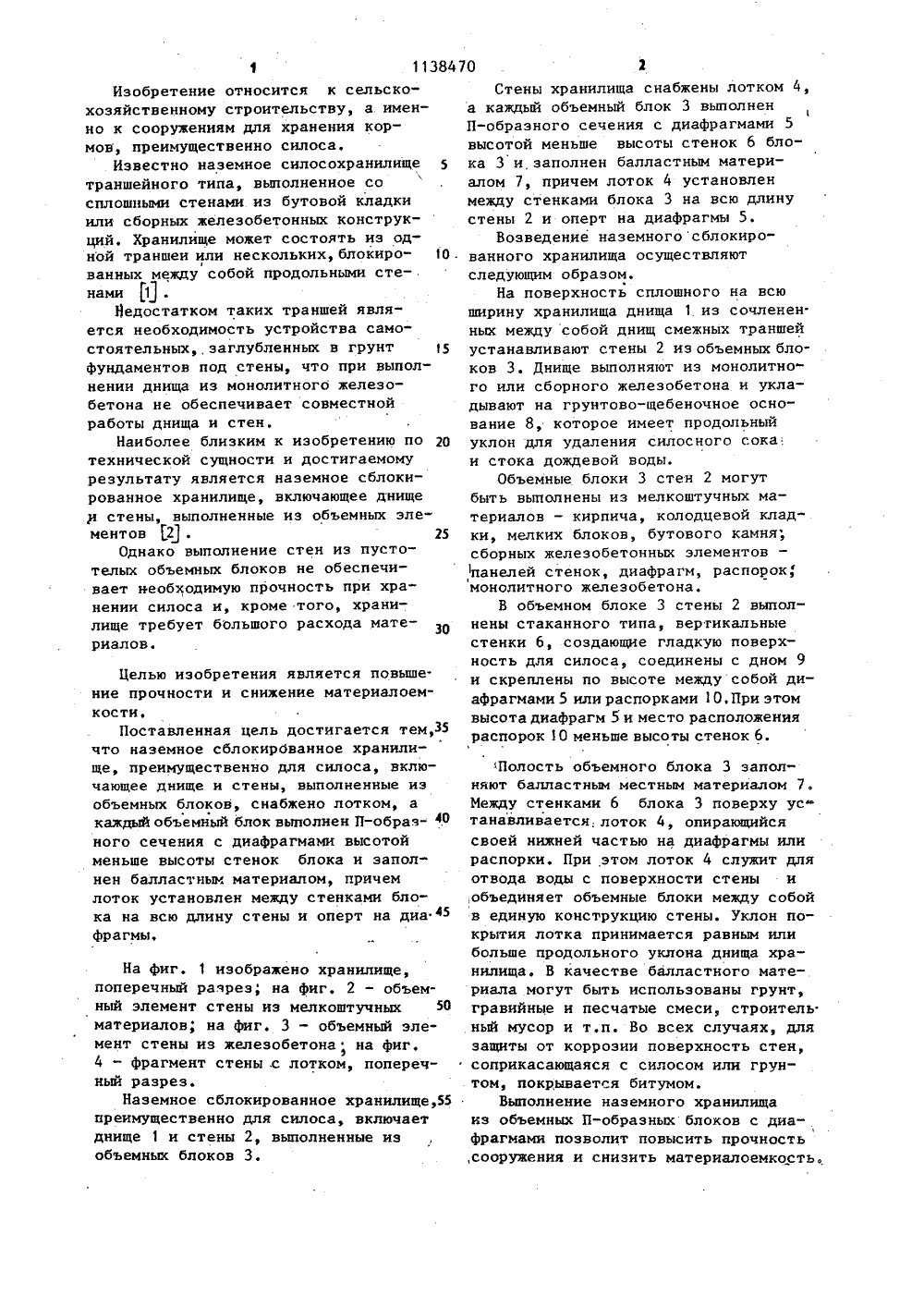

ар 5Н,Т. Арбузоко но-исследоваинститут типового проектировакомплексов поговядины и свиТП"29 тельство СССР5/08, 1968(п ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОЧНРЫТИЙ(56) 1, Типовой прое1969.2. Авторское свидУ 286181, кл. Е 04 Нрототип). а (54)(57) НАЗЕМНОЕ СБЛОКИРОВАННОЕ ХРАНИЛИЩЕ, преимущественно для силоса, включающее днище и стени, выполненные. из объемных блоков, о т л и ч а ю - щ е е с я тем, что, с целью повышения прочности и снижения материалоемкости, оно снабжено лотком, а каждый объемный блок выполнен П-образного сечения с диафрагмами высотой меньше высоты стенок блока и заполнен балластным материалом, причем лоток установлен между стенками блока на всю длину стены и оперт на диафрагмы.Изобретение относится к сельскохозяйственному строительству, а именно к сооружениям для хранения кормов, преимущественно силоса.Известно наземное силосохранилище 5 траншейного типа, выполненное со сплошными стенами из бутовой кладки или сборных железобетонных конструкций, Хранилище может состоять из одной траншеи или нескольких, блокиро О ванных между собой продольными сте- . нами 1 .Недостатком таких траншей является необходимость устройства самостоятельныхзаглубленных в грунт 15 фундаментов под стены, что при выполнении днища из монолитного железобетона не обеспечивает совместной работы днища и стен,Наиболее близким к изобретению по 20 технической сущности и достигаемому результату является наземное сблокированное хранилище, включающее днище и стены, выполненные из объемных элементов 12 .25Однако выполнение стен из пустотелых объемных блоков не обеспечивает необходимую прочность при хранении силоса и, кроме того, хранилище требует большого расхода материалов.Целью изобретения является повышение прочности и снижение материалоемкостиПоставленная цель достигается тем,З 5 что наземное сблокирбванное хранилище, преимущественно для силоса, включающее днище и стены, выполненные из объемных блоков, снабжено лотком, а каждыйобъемный блок выполнен П-образ О ного сечения с диафрагмами высотой меньше высоты стенок блока и заполнен балластным материалом, причем лоток установлен между стенками блока на всю длину стены и оперт на диа 45 фрагмы,На фиг, 1 изображено хранилище,поперечный разрез, на фиг. 2 - объемный элемент стены из мелкоштучных 50 материалов; на фиг. 3 - объемный элемент стены из железобетона на фиг, 4 - фрагмент стены .с лотком, поперечный разрез.Наземное сблокированное хранилище,55 преимущественно для силоса, включает днище 1 и стены 2, выполненные из объемных блоков 3. Стены хранилища снабжены лотком 4, а каждый объемный блок 3 выполнен П-образного сечения с диафрагмами 5 высотой меньше высоты стенок 6 блока 3 и,заполнен балластным материалом 7, причем лоток 4 установлен между стенками блока 3 на всю длину стены 2 и оперт на диафрагмы 5.Возведение наземногосблокированного хранилища осуществляют следующим образом.На поверхность сплошного на всю ширину хранилища днища 1.из сочлененных между собой днищ смежных траншей устанавливают стены 2 из объемных блоков 3. Днище выполняют из монолитного или сборного железобетона и укладывают на грунтово-щебеночное основание 8, которое имеет продольный уклон для удаления силосного сока: и стока дождевой воды.Объемные блоки 3 стен 2 могут быть выполнены из мелкоштучных материалов - кирпича колодцевой кладки, мелких блоков, бутового камня; сборных железобетонных элементов панелей стенок, диафрагм, распорокф монолитного железобетона.В объемном блоке 3 стены 2 выполнены стаканного типа, вертикальные стенки б, создающие гладкую поверхность для силоса, соединены с дном 9 и скреплены по высоте между собой диафрагмами 5 или распорками 10.При этом высота диафрагм 5 и место расположения распорок 10 меньше высоты стенок б.Полость объемного блока 3 заполняют балластным местным материалом 7. Между стенками 6 блока 3 поверху устанавливается,лоток 4, опирающийся своей нижней частью на диафрагмы или распорки, При этом лоток 4 служит для отвода воды с поверхности стены и ,объединяет объемные блоки между собой в единую конструкцию стены. Уклон покрытия лотка принимается равным нли больше продольного уклона днища хранилища. В качестве балластного материала могут быть использованы грунт, гравийные и песчатые смеси, строитель. ный мусор и т.п. Во всех случаях, для защиты от коррозии поверхность стен, соприкасающаяся с силосом или грунтом, покрывается битумом.Выполнение наземного хранилища из объемных П-образных блоков с диафрагмами позволит повысить прочность ,сооружения и снизить материалоемкость,1138470 Давлетова Корректор Л. СоставителТехред А. Редактор Н. Джуг ен исное д. 4/5 тент", г. Ужгор л. Проектная,илиад ППП Заказ 10646/21 Тираж 696 По ВНИИПИ Государственного комитета ССС по делам изобретений и открытий 113035, Москва, Ж, Раушская наб.,
