Глубинный интегратор наносов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 113567
Автор: Андреев
Текст

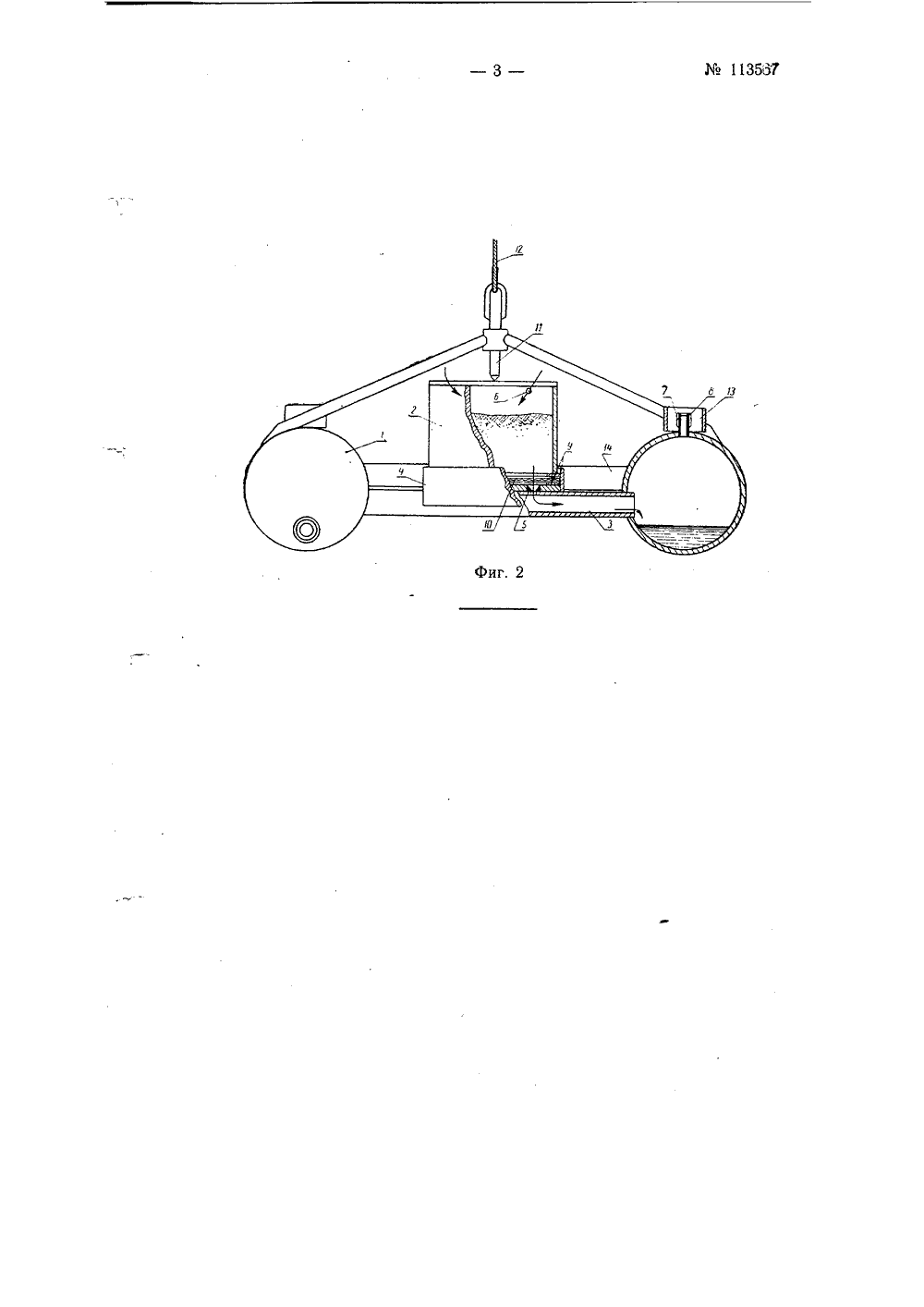

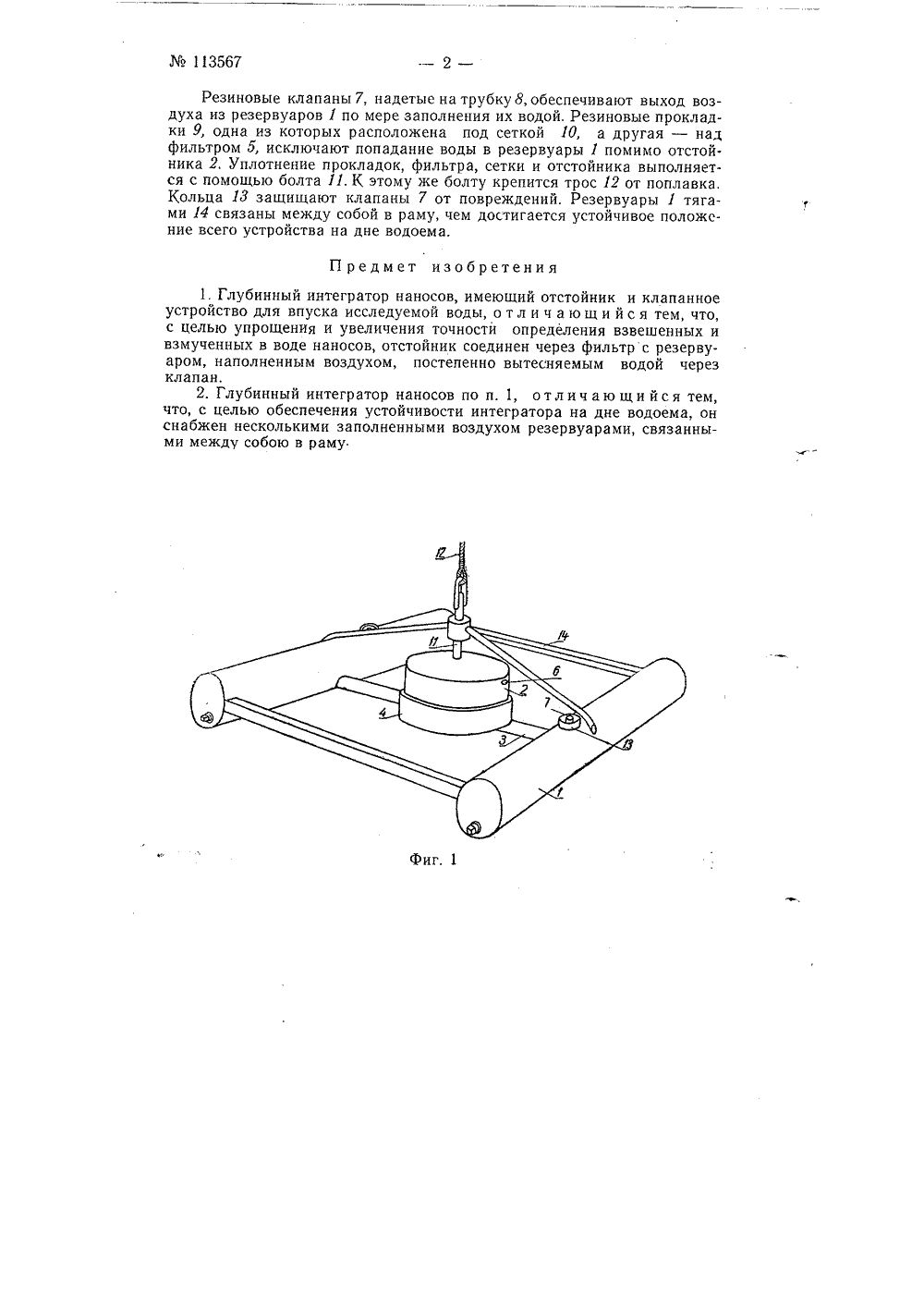

А. М. Андреев УБИННЫЙ ИНТЕГРАТОР НАНОявлено 30 мая 1956 г. за552638 в Комитет по деизобретений и открытий при Совете Министров СССРс присоединением заявки552637 ытых резервуаров 1 и и соединенного с пососнованием 4 располои по мере поступления Изобретение относится к глубинным интеграторам, имеющим отстойник и клапанное устройство для впуска исследуемой воды,Особенность предлагаемого интегратора заключается в том, что его отстойник соединен через фильтр с резервуаром, наполненным воздухом, постепенно вытесняемым водой через клапан. Эта особенность обеспечивает упрощение и повышение точности определения взвешенных и взмученных в воде наносов. Кроме того, предлагаемый интегратор снабжен несколькими заполненными воздухом резервуарами, связанными между собой в раму, чем обеспечивается его устойчивость.На фиг. 1 схематически изображен внешний вид интегратора; на фиг. 2 - интегратор в разрезе.Глубинный интегратор наносов предназначен для улавливания и отфильтровывания взвешенных и взмученных фракций непосредственно в море на грунте.Он состоит из двух полых, герметически закротстойника 2, расположенного между баллонамиледними патрубками 3. Между отстойником и егожен фильтр б, на который оседают наносы и взвесводы в отверстия б отстойника.В качестве фильтров применяется брезент для отфильтровывания крупных фракций песка и битого ракушечника, а также хлопчатобумажные и фетровые фильтры, применяемые, например, в молочной промышленности, для отфильтоовывания мелких фракций, Интегратор дает возможность определить среднее количество взвесей в граммах, проходящее через заданное приемное поперечное сечение в единице объема воды за время пребывания прибора в море в придонном слое. На глубинах до 10 м фильтрация длится около семи суток и основана на гидростатическом давлении. Давление вгоняет воду в отверстия отстойника 3 и далее через фильтр б и патрубки 3 в резервуары, так как давление в пих нормальное.113567Резиновые клапаны 7, надетые на трубку 8, обеспечивают выход воздуха из резервуаров 1 по мере заполнения их водой, Резиновые прокладки 9, одна из которых расположена под сеткой 10, а другая - над фильтром 5, исключают попадание воды в резервуары 1 помимо отстой. ника 2. Уплотнение прокладок, фильтра, сетки и отстойника выполняется с помощью болта 11. К этому же болту крепится трос 12 от поплавка. Кольца И защищают клапаны 7 от повреждений. Резервуары 1 тягами 14 связаны между собой в раму, чем достигается устойчивое положение всего устройства на дне водоема.П редмет изобретения1. Глубинный интегратор наносов, имеющий отстойник и клапанное устройство для впуска исследуемой воды, о тл и ч ающи йс я тем, что, с целью упрощения и увеличения точности определения взвешенных и взмученных в воде наносов, отстойник соединен через фильтр с резервуаром, наполненным воздухом, постепенно вытесняемым водой через клапан.2. Глубинный интегратор наносов по п. 1, о т л и ч а ю щ и й с я тем, что, с целью обеспечения устойчивости интегратора на дне водоема, он снабжен несколькими заполненными воздухом резервуарами, связанными между собою в рамуфиг. 1
СмотретьЗаявка
552638, 30.05.1956
Андреев А. М
МПК / Метки
МПК: G01N 15/06
Метки: глубинный, интегратор, наносов
Опубликовано: 01.01.1958
Код ссылки
<a href="https://patents.su/3-113567-glubinnyjj-integrator-nanosov.html" target="_blank" rel="follow" title="База патентов СССР">Глубинный интегратор наносов</a>
