Устройство для испытания грунтов статической нагрузкой
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

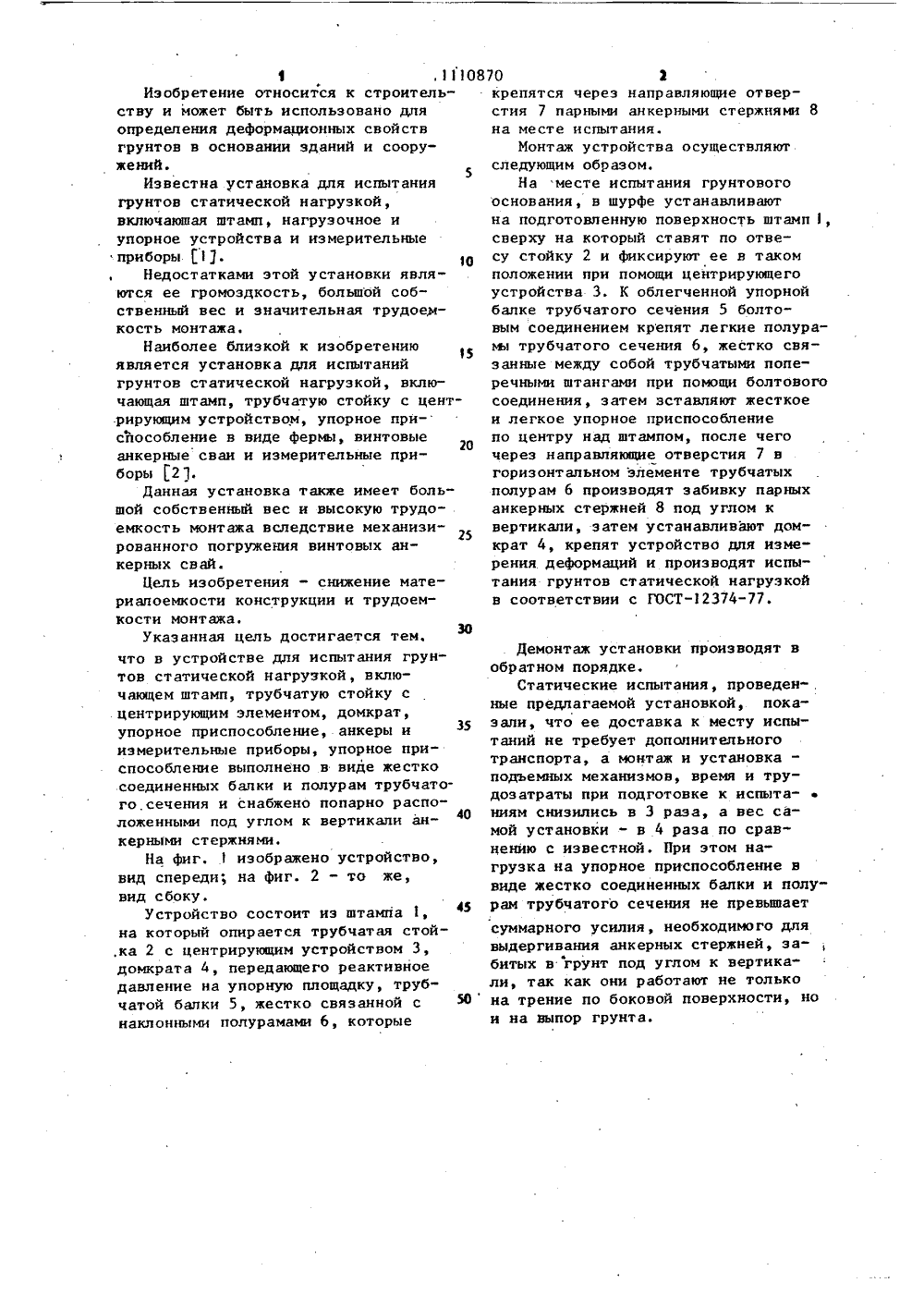

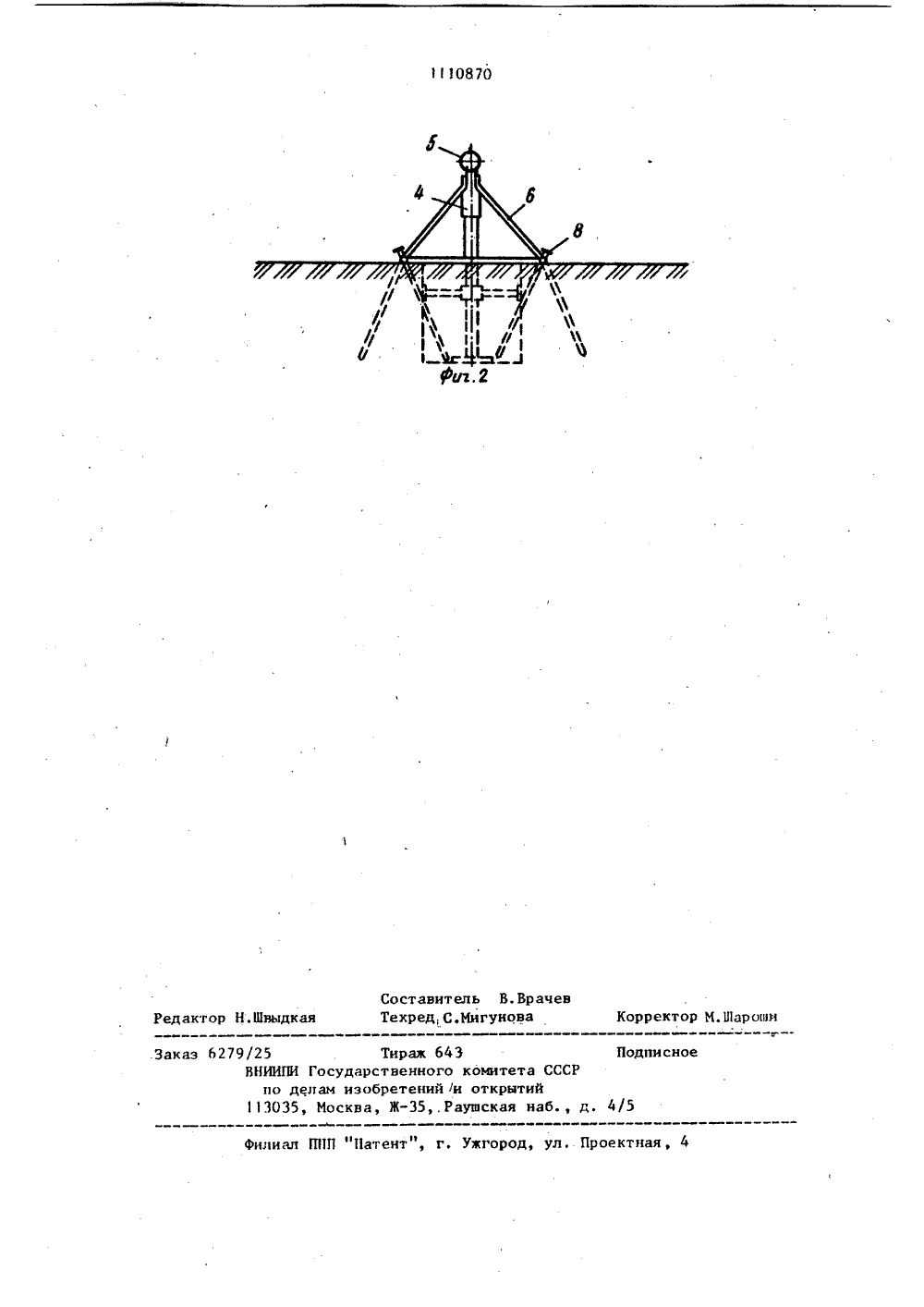

"МЖА Н ЕЛЬСТ 2 В. Пятковудового Красстроительный Г. и др. Полей строительГтрон Определенгрунтов. Кис. 9-)0. Ьеай ГОСУДАРСТВЕННЫЙ КОМИТЕТ ССОРГб ДЕЛАМ ИЗОБРЕТЕНИЙ И ОЧЙРЬТМЙ ИСАНИЕВТОРСНОМУ. СВИДЕ(71) Киевский орденаного Знамени инженеринститут(56) 1. Трофименковвые методы исследованых свойств грунтов.издат, 981, с. 28.2. Швец В.Б. и дстроительных свойств(54) (57) УстРойство для испытАния ГРунтОВ стАтической нАГРузкой, включающее штамп, трубчатую стойку с центрирующим элементом, домкрат, упорное приспособление, анкеры и измерительные приборы, о т л и ч а ющ е е с я тем, что, с целью снижения материапоемкости конструкции и,Фй трудоемкости монтажа, упорное приспф. собление выполнено в виде жестко соединенных балки.и полурам трубчатого сечения и снабжено попарно расположенными под углом к вертикали анкерными стержнями.1 ,1 ИОИзобретение относится к строительству и может быть использовано дляопредепения деформадионных свойствгрунтов в основании зданий и сооружений.Известна установка для испытаниягрунтов статической нагрузкой,включаюшая штамп, нагрузочное иупорное устройства и измерительныеприборы 11.10Недостатками этой установки являются ее громоздкость, большой собственный вес и значительная трудоемкость монтажа.Наиболее близкой к изобретениюявляется установка для испытанийгрунтов статической нагрузкой, включающая штамп, трубчатую стойку с центрирующим устройством, упорное приспособление в виде фермы, винтовыеанкерные сваи и измерительные приборы 21Данная установка также имеет большой собственный вес и высокую трудоемкость монтажа вследствие механизированного погружения винтовых анкерных свай.Цель изобретения - снижение материапоемкости конструкции и трудоемкости монтажа.Укаэанная цель достигается тем,30что в устройстве для испытания грунтов статической нагрузкой, включающемм штамп, трубчатую стойку с. центрирующим элементом, домкрат,упорное приспособление, анкеры иизмерительные приборы, упорное приспособление выполнено в виде жесткосоединенных балки и полурам трубчатого,сечения и снабжено попарно расположенными под углом к вертикали ан 40керными стержнями.На фиг. 1 изображено устройство,вид спереди; на фиг. 2 - то же,вид сбоку.Устройство состоит из штампа 1,45на который опирается трубчатая стой,ка 2 с центрирующим устройством 3,домкрата 4, передающего реактивноедавление на упорную площадку, трубчатой балки 5, жестко связанной снаклонными полурамами 6, которые 870 2крепятся через направляющие отверстия 7 парными анкерными стержнями 8 на месте испытания.Монтаж устройства осуществляютследующим образом.На месте испытания грунтового основания, в шурфе устанавливают на подготовленную поверхность штамп 1,сверху на который ставят по отвесу стойку 2 и фиксируют ее в такомположении при помощи центрирующего устройства 3. К облегченной упорной балке трубчатого сечения 5 болтовым соединением крепят легкие полурамл трубчатого сечения 6, жестко связанные между собой трубчатыми поперечными штангами при помощи болтового соединения, затем зставляют жесткое и легкое упорное приспособление по центру над штампом, после чего через направляющие отверстия 7 в горизонтальном элементе трубчатых полурам 6 производят забивку парных анкерных стержней 8 под углом к вертикали, затем устанавливают домкрат 4, крепят устройство для измерения деформаций и производят испытания грунтов статической нагрузкой в соответствии с ГОСТ-77,Демонтаж установки производят в обратном порядке,Статические испытания, проведен- . ные предлагаемой установкой, показали, что ее доставка к месту испытаний не требует дополнительного транспорта, а монтаж и установка - подъемных механизмов, время и трудозатраты при подготовке к испита-ниям снизились в 3 раза, а вес самой установки - в 4 раза по сравнению с известной. При этом нагрузка на упорное приспособление в виде жестко соединенных балки и полурам трубчатого сечения не превышает суммарного усилия, необходимого для выдергивания анкерных стержней, забитых в грунт под углом к вертикали, так как они работают не только на трение по боковой поверхности, но и на выпор грунта.
СмотретьЗаявка
3580098, 18.04.1983
КИЕВСКИЙ ИНЖЕНЕРНО-СТРОИТЕЛЬНЫЙ ИНСТИТУТ
КОРНИЕНКО НИКОЛАЙ ВАСИЛЬЕВИЧ, ПЯТКОВ АЛЕКСАНДР ВАСИЛЬЕВИЧ
МПК / Метки
МПК: E02D 1/00
Метки: грунтов, испытания, нагрузкой, статической
Опубликовано: 30.08.1984
Код ссылки
<a href="https://patents.su/3-1110870-ustrojjstvo-dlya-ispytaniya-gruntov-staticheskojj-nagruzkojj.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для испытания грунтов статической нагрузкой</a>
Устройство для испытания свай статической нагрузкой
Номер патента: 702112
Опубликовано: 05.12.1979
Авторы: Визир, Гудзенко, Карасев, Осадчий, Царенков
МПК: E02D 7/20
Метки: испытания, нагрузкой, свай, статической
...8, гидродомкрат 9и распорную балку 10.Работа устройства сводится к следующему.ПЙ Заказ 7554 777 Подписное Филиал ППП Патент",г.,ужгород, ул. Проектн 3 7021Передача вертикальной нагрузки на испьпуемую сваю 1 производится гидродомкратом 2 с помощью упорнойбалки 4, которая крепится к анкерным сваям 7 вертикальными гибкими стержнями 5, Анкерные сваи 7 располагают вдоль продольной оси упорной балки 4. В качестве. вертикальных гибких стержней могут быть использованы продольные арматурные стержни каркаса анкерных свай 7, Стерж. ни 5 располагают параллельно продольной оси 10 с двух сторон упорной балки 4 на расстоянии, превышающем ширину полок. Передача горизонтальной нагрузки на сваю 1 производится гидродомкратом 9 с помощью упорной сваи 8...
Способ испытания свай статической нагрузкой в грунтах
Номер патента: 1057630
Опубликовано: 30.11.1983
Авторы: Бахолдин, Бессонов, Перлов, Стуров
МПК: E02D 33/00
Метки: грунтах, испытания, нагрузкой, свай, статической
...- осадка к определение несущейспособности сваи, в процессе каждой стопени яагруженкя задаютодинаковую поффстоян кую Вел ичину осадки у а стабилизйфцию осадки во времени осуществляют путем регулирования величин осевой нагрузки, 45На фиг, 1 показана схема испытаниясваи, на фиг. 2 график изменения нагрузки на сваю Р от времени; на фиг. 3 график изменении нагрузки на сваю Р отаи с.50Способ испытания свай статической.нагрузкой в грунтах, облацающих свойствами ползучести, включает нагружениесваи 1 осевой нагрузкой, создаваемоймежду сваей 1 и ее анкерной системой 2, 55гидроцомкратом 3 и фиксацию начального и конечного значения осадки прогибомером 4, закрепленным на анкерной балке 5, Постоянную величину осадки на ступени соцают за счет...
Способ испытания свай статической нагрузкой
Номер патента: 861476
Опубликовано: 07.09.1981
МПК: E02D 33/00
Метки: испытания, нагрузкой, свай, статической
...опорной балкой на свае закрепляют упорно-захватные приспособления, связанные с опорной балкой, а усилие вдавливания на сваю передают при работе домкратов в режиме выдергивания анкерных элементовСпособ иллюстрируется чертежом.Способ испытания сваи статической нагрузкой заключается в следующем.На испытуемой свае 1 закрепляют упорно-захватные .приспособления 2, связанные с опорной. балкэй 3 с размещенными по ее концам гидравлическими домкратами 4 с анкерами 5. Далее с помощью дамкратов 4 одновременно погружают в грунт анкеры 5, при этом балка. 3 удерживается на свае 1 с помощью упорно"захватных приспособлений 2, свая 1 работает на выдергивание.После погружения в грунт на необходимую глубину анкеров 5 переклю чают работу домкратов 4 на...
Стенд для испытаний свай-штампов
Номер патента: 1015051
Опубликовано: 30.04.1983
МПК: E02D 33/00
Метки: испытаний, свай-штампов, стенд
...столика 4 для одновременного испытаниянаконечника 5 сваи-штампа и ствола б,и установленного на стволе 6 сваи"штампа и включающего пластину 7, 60пластину 8 с отверстием 9, соединенных стойками 10, дополнительного домкрата 11 с манометром 12, расположенного внутри столика 4 и предназначенного для определения сопро тивления грунта наконечнику 5 сваи- штампа, штанги 13 для передачи усилия от наконечника 5 к домкрату 11,индикаторов 14 перемещений для определения осадки сваи-штампа и индикаторов 15 перемещений для фиксации смещения штанги 13 относительно ствола б.Стенд работает следующим образом.11 осле погружения сваи-штампа на требуемую глубину выбирают с помощью штанги 13 наконечник 5 на 20-40 мм, Оставляя штангу 13 в.утри ствола б,...
Устройство для испытания свай статической нагрузкой
Номер патента: 502286
Опубликовано: 05.02.1976
Авторы: Забелин, Зайцев, Зайцева, Катунов
МПК: G01N 3/20
Метки: испытания, нагрузкой, свай, статической
...13 и согнутые по окружности неравнобокие уголки 14 таким образом, чтобы образовались гнезда, в которые укладываются уплотнительные кольца 2 из мягкой резины, Для создания жесткости гнездом к цилиндрам 1 привариваются ребра 15 жесткости, К боковым поверхностям цилиндров 1 под углом к поверхности грунта приварень 1 реборды 16, а поршни имеют ребра 17 для обеспечения прочности и жесткости, Для крепления подвесок из гибких тяг 6 поршни 3 имеют3цилиндрические патрубки 18 с днищами и ребрами 19. Для соединения гибких шлангов 20с поршнями 3 к днищам цилиндрических патрубков 18 приварены обрезки труб 21. Нажидкостном динамометре 22 установлен манометр 23,Для записи нагрузок и осадок на репере 24,расположенном рядом с испытываемой...
