Демодулятор фазоманипулированных сигналов

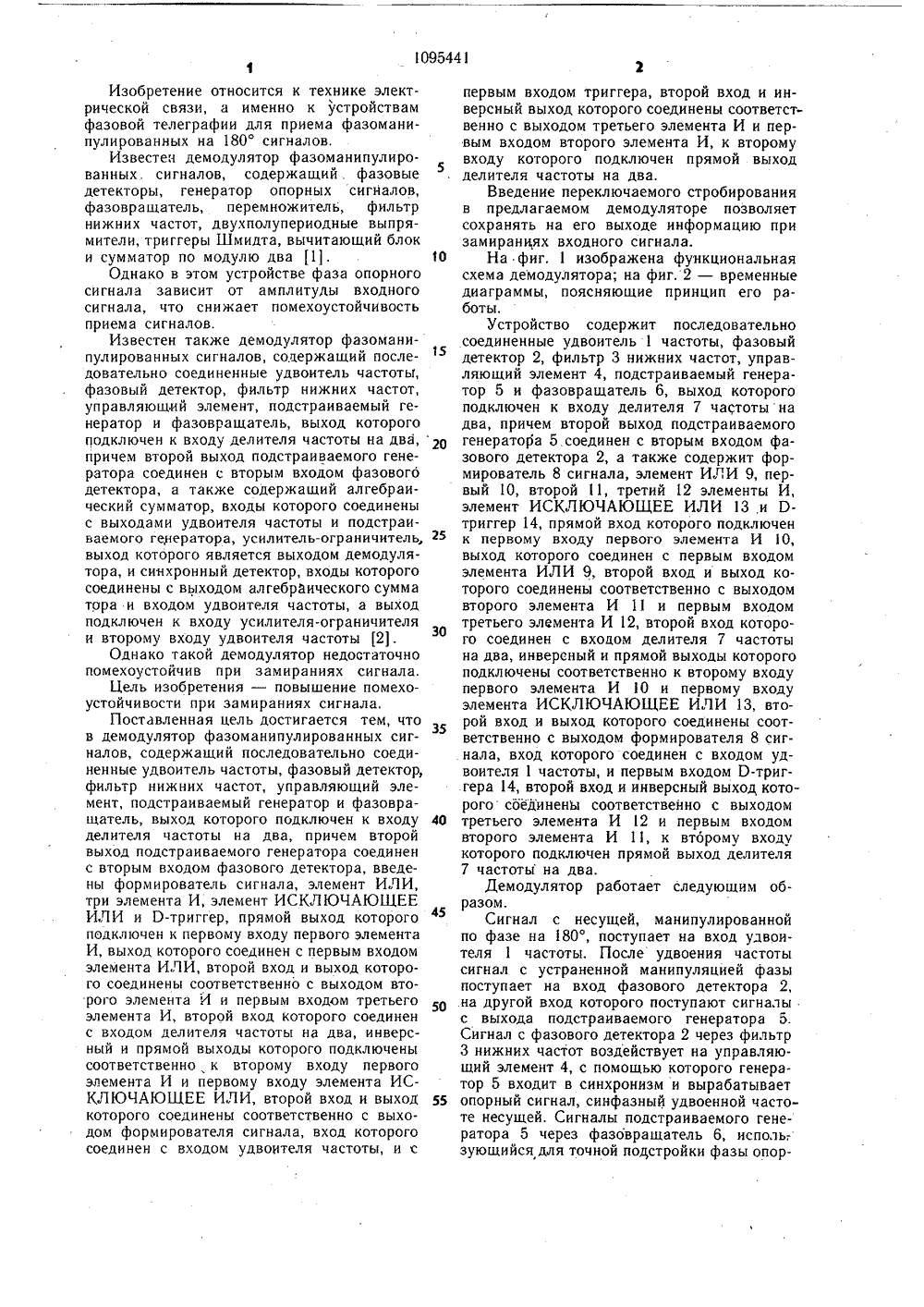

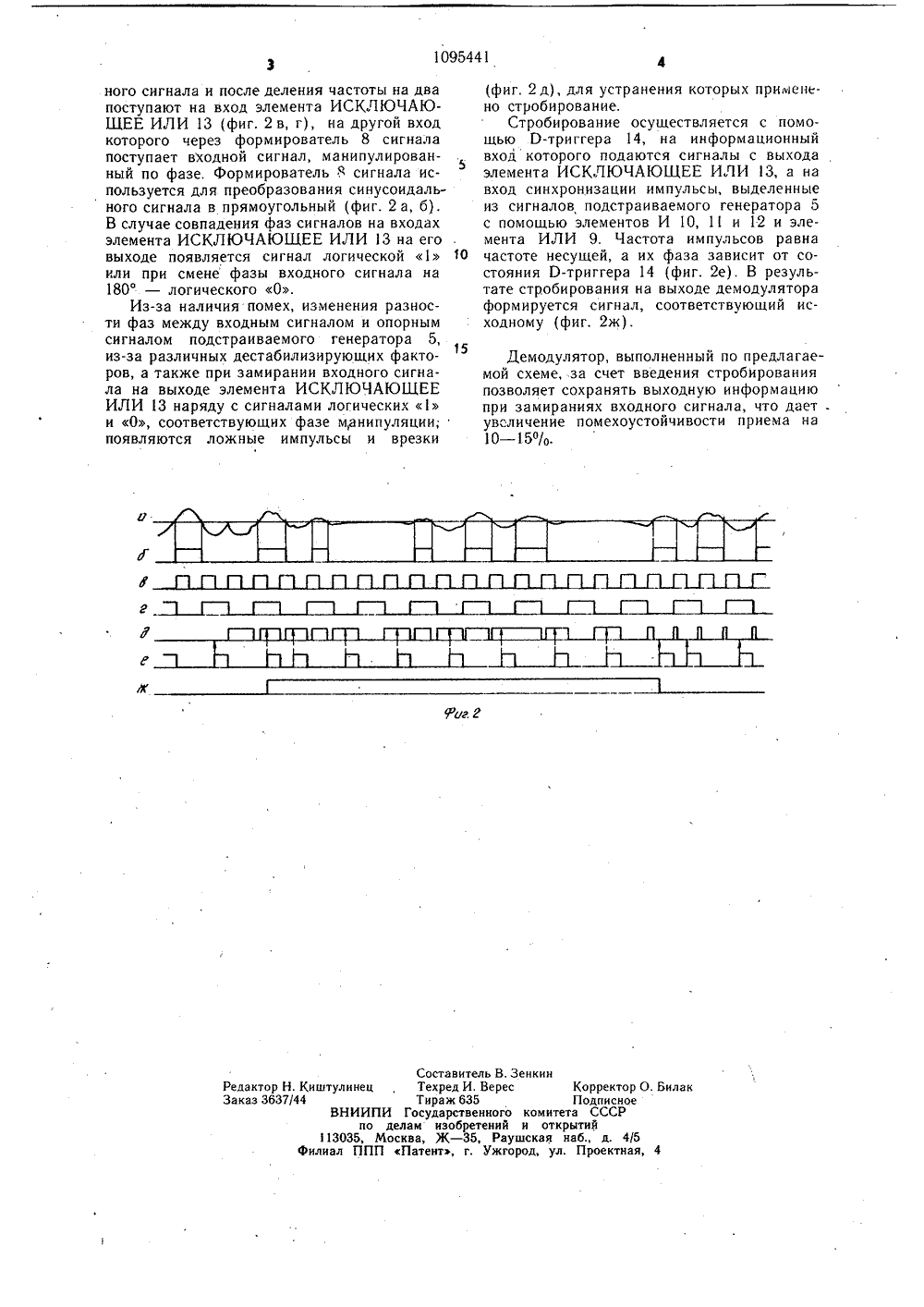

СОЮЗ СОВКТСНИХСОЦИАЛ ИСТИЧЕСНИХРЕСПУБЛИК Ш Н 04 1. 27/2.ОПИСАНИЕ ИЗОБРЕТК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ОСУДАРСТ 8 ЕННЫЙ КОМИТЕТ СССРО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ( ( ) УЛИРОВАННЫХ СИГНАЛОВ, содержащий последовательно соединенные удвоитель частоты, фазовый детектор, фильтр нижних частот, управляющий элемент, подстраиваемый генератор и фазовращатель, выход которого подключен к входу делителя частоты на два, причем второй выход подстраиваемого генератора соединен с вторым входом фазового детектора, отличающийся тем, что, с целью повышения помехоустойч.,ости при замираниях сигнала, введены формиро.ЯО 109544 ватель сигнала, элемент ИЛИ, три элемента И, элемент ИСКЛЮЧАЮЩЕЕ ИЛИ и Р- триггер, прямой выход которого подключен к первому входу первого элемента И; выход которого соединен с первым входом элемента ИЛИ, второй вход и выход которого соединены соответственно с выходом второго элемента И и с первым входом третьего элемента И, второй вход которого соединен с входом делителя частоты на два, инверсный и прямой выходы которого подключены соответственно к второму входу первого элемента И и первому входу элемента ИСКЛЮЧАЮЩЕЕ ИЛИ, второй вход и выход которого соединены соответственно с выходом формирователя сигнала, вход которого соединен с входом удвоителя частоты и первымс входом триггера, второй вход и инверсныи э выход которого соединены соответственно с выходом третьего элемента И и первым входом второго элемента И, к второму входу которого подключен прямой выход делителя Ъ частоты на два.Изобретение относится к технике электрической связи, а именно к устройствам фазовой телеграфии для приема фазоманипулированных на 180 сигналов.Известен демодулятор фазоманипулированных, сигналов, содержащии, фазовыем 5 детекторы, генератор опорных сигналов, фазовращатель, перемножитель, фильтр нижних частот, двухполупериодные выпрямители, триггеры Шмидта, вычитающий блок и сумматор по модулю два 11. 10Однако в этом устройстве фаза опорного сигнала зависит от амплитуды входного сигнала, что снижает помехоустойчивость приема сигналов.Известен также демодулятор фазомани- пулированных сигналов, содержащий последовательно соединенные удвоитель частоты, фазовый детектор, фильтр нижних частот, управляющий элемент, подстраиваемый генератор и фазовращатель, выход которого подключен к входу делителя частоты на два, 2 О причем второй выход подстраиваемого генератора соединен с вторым входом фазового детектора, а также содержащий алгебраический сумматор, входы которого соединены с выходами удвоителя частоты и подстраиваемого генератора, усилитель-ограничитель, 25 выход которого является выходом демодулятора, и синхронный детектор, входы которого соединены с выходом алгебраического сумма тора и входом удвоителя частоты, а выход подключен к входу усилителя-ограничителя и второму входу удвоителя частоты 2.Однако такой демодулятор недостаточно помехоустойчив при замираниях сигнала,Цель изобретения - повышение помехоустойчивости при замираниях сигнала.Поставленная цель достигается тем, что в демодулятор фазоманипулированных сигналов, содержащий последовательно соединенные удвоитель частоты, фазовый детектор, фильтр нижних частот, управляющий элемент, подстраиваемый генератор и фазовращатель, выход которого подключен к входу 40 делителя частоты на два, причем второй выход подстраиваемого генератора соединен с вторым входом фазового детектора, введены формирователь сигнала, элемент ИЛИ, три элемента И, элемент ИСКЛЮЧАЮЩЕЕ ИЛИ и Р-триггер, прямой выход которого подключен к первому входу первого элемента И, выход которого соединен с первым входом элемента ИЛИ, второй вход и выход которого соединены соответственно с выходом второго элемента И и первым входом третьего элемента И, второй вход которого соединен с входом делителя частоты на два, инверсный и прямой выходы которого подключены соответственно к второму входу первого элемента И и первому входу элемента ИСКЛЮЧАЮЩЕЕ ИЛИ, второй вход и выход 55 которого соединены соответственно с выходом формирователя сигнала, вход которого соединен с входом удвоителя частоты, и с первым входом триггера, второй вход и инверсный выход которого соединены соответственно с выходом третьего элемента И и первым входом второго элемента И, к второмувходу которого подключен прямой выходделителя частоты на два.Введение переключаемого стробированияв предлагаемом демодуляторе позволяетсохранять на его выходе информацию призамираниях входного сигнала.На фиг. 1 изображена функциональнаясхема демодулятора; на фиг. 2 - временныедиаграммы, поясняющие принцип его работы,Устройство содержит последовательносоединенные удвоитель 1 частоты, фазовыйдетектор 2, фильтр 3 нижних частот, управляющий элемент 4, подстраиваемый генератор 5 и фазовращатель 6, выход которогоподключен к входу делителя 7 частоты надва, причем второй выход подстраивагмогогенератора 5.соединен с вторым входом фазового детектора 2, а также содержит формирователь 8 сигнала, элемент ИЛИ 9, первый 10, второй 11, третий 12 элементы И,элемент ИСКЛЮЧАЮЩЕЕ ИЛИ 13,и Ртриггер 14, прямой вход которого подключенк первому входу первого элемента И 1 О,выход которого соединен с первым входомэлемента ИЛИ 9, второй вход и выход которого соединены соответственно с выходомвторого элемента И 11 и первым входомтретьего элемента И 12, второй вход которого соединен с входом делителя 7 частотына два, инверсный и прямой выходы которогоподключены соответственно к второму входупервого элемента И 10 и первому входуэлемента ИСКЛЮЧАЮЩЕЕ ИЛИ 13, второй вход и выход которого соединены соответственно с выходом формирователя 8 сигнала, вход которого соединен с входом удвоителя 1 частоты, и первым входом Р-триггера 14, второй вход и инверсный выход которого соединены соответственно с выходомтретьего элемента И 12 и первым входомвторого элемента И 11, к втброму входукоторого подключен прямой выход делителя7 частоты на два.Демодулятор работает следующим образом.Сигнал с несущей, манипули рован нойпо фазе на 180, поступает на вход удвоителя 1 частоты. После удвоения частотысигнал с устраненной манипуляцией фазыпоступает на вход фазового детектора 2,на другой вход которого поступают сигналыс выхода подстраиваемого генератора 5.Сигнал с фазового детектора 2 через фильтр3 нижних частот воздействует на управляющий элемент 4, с помощью которого генератор 5 входит в синхронизм и вырабатываетопорный сигнал, синфазный удвоенной частоте несущей. Сигналы подстраиваемого генератора 5 через фазовращатель б, исполь;зующийся для точной подстройки фазы опор1095441 Составитель В. Зенкин Редактор Н. Кнштулинец, Техред И. Верес Корректор О. Билак Заказ 3637/44 Тираж 635 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4ного сигнала и после деления частоты на два поступают на вход элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 13 (фиг. 2 в, г), на другой вход которого через формирователь 8 сигнала поступает входной сигнал, манипулированный по фазе, Формирователь 8 сигнала используется для преобразования синусоидального сигнала в прямоугольный (фиг. 2 а, б). В случае совпадения фаз сигналов на входах элемента ИСКЛЮЧАЮШЕЕ ИЛИ 13 на его выходе появляется сигнал логической 1 10 или при смене фазы входного сигнала на 180 - логического О.Из-за наличия помех, изменения разности фаз между входным сигналом и опорным сигналом подстраиваемого генератора 5, из-за различных дестабилизирующих факторов, а также при замирании входного сигнала на выходе элемента ИСКЛЮЧАЮШЕЕ ИЛИ 13 наряду с сигналами логических 1 и О, соответствующих фазе манипуляции;появляются ложные импульсы и врезки(фиг. 2 д), для устранения которых применено стробирование.Стробирование осуществляется с помощью Р-триггера 14, на информационный вход которого подаются сигналы с выхода элемента ИСКЛЮЧАЮШЕЕ ИЛИ 3, а на вход синхронизации импульсы, выделенные из сигналов подстраиваемого генератора 5 с помощью элементов И 10, 11 и 12 и элемента ИЛИ 9. Частота импульсов равна частоте несущей, а их фаза зависит от состояния Р-триггера 14 (фиг. 2 е), В результате стробирования на выходе демодулятора формируется сигнал, соответствующий исходному (фиг. 2 ж). Демодулятор, выполненный по предлагаемой схеме, за счет введения стробирования позволяет сохранять выходную информацию при замираниях входного сигнала, что дает . увеличение помехоустойчивости приема на 10 - 15%.
