Устройство для управления симистором

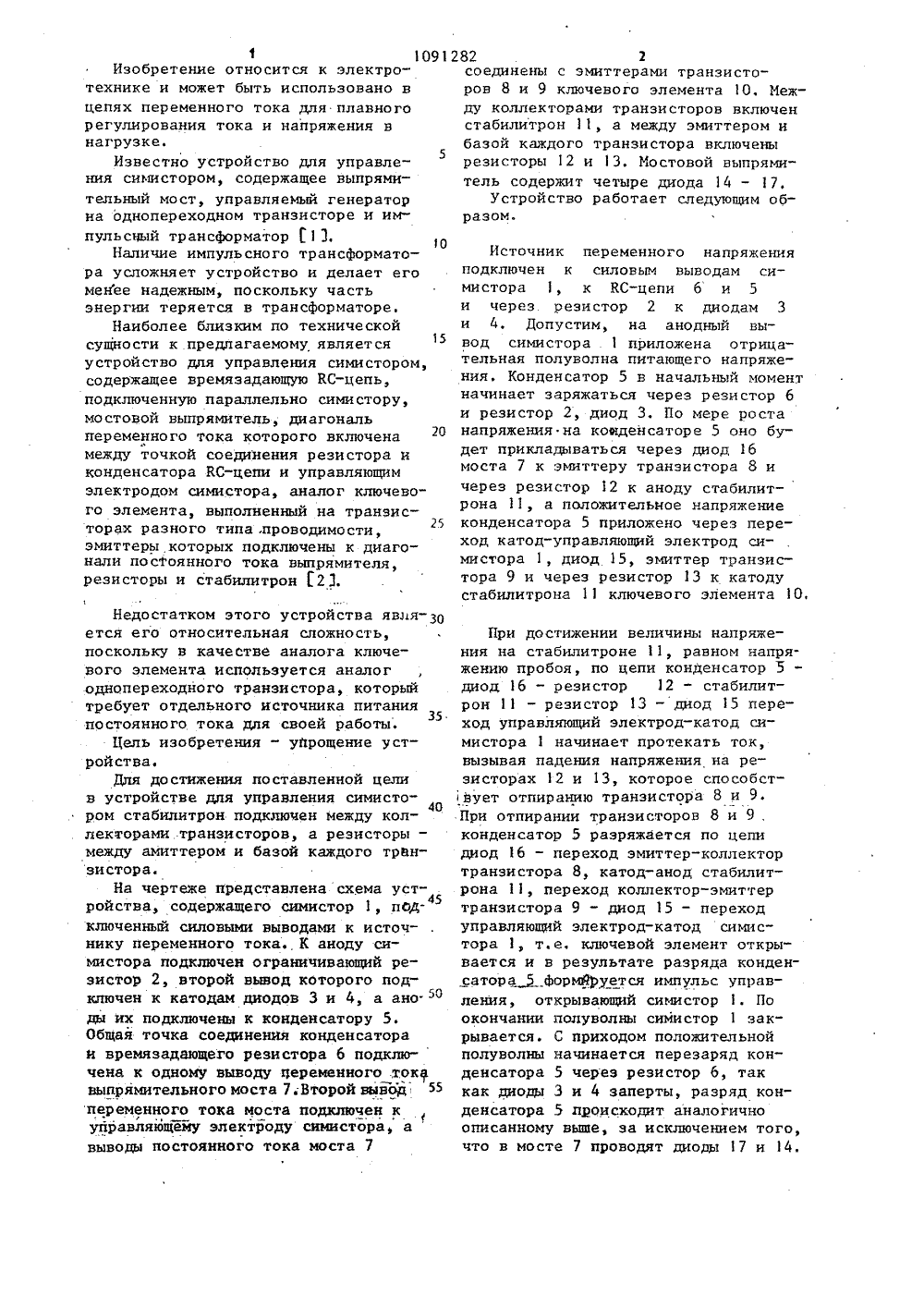

(19) (11) 3151) Н ОПИСАНИЕ ИЗОБРЕТЕНИЯ СКОМУ СВИДЕТ ельель, ого во СССР1979. ГОСУДАРСТ 8 ЕННЫЙ НОМИТЕТ СССПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИ(71) Всесоюзный научно-исследовательский, проектно-конструкторскийи технологический институт силовыхполупроводниковых устройств% 819897, кл. Н 02 М 1/08,(54) (57) УСТРОЙСТВО ДЛЯ УПРАВЛЕНИЯСИМИСТОРОМ, содержащее времязадающую КС-цепь, подключенную параллно симистору, мостовой выпрямитдиагональ переменного тока которвключена между точкой соединениярезистора и конденсатора КС-цепи иуправляющим электродом симистора,аналог ключевого элемента, выполненный на транзисторах разного типапроводимости, эмиттеры которых подключены к диагонали постоянного токавыпрямителя, резисторы и стабилитроно т л и ч а ю щ е е с я тем, что, сцелью упрощения, стабилитрой подключен между коллекторами транзисторов,а резисторы - между эмиттером и базой каждого транзистора.1 1091Изобретение относится к электротехнике и может быть использовано вцепях переменного тока для плавно горегулирования тока и напряжения внагрузке,5Известно устройство для управления сииистором, содержащее выпрямительный мост, управляемый генераторна однопереходном транзисторе и импульсный трансформатор3,Наличие импульсного трансформатора усложняет устройство и делает егоменее надежным, поскольку частьэнергии теряется в трансформаторе,Наиболее близким по техническойсущности к.предлагаемому являетсяустройство для управления симистором,содержащее времязадающую КС-цепь,подключенную параллельно симистору,мостовой выпрямитель, диагональпеременного тока которого включенамежду точкой соединения резистора иконденсатора КС-цепи и управляющимэлектродом симистора, аналог ключевого элемента, выполненный на транзисторах разного типа, проводимости,15эмиттеры которых подключены к диагонали постоянного тока выпрямителя,резисторы и стабилитрон 1.2 3. Недостатком этого устройства явля-зо ется его относительная сложность, поскольку в качестве аналога ключевого элемента используется аналог однопереходного транзистора, который требует отдельного источника питания35 постоянного тока для своей работы,Цель изобретения - упрощение устройства.Для достижения поставленной цели в устройстве для управления симисто 40 ром стабилитрон подключен между коллекторами транзисторов, а резисторы - между амиттером и базой каждого транзистора.45На чертеже представлена схема устройства, содержащего симистор 1, подключенный силовыми выводами к источнику переменного тока. К аноду симистора подключен ограничивающий резистор 2, второй вьщод которого подключен к катодам диодов 3 и 4, а аноО ды их подключены к конденсатору 5. Общая точка соединения конденсатора и времязадающего резистора 6 подключена к одному выводу цеременного .току выпрямительного моста 7, Второй вывод 55 переменного тока моста подключен к управляющему электроду симистора, авыводы постоянного тока моста 7 соединены с эмиттерами транзисторов 8 и 9 ключевого элемента 10, Между коллекторами транзисторов включенстабилитрон 11, а между эмиттером ибазой каждого транзистора включенырезисторы 12 и 3, Мостовой выпрямитель содержит четыре диода 14 - 17,Устройство работает следующим образом,Источник переменного напряжения подключен к силовым выводам симистора 1, к КС-цепи 6 и 5 и через резистор 2 к диодам 3 и 4, Допустим, на анодный вывод симистора . 1 приложена отрицательная полуволна питающего напряжения, Конденсатор 5 в начальный момент начинает заряжаться через резистор 6 и резистор 2, диод 3. По мере роста напряжения на конденсаторе 5 оно будет прикладываться через диод 16 моста 7 к эмиттеру транзистора 8 и через резистор 12 к аноду стабилитрона 11, а положителькое напряжение конденсатора 5 приложено через переход катод-управляющий электрод симистора 1, диод 15, эмиттер транзистора 9 и через резистор 13 к катоду стабилитрона 11 ключевого элемента 10,При достижении величины напряжения на стабилитроне 11, равном напряжению пробоя, по цепи конденсатор 5- диод 16 - резистор 12 - стабилитрон 11 - резистор 13 - диод 15 переход управляющий электрод-катод симистора 1 начинает протекать ток, вызывая падения напряжения на резисторах 12 и 13, которое способст 1 вует отпиранию транзистора 8 и 9. При отпирании транзисторов 8 и 9, конденсатор 5 разряжается по цепи диод 16 - переход эмиттер-коллектортранзистора 8, катод-анод стабилитрона 11, переход коллектор-эмиттер транзистора 9 - диод 15 - переход управляющий электрод-катод симистора 1, т.е. ключевой элемент открывается и в результате разряда конденсатора 5 ФормФфуется импульс управления, открывающий симистор 1. По окончании полуволны симистор 1 закрывается. С приходом положительной полуволны начинается перезаряд конденсатора 5 через резистор 6, так как диоды 3 и 4 заперты, разряд конденсатора 5 происходит аналогично описанному выше, за исключением того,что в мосте 7 проводят диоды 17 и 14,1091 Со ставитель В. Бунаков Техред Л.Иартяшова КорректорА, Дзятко Редактор К. Папп Заказ 3095/51 Тираж 667 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д, 4/5Подписное Филиал ППП "Патент", г, Ужгород, ул. Проектная, 4 После закрывания ключевого элемента 10 на конденсаторе 5 имеется некоторое остаточное напряжение, котороепри смене полуволны задерживает нанекоторое время заряд конденсатора 5, т.е. проявляются гистерезисныесвойства, В конце полуволны, когданапряжение питания становится меньшеостаточного напряжения на конденса 282 4торе 5, последний разряжается через диод 3 и резистор 2, т.е, происходит восстановление напряжения, чем и ослабляется гистерезисноесвойство схемы,Таким образом, предлагаемое устройство проще известного, что приводит к повышению его надежности.
