Устройство для формирования дискретных ортогональных функций

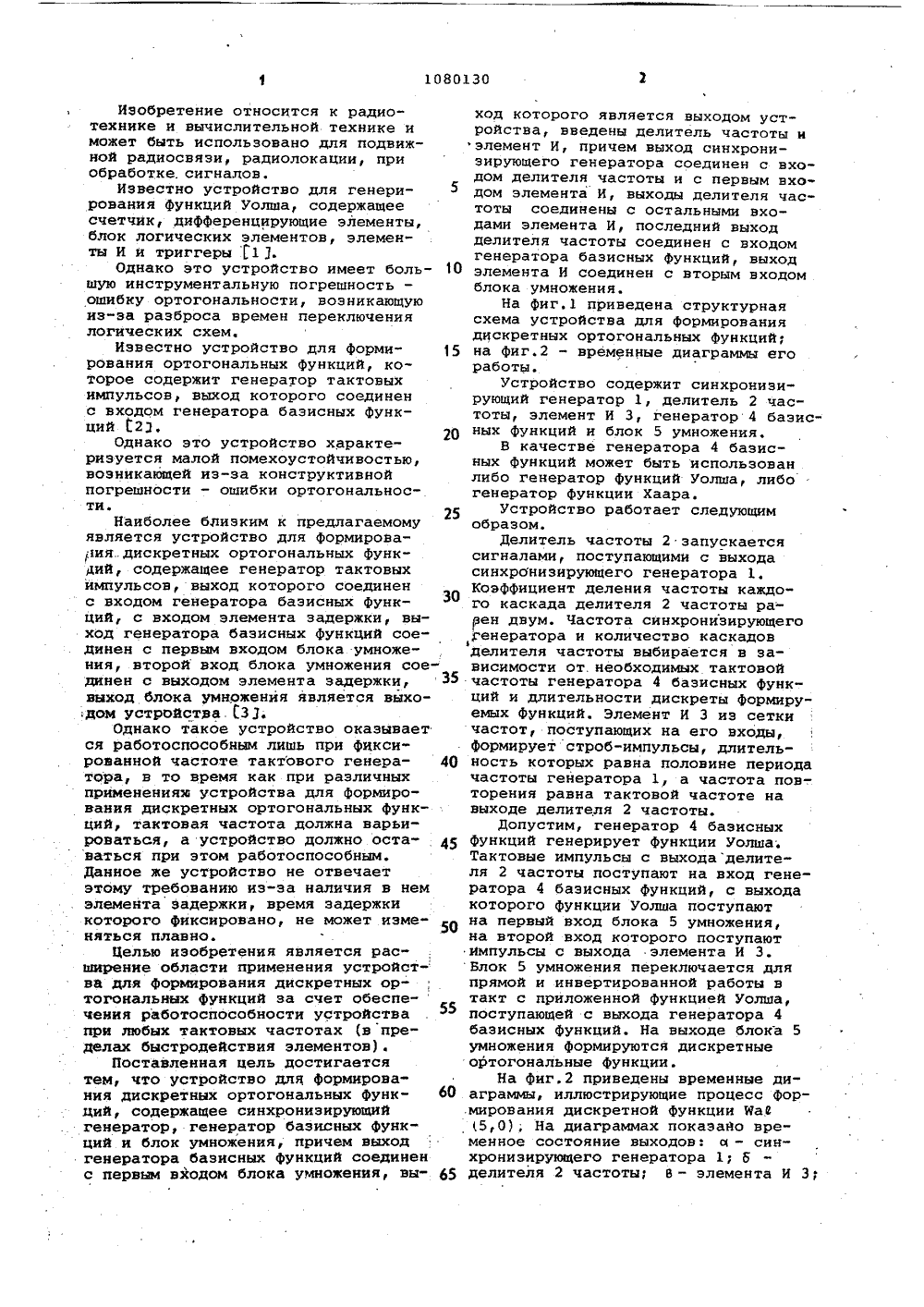

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК (19) (11)Ъ ПИ К ВИДЕТЕЛЬСТВУ РСКОМ о вааВ УДАРСТВЕННЫЙ КОМИТЕТ СССРДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ НИЕ ИЗОБРЕ(56) 1. Авторское свидетельство СССР, 9 571802, кл. С 06 Р 1/02 1976.2. Бесветтер К. Генерирование функций Уолша. " фЗарубежная ради ,электроника.ф, 1972, В 11,с.68-78,3, Авторское свидетельство СССР В 661538, кл. 6 06 Р 1/02, 1979(54) (57) УСТРОЙСТВО ДЛЯ .4 бРИИРВА+ НИЯ ДИСКРЕТНЫХ ОРТОГОНАЛЬНЫХ ФУНКЦИй, содержащее синхронизирующий генератор, генератор базисных функ", ций и блок умножения, причем выход мнератора базисных функций соединен с первым входом блока уМножения, выход которого является выходом устройства, о т л и ч а ю щ,е е с я тем, что, с целью расширения области применения за счет обеспечения работоспособности устройства при любых тактовых частотах, в него введены делительчастоты и элемент И, причем выход синхронизирующего генератора соединен с входом делителя частоты и с первым входом элемента И, выходы делителя частоты соединены с остальными входами элемента И, последний выход делителя частоты соединен с входом генератора базисных функций, выход элемента И соединен с вторым .входом блока умножения.Изобретение относится к радиотехнике и вычислительной технике иможет быть использовано для подвижной радиосвязи, радиолокации, приобработке. сигналов.Известно устройство для генерирования функций Уолша, содержащеесчетчик, дифференцирующие элементы,блок логических элементов, элементы И и триггеры 13.Однако это устройство имеет большую инструментальную погрешность -ошибку ортогональности, возникающуюиз-за разброса времен переключениялогических схем.Известно устройство для формирования ортогональных функций, которое содержит генератор тактовыхимпульсов, выход которого соединенс входом генератора базисных функций 122,20Однако это устройство характеризуется малой помехоустойчивостью,возникающей из-за конструктивнойпогрешности - ошибки ортогональнос-.ти.25Наиболее близким к предлагаемомуявляется устройство для формироваяия дискретных ортогональных функдий, содержащее генератор тактовыхимпульсов, выход которого соединенс входом генератора базисных функций, с входом элемента задержки, выход генератора базисных функций соединен с первым входом блока умножения, второй вход блока умножения соединен с выходом элемента задержки, З 5выход блока умножения является выхо,дом устройства 133.Однако такое устройство оказывается работоспособным лишь при Фиксированной частоте тактового генератора, в то время как при различныхприменениях устройства для Формирования дискретных ортогональных функций, тактовая частота должна варьироваться, а устройство должно оставаться при этом работоспособным.Данное же устройство не отвечаетэтому требованию из-за наличия в немэлемента задержки, время задержкикоторого Фиксировано, не может изме"няться плавно.Целью изобретения является расширение области применения устройства для Формирования дискретных ортогональных Функций за счет обеспе-чения работоспособности устройствапри любых тактовых частотах (в пределах быстродействия элементов).Поставленная цель достигаетсятем, что устройство для Формирования дискретных ортогональных Функций, содержащее синхронизирующийгенератор, генератор базисных Функций и блок умножения, причем выходгенератора базисных функций соединенс первым входом блока умножения, вы ход которого является выходом устройства, введены делитель частоты иэлемент И, причем выход синхронизирующего генератора соединен с входом делителя частоты и с первым входом элемента И, выходы делителя частоты соединены с остальными входами элемента И, последний выходделителя частоты соединен с входомгенератора базисных функций, выходэлемента И соединен с вторым входомблока умножения.На Фиг.1 приведена структурнаясхема устройства для формированиядискретных ортогональных функций;на фиг.2 - временные диаграммы егоработы.Устройство содержит синхронизирующий генератор 1, делитель 2 частоты, элемент И 3, генератор 4 базисных функций и блок 5 умножения.В качестве генератора 4 базисных функций может быть использованлибо генератор Функций Уолша, либогенератор функции Хаара.Устройство работает следующимобразом.Делитель частоты 2 запускаетсясигналами, поступающими с выходасинхронизирующего генератора 1,Коэффициент деления частоты каждого каскада делителя 2 частоты равен двум. Частота синхронизирующегогенератора и количество каскадовделителя частоты выбирается в зависимости от. необходимых тактовойчастоты генератора 4 базисных функций и длительности дискреты Формиру"емых Функций. Элемент И 3 из сеткичастот, поступающих на его входы,Формирует строб-импульсы, длительность которых равна половине периодачастоты генератора 1, а частота повторения равна тактовой частоте навыходе делителя 2 частоты,Допустим, генератор 4 базисныхфункций генерирует функции Уолша.Тактовые импульсы с выходаделителя 2 частоты поступают на вход генератора 4 базисных функций, с выходакоторого функции Уолша поступаютна первый вход блока 5 умножения,на второй вход которого поступаютимпульсы с выхода элемента И 3.Блок 5 умножения переключается дляпрямой и инвертированной работы втакт с приложенной функцией Уолша,поступающей с выхода генератора 4базисных функций, На выходе блока 5умножения формируются дискретныеортогональные функции.На фиг.2 приведены временные диаграммы, иллюстрирующие процесс Фор,мирования дискретной функции ЮаВ(5,0), На диаграммах покаэайо временное состояние выходов: ц - синхронизирующего генератора 1; Бделителя 2 частоты; В " элемента И 3;1080130 а.г Составитель А,федоровЛ.Авраменко ТехредЛ.Мартяшова тор А. Зимо ов,Редан Подпис Тираж 699 осударственног лам иэобретени сква, Ж, Ра з 1338/48 ВНИИПкомитета СССРи открытийская .наб., д. 4/ 113035 ал ППП фПатентфф, г. ужгород, ул. Проектная,генератора 4 бай 1 сных функций; д - блока 5 умножения.Для простоты здесь принято, что делитель 2 частоты имеет только один каскад, соответственно, элемент И 3 имеет два входа, При любой частоте синхронизирующего генератора 1, временное расположение импульсов на выходе элемента И 3 сохраняется неизменным относительно тактового растра, в то время как в прототипе это условие не выполняется.Данное условие позволяет расширить область Применения устройства для формирования дискретных ортогональных функций: устройство оказывается работоспособным не только при фиксированной, но и при любой в том числе непрерывно изменяющей ся в процесса работы тактовой частоте. Для смены тактовой частоты в известном устройстве потребовалось бы,иметь набор элементов задержки и ихпереключение, поэтому устройство,кроме указанного, характеризуетсяболее высокой надежностью при рабо те в диапазоне тактовых частот, чтодостигается за счет замены наборадискретных элементов задержки ипереключателя интегральными микросхемами, н удешевлением.1 О Так как генератор тактовых импульсов прототипа и синхронизирующий генератор предлагаемого устройства имеют один порядок сложностии стоимости, то снижение затрат обус лавливается только использованиеминтегральных микросхем для построения делителя 2 частоты и,элемента И 3 вместо набора элементов задержки и перек-лючателя.
