Электрододержатель

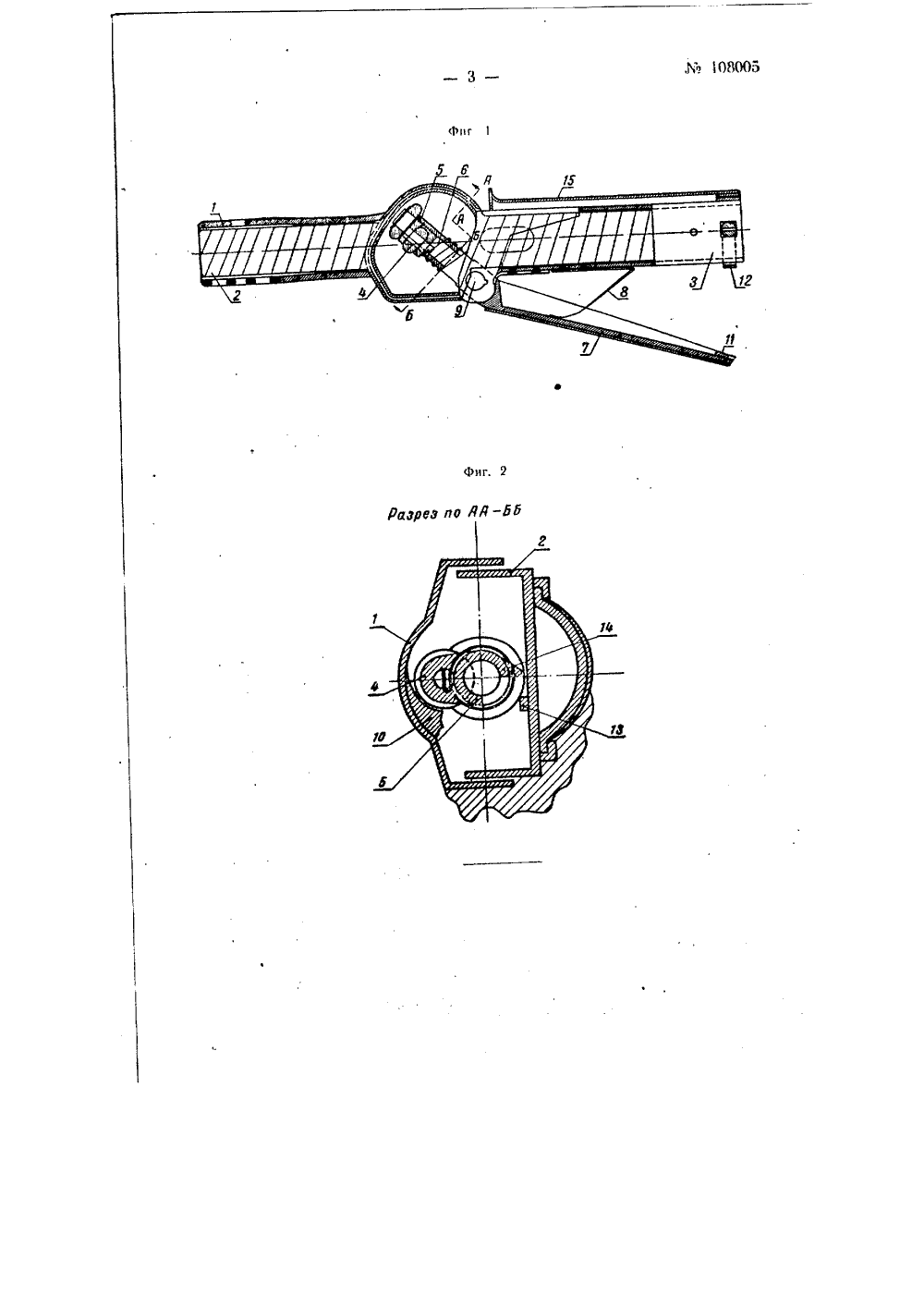

Класс 218, 30 а Ю 198005 СССР ИСАНИЕ ИЗОБРЕТЕНИЯАВТОРСКОМУ СВИДЕТЕЛЬСТВУ В. В. УртминцевЭЛ ЕКТРОДОДЕРЖАТ Заявлено 4 июня 1956 г. за М 557384 в Комитет по дел и открытий при Совете Министров СССР зобретени Изобретение относится к электрододержателям для дуговой сварки, снабженным кнопкой для дцстац. циоцного включения и выключения сварочного трансформатора и клавишей для управления зажнмцымц губками. В известных устройствах такого рода клавиша и кнопка приводятся в действие независимо друг от друга, что создает неудобство в обслукиванцн. Для устранения указанного недостатка предлагается, согласно изобретению, клавишу использовать одновременно и для управления кнопкой, для чего на конец к,чавишц надета подпружиненная поворотная втулка, снабженная кулачком-роликом, который вза имодействует с фигурным вы. ступом на подвижной губке таким образом, что при нажатии на клавишу губки раскрываются, при повторном нажатии закрываются с одновременным замыканием цепи через кнопку, а при освобождении клавиши, последняя отходит под действием пружины и отпускает кнопку, отключающую при этом трансформатор. На фцг. 1 представлен боковой вид электрододержателя в разрезе; на фиг. 2 - разрез по АА-ББ на фиг. 1.Корпус электрододержателя выполнен в виде пружинящей вилки, состоящей из двух губок 1 ц 2, соединенных вместе со стороны рукоят. ки 3. В свободном состоянии губки сжаты и надежно удерживают электрод, вставленный между губками. Для удаления огарка губки разжимаются кулачком-роликом 4, закрепленным на втулке б при помощи пружины 6, Втулка насажена на конце клавиши 7, снабженной возвратной пружиной В и поворачиваемой около оси 9, При нажатии ца клавишу кулачок-ролик скользит по фигурному выступу 10 и раскрывает губки, освобождаи огарок электрода и подготавливая губки к закреплению нового электрода. При этом кулачок-ролик выходит на плоский участок фигурно. го выступа и удерживает губки в раскрытом состоянии без усилий со стороны сварщика. При повторном нажатии клавиши кучачок соскакивает с фигурного выступа, губкискима)отея силою соГ)стсой упру- Гост)эт 1)од заж)ма.Гся В ГъГ)" ках. 11 ри этом контакт 11 на кл)- више замыкается с контактом 12 на рук)ятке и происходит включение сварочного трансформатора в сеть. При сварке рабочий удерживает клавишу в прижатом положе. ниц, обеспечивая замыкание вспо. могательной электрической цепи черз кнопку. Лля удерживания кла. внц)и требуется незначительное усилие руки рабочего, определяемое пружиной 8, так как упругость губок на клавишу не действует. При освобождении кла)инин последняя отжимается пружиной 8 и отпускает кнопку, отключающую при этом сварочный тра нсформ втор. Кулачок-, ролик 4 под действием пружины б отходит вниз и при обратном движении )п соприкасается с выступом 10, При освобожденной клавише электрод остается зажатым в губках держателя. Для освобождения электрода нужно снова нажать на клавишу до раскрытия губок, В дальнейшем все операции повторяются. Выступ 3, взаимодействуя с кулачком 14, препятствует повороту втулки при рабочем ходе кулачка 4. Кожух 15 обеспечивает электрическую изоляцию рукоятки.Преимуществом описанного электрододержателя является удобство управления зажимными губками и электрической кнопкой посредством одной клавиши, а также уменьшение утомляемости рабочего при сварке, так как усилие для зажатия электрода не передается на к)аву, При этом электрод не может бь)ть оставлен сварщикол) без автоматического отключения сва. рочного трансформатора. Предмет изобретенияЭлектрододержатель для дуговой сварки, на рукоятке которого установлены шарнирно закрепленная подпружиненная поворотная клавиша, служащая для раскрывания контактных губок, и кнопка для ди. станционного включения и выкл)о. чення сварочного трансформатора, удерживасмая во включенном по. ложении рукою сварщика, о т л ич а ющи йс я тем, что, с целью повышения удобства в пользовании и уменьшения утомляемости сварщика, указанная клавиша используется одновременно и для управления кнопкой, для чего на конец клави. ши надета подпружиненная поворотная втулка, снабженная кулачком-роликом, который взаимодей. ствует с фигурным выступом на подвижной губке таким образом, что при нажатии на клавишу губки раскрываются, при повторном нажатии - закрываются с одновременным замыканием кнопки, а при освобождении клавиши последняя отходит под действием пружины и отпускает кнопку, отключающую при этом трансформатор.
