Устройство для сигнализации о неправильном использовании счетчика электрической энергии

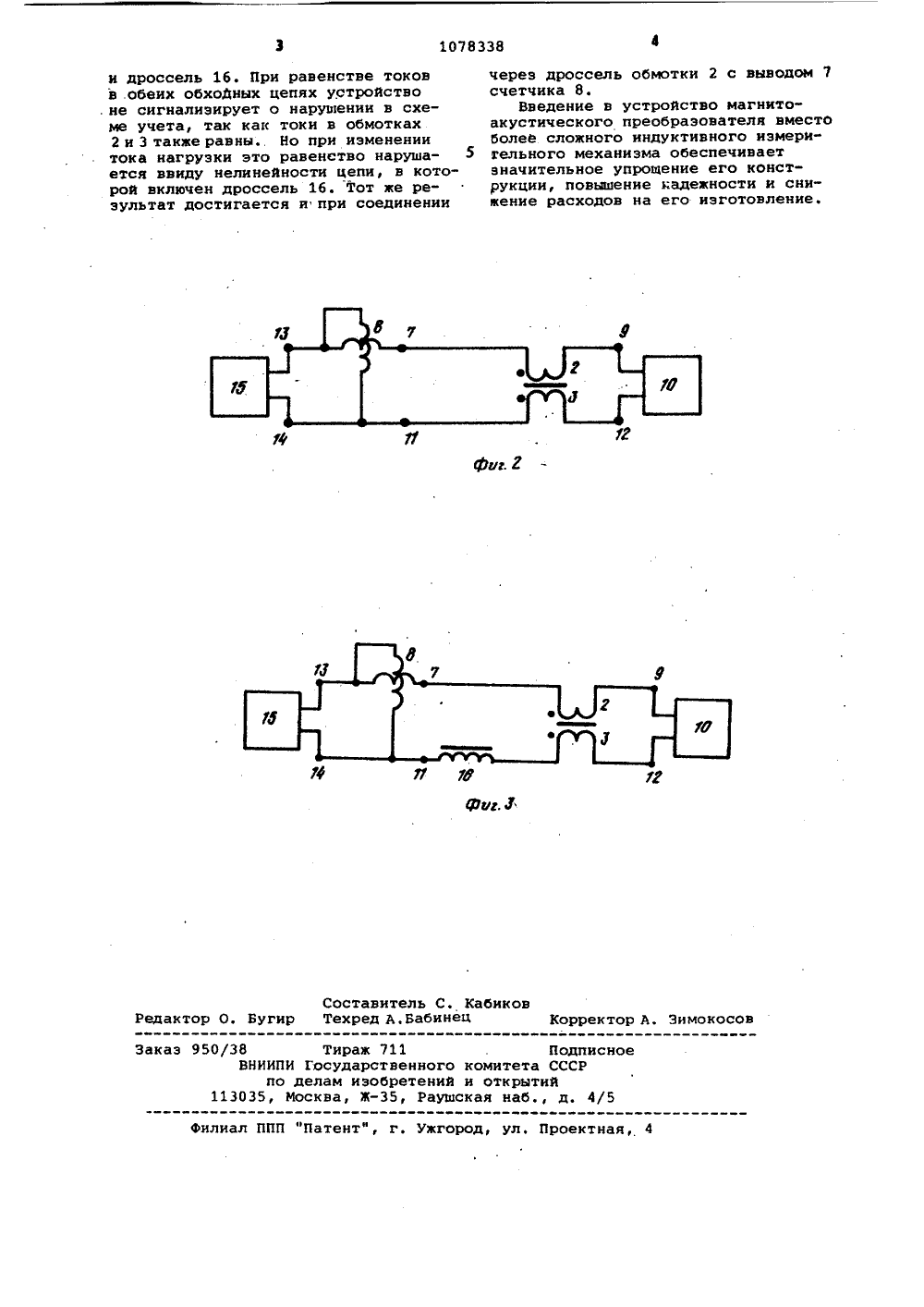

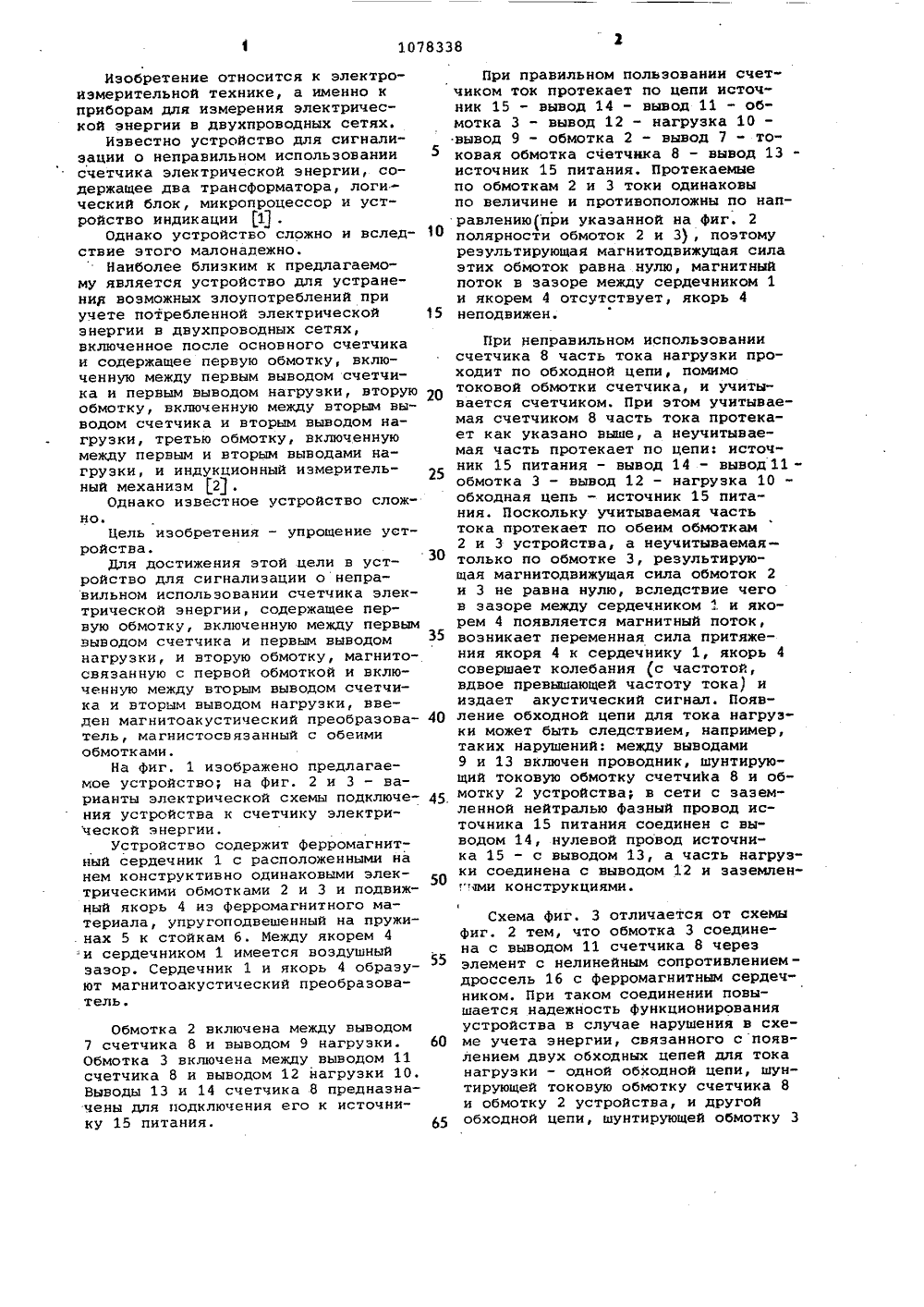

(59 О 01 В 11 2 ИСАНИЕ ИЗОБРЕТЕНИЯОРСКОМУ СВИДЕТЕЛЬСТВУ А ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТ(56) 1. Патент Великобритании 9 2040477, кл. 0 01 В 11/24, 1980.2. Авторское свидетельство СССР У 23493, кл. 0 01 В 11/24, 1929. (54) (57) УСТРОЙСТВО ДЛЯ СИГНАЛИЗАЦИИ О НЕПРАВИЛЬНОМ ИСПОЛЬЗОВАНИИ СЧЕТЧИКА ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ,.содержащее первую обмотку, включенную между первым выводом счетчика и первым выводом нагрузки,и вторую обмотку, магнитосвязанную с первой обмоткой и включеннуюмежду вторым выводом счетчика ивторым выводом нагрузки, о т -л и ч а ю щ е е с я тем, что, сцелью его упрощения, введен магнитакустический преобразователь, магнитосвяэанный с обеими обмотками,Обмотка 2 включена между выводом 7 счетчика 8 и выводом 9 нагрузки. Обмотка 3 включена между выводом 11 счетчика 8 и нынодом 12 нагрузки 10. Выводы 13 и 14 счетчика 8 предназначены для подключения его к источнику 15 питания. 60 Ь 5 Изобретение относится к электроиэмерительной технике, а именно к приборам для измерения электрической энергии в двухпроводных сетях.Известно устройство для сигнализации о неправильном использовании счетчика электрической энергии, содержащее два трансформатора, логический блок, микропроцессор и устройство индикации 1 .Однако устройство сложно и вслед ствие этого малонадежно.Наиболее близким к предлагаемому является устройство для устранения возможных злоупотреблений при учете потребленной электрической 15 энергии в днухпроводных сетях, включенное после основного счетчика и содержащее первую обмотку, включенную между первым выводом счетчика и первым ныводом нагрузки, вторую 20 обмотку, включенную между нторым выводом счетчика и вторым выводом нагрузки, третью обмотку, включенную между первым и вторым выводами нагрузки, и индукционный измерительный механизм 21 .Однако известное устройство сложно.Цель изобретения - упрощение устройства.Для достижения этой цели в устройство для сигнализации о неправильном использовании счетчика электрической энергии, содержащее первую обмотку, включенную между первым выводом счетчика и первым выводом нагрузки, и вторую обмотку, магнитосвязанную с первой обмоткой и включенную между вторым выводом счетчика и вторым выводом нагрузки, введен магнитоакустический преобразона тель, магнистосвязанный с обеими обмотками.На фиг. 1 изображено предлагаемое устройство; на фиг. 2 и 3 - варианты электрической схемы подключе ния устройства к счетчику электрической энергии.Устройство содержит ферромагнитный сердечник 1 с расположенными на нем конструктивно одинаковыми элек трическими обмотками 2 и 3 и подвижный якорь 4 иэ ферромагнитного материала, упругоподнешенный на пружинах 5 к стойкам б. Между якорем 4 "и сердечником 1 имеется воздушный зазор. Сердечник 1 и якорь 4 образуют магнитоакустический преобразователь. При правильном пользовании счетчиком ток протекает по цепи источник 15 - вывод 14 - вывод 11 - обмотка 3 - вывод 12 - нагрузка 10- вывод 9 - обмотка 2 - вывод 7 - то" ковая обмотка счетчика 8 - вывод 13- источник 15 питания. Протекаемые по обмоткам 2 и 3 токи одинаковы по величине и противоположны по направлению(при указанной на фиг. 2 полярности обмоток 2 и 3), поэтому результирующая магнитодвижущая сила этих обмоток равна нулю, магнитный поток в зазоре между сердечником 1 и якорем 4 отсутствует, якорь 4 неподвижен.При неправильном использовании счетчика 8 часть тока нагрузки проходит по обходной цепи, помимо токовой обмотки счетчика, и учитывается счетчиком. При этом учитываемая счетчиком 8 часть тока протекает как указано выше, а неучитываемая часть протекает по цепи: источник 15 питания - вывод 14 - вывод 11- обмотка 3 - вывод 12 - нагрузка 10- обходная цепь - источник 15 питания. Поскольку учитываемая часть тока протекает по обеим обмоткам 2 и 3 устройства, а неучитываемая- только по обмотке 3, результирующая магнитодвижущая сила обмоток 2 и 3 не равна нулю, вследствие чего в зазоре между сердечником "., и якорем 4 появляется магнитный поток, возникает переменная сила притяжения якоря 4 к сердечнику 1, якорь 4 совершает колебания (с частотой, вдвое превышающей частоту тока) и издает акустический сигнал. Появление обходной цепи для тока нагрузки может быть следствием, например, таких нарушений: между выводами 9 и 13 включен проводник, шунтирующий токовую обмотку счетчика 8 и обмотку 2 устройства; в сети с заземленной нейтралью фазный провод источника 15 питания соединен с выводом 14, нулевой провод источника 15 - с выводом 13, а часть нагрузки соединена с вынодом 12 и эаземлен чми конструкциями.1Схема фиг. 3 отличается от схемы фиг. 2 тем, что обмотка 3 соединена с выводом 11 счетчика 8 через элемент с нелинейным сопротивлением - дроссель 16 с ферромагнитным сердечником. При таком соединении повышается надежность функционирования устройства в случае нарушения в схеме учета энергии, связанного споявлением двух обходных цепей для тока нагрузки - одной обходной цепи, шунтирующей токовую обмотку счетчика 8 и обмотку 2 устройства, и другой обходной цепи, шунтирующей обмотку 31078338 Соста Техре Кабиковец Корректор А. Зимокосов тель А,Баб тор 0 г О/38 Вака Подписомитета СССРоткрытийая наб., д, 4/5 иал ППП "Патент", г. Ужгород, ул. Проектная,и дроссель 16. При равенстве токов в обеих обхоДных цепях устройство . не сигнализирует о нарушении в схеме учета, так как токи в обмотках 2 и 3 также равны Но при изменении тока нагрузки это равенство наруша ется ввиду нелинейности цепи, в которой включен дроссель 16. Тот же результат достигается и при соединении Тираж 711ИИПИ Государственного кпо делам изобретений и5, Москва, Ж, Раушск через дроссель обмотки 2 с выводом 7 счетчика 8.Введение в устройство магнито" акустического преобразователя вместо болеЕ сложного индуктивного измерительного механизма обеспечивает значительное упрощение его конструкции, повышение надежности и снижение расходов на его изготовление,
