Мера тангенса угла потерь переменного значения

Номер патента: 1061067

Автор: Клионский

ZIP архив

Текст

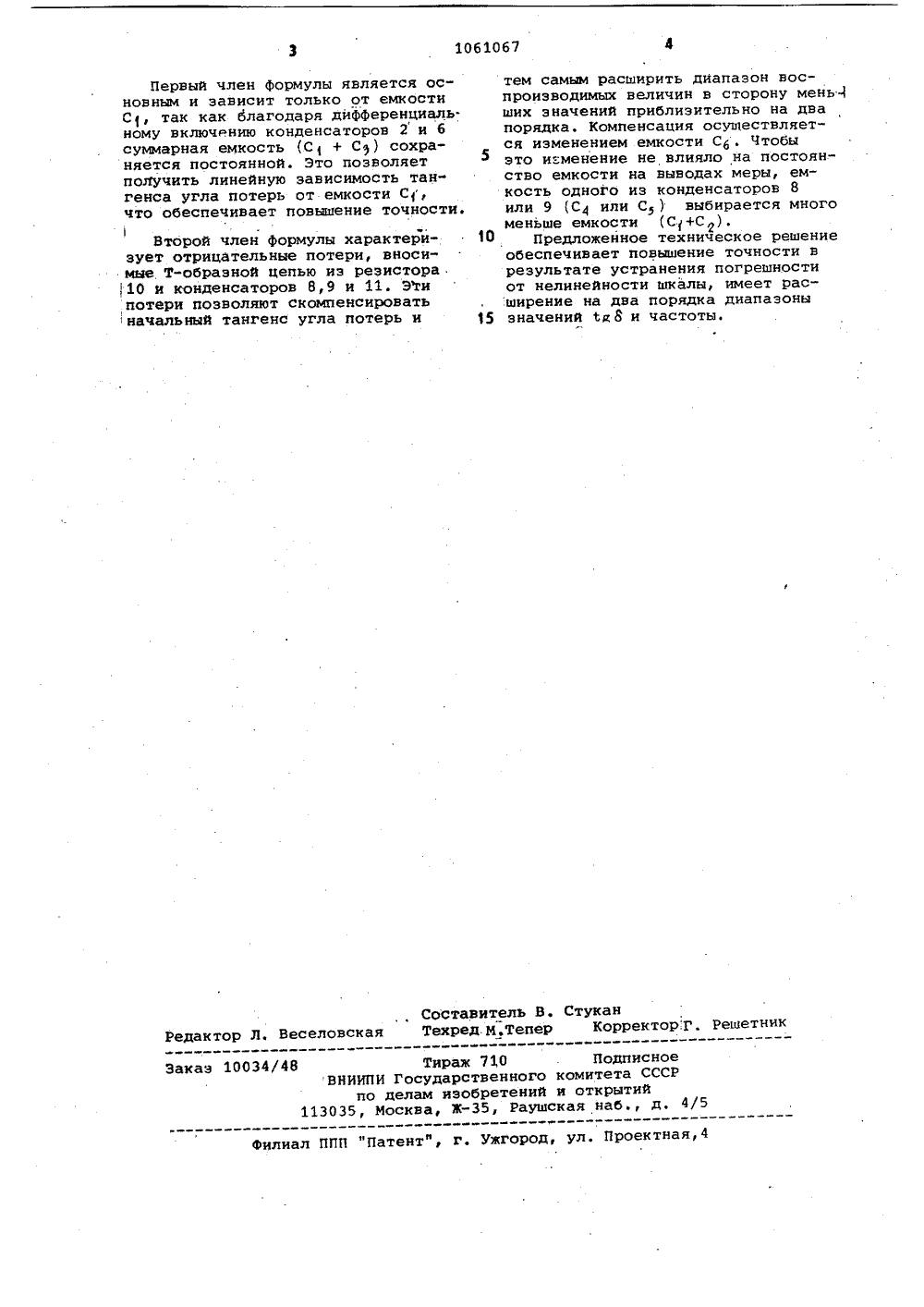

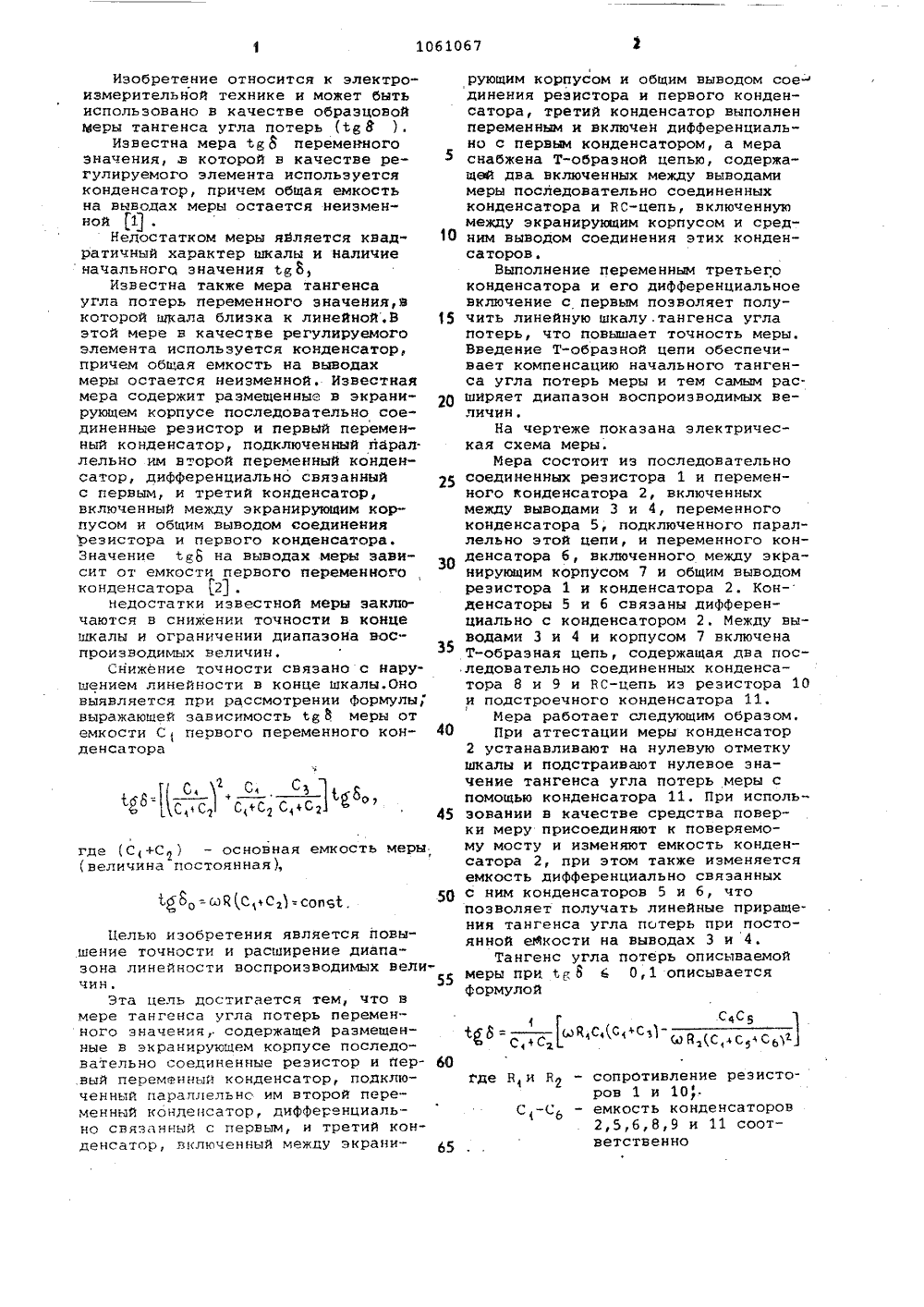

09) (111 СОЮЗ СОВЕТСНИХевзмвпищекРЕСПУБЛИК 3(59 О 01 Н 27/2,6 ОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ(53) 621317.333 (088.8) (56) 1. Авторское свидетельство СССР В 349957, кл, 0 01 Н 27/26, 1971,2. Авторское Свидетельство СССР В 367938, кл. 0 01 Н 27/26, 1972 (прототип),(54) (57) МЕРА ТАНГЕНСА УГЛА ПОТЕРЬ. ПЕРЕМЕННОГО ЗНАЧЕНИЯ, содержащая размещенные в экранирующем корпусе последовательно соединенные резистор и первый переменный конденсатор,подключенный параллельно им второй переменный конденсатор, дифференциально связанный с первым, и третий конденсатор, включенный между экранирующим корпусом и общим выводом соединения резистора и первого конденсатора, о т л и ч а ю щ а я с я тем,что, с целью повышения очности ирасширения диапазона линейности воспроизводимых величин, третий конденсатор выполнен переменным и включендифференциально с первым конденсатором, а мера снабжена Т-образной цепьюсодержащей два включенных между выводами меры последовательно соединенных конденсатора и ВС-цепь, включенную между экранирующим корпусом исредним выводом соединения этих кон- ,денсаторов, еИзобретение относится к электроизмерительной технике и может бытьиспользовано в качестве образцовойМеры тангенса угла потерь (СК о ).Изнестна мера 1 б переменногозначения, в которой н качестве регулируемого элемента используетсяконденсатор, причем общая емкостьна выводах меры остается неизменной 1 .Недостатком меры является квадратичный характер шкалы и наличиеначального значения 18 8,Известна также мера тангенсаугла потерь переменного значения,вкоторой шкала близка к линейной.В 15этой мере н качестве регулируемогоэлемента используется конденсатор,причем общая емкость на выводахмеры остается неизменной, Известнаямера содержит размещенные в экранирующем корпусе последовательно соединенные резистор и первый переменный конденсатор, подключенный параллельно им нторой переменный конденсатор, дифференциально связанныйс первым, и третий конденсатор,включенный между экранирующим корпусом и общим выводом соединениярезистора и первого конденсатора.Значение 15 на выводах меры зависит от емкости первого переменногоконденсатора 2(.недостатки известной меры заключаются н снижении точности в концешкалы и ограничении диапазона воспроизводимых величин.Снижение точности связано с нарушением линейности в конце шкалы.Оновыявляется при рассмотрении Формулы,выражающей зависимость С 8 о меры отемкости С первого переменного кон Оденсатора 50 Где Н,и Н 2 - сопрбтинление резистоРов 1 и 10С -С - емкость конденсаторов( 62,5,6,8,9 и 11 соот- ветственно где (С+С) - основная емкость меры(величина постоянная),Целью изобретения является повышение точности и расширение диапазона линейности воспроизводимых величин. 55Эта цель достигается тем, что н мере тангенса угла потерь переменного значения, содержащей размещенные н экранируюшем корпусе последовательно соединенные резистор и пер- бО ный переменный конденсатор, подключенный параллельнс им второй переменный конденсатор, дифференциально связанный с первым, и третий конденсатор, включенный между экраниРующим корпусом и общим выводом сое-ф динения резистора и первого конденсатора, третий конденсатор выполнен переменным и включен дифференциально с первым конденсатором, а мера снабжена Т-образной цепью, содержащей два включенных между вынодами меры последовательно соединенных конденсатора и НС-цепь, включенную между экранирующим корпусом и средним выводом соединения этих конденсаторов.Выполнение переменным третьего конденсатора и его дифференциальное включение с первь 1 м позволяет получить линейную шкалу.тангенса угла потерь, что повышает точность меры. Введение Т-образной цепи обеспечивает компенсацию начального тангенса угла потерь меры и тем самым расширяет диапазон воспроизводимых величин.На чертеже показана электрическая схема меры.Мера состоит из последовательно соединенных резистора 1 и переменного конденсатора 2, включенных между выводами 3 и 4, переменного конденсатора 5, подключенного параллельно этой цепи, и переменного конденсатора б, включенного между экранирующим корпусом 7 и общим выводом резистора 1 и конденсатора 2. Конденсаторы 5 и 6 связаны дифференциально с конденсатором 2, Между выводами 3 и 4 и корпусом 7 включена Т-образная цепь, содержащая дна последовательно соединенных конденсатора 8 и 9 и ВС-цепь из резистора 10 и подстроечного конденсатора 11.Мера работает следующим образом.При аттестации меры конденсатор 2 устанавливают на нулевую отметку шкалы и подстраивают нулевое значение тангенса угла потерь меры с помощью конденсатора 11. При использовании в качестве средства поверки меру присоединяют к поверяемому мосту и изменяют емкость конденсатора 2, при этом также изменяется емкость дифференциально связанных с ним конденсаторов 5 и 6, что позволяет получать линейные приращения тангенса угла потерь при постоянной еФкости на выводах 3 и 4.Тангенс угла потерь описываемой меры прио ь О, 1 описывается формулой с,с СдйС 121 1 21061067 СоСтавитель В. СтуканРедактор Л. Веселовская Техред.М,Тепер Корректор,Г. Решетник Заказ 10034/48 Тираж 710 . Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д, 4/5Филиал ППП "Патент", г, Ужгород, ул. Проектная,4 Первый член формулы является основным и зависит только от емкости С, так как благодаря дифференциаль. ному включению конденсаторов 2 и 6 суммарная емкость (С + С) сохраняется постоянной. Это позволяет получить линейную зависимость тан" генса угла потерь от емкости С, что обеспечивает повышение точности.Второй член формулы характеризует отрицательные потери, вносимые. Т-образной цепью из резистора 10 и конденсаторов 8,9 и 11. Эти потери позволяют скомпенсировать начальный тангенс угла потерь и тем самым расширить диапазон воспроизводимых величин в сторону мень 4ших значений приблизительно на двапорядка. Компенсация осушествляется изменением емкости С . Чтобыэто изменение не влияло на постоянство емкости на выводах меры, емкость одного из конденсаторов 8или 9 С 4 или С) выбирается многоменьше емкости (С+С),Предложенное техническое решениеобеспечивает повышение точности врезультате устранения погрешностиот нелинейности шкалы, имеет расширение на два порядка диапазоны 15 значений Са 8 и частоты.

Смотреть

Заявка

3279353, 21.01.1981

ПРЕДПРИЯТИЕ ПЯ А-1742

КЛИОНСКИЙ МАРК ДАНИЛОВИЧ

МПК / Метки

МПК: G01R 27/26

Метки: значения, мера, переменного, потерь, тангенса, угла

Опубликовано: 15.12.1983
