Дозатор кормов

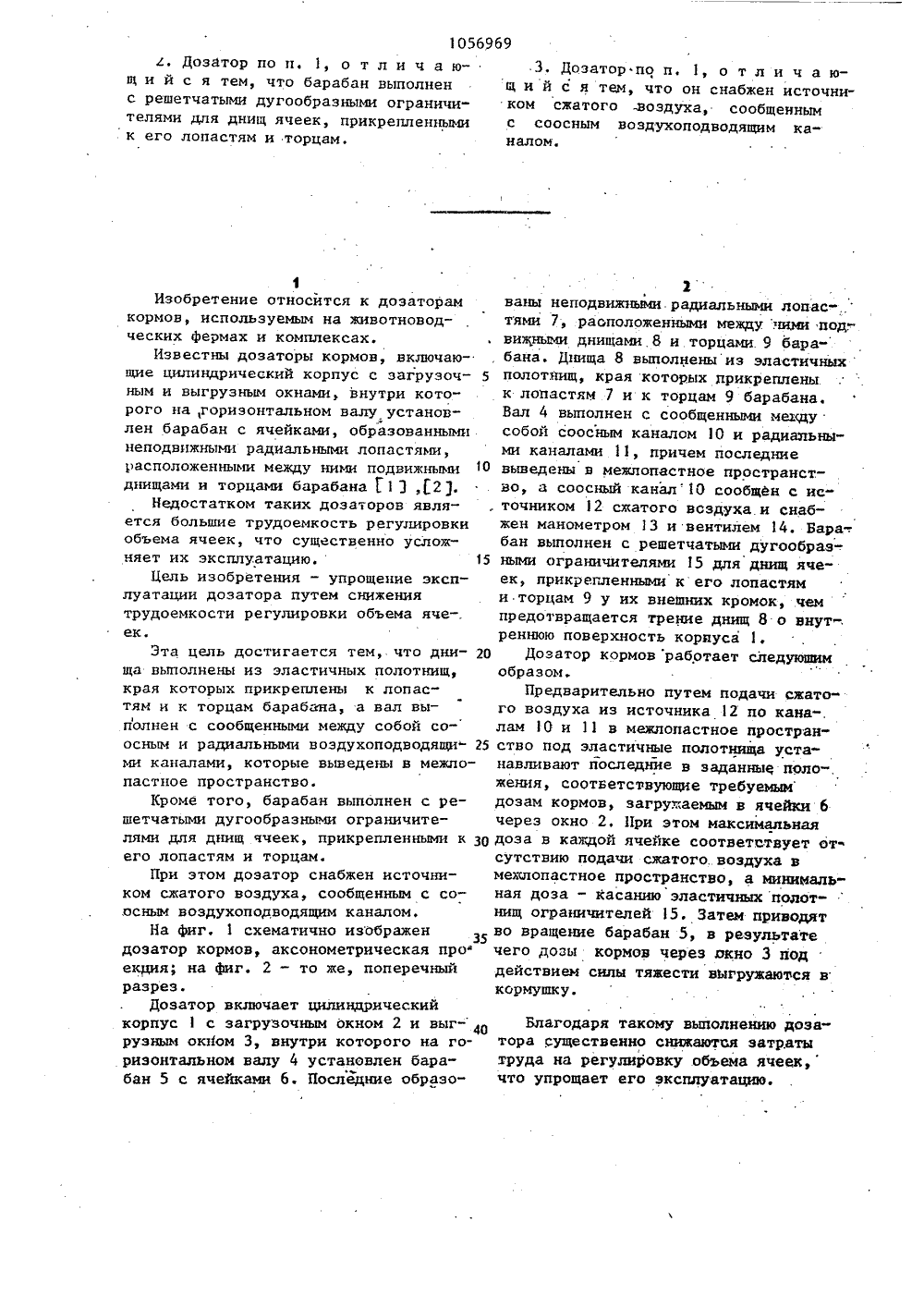

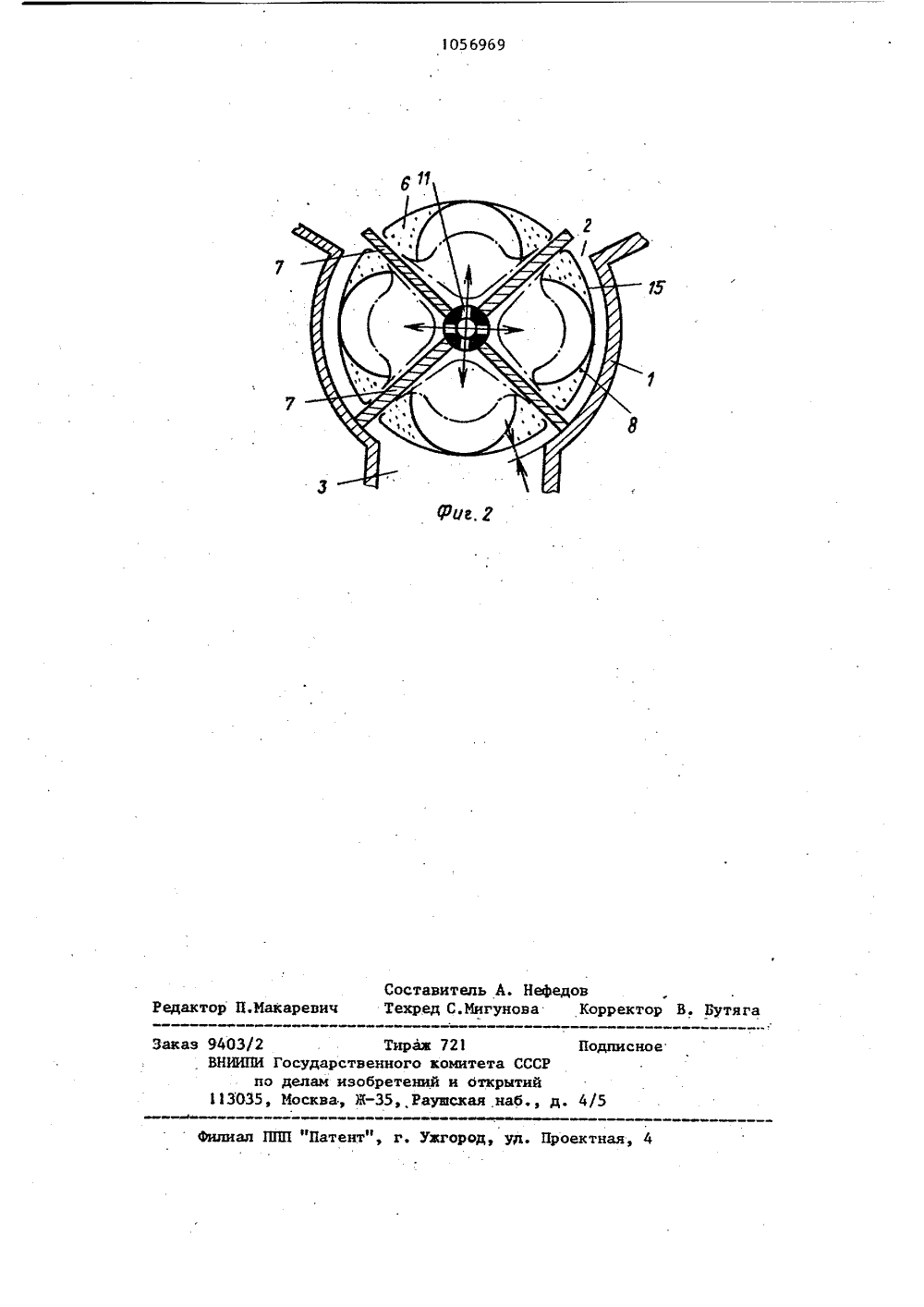

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИН . 1 К 5/02 ИЕ ИЗОБРЕТЕНИЯ ЕЛЬСТВУ РСН(71.) Головное сструкторское бшин для овцевод ев, К. Д. Самодуров Ф,Стаированное конмплексу маодоснабжения пециюро л а 088. 8) етельство С/02, 1979 ГОСУДАРСТВЕННЦЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИИ пастбищ(прототип). ЯО 105696 Ь 4) Ь 7) 1, ДйЗАТОР КОРМОВ, включающий цилиндрический корпус с загрузочным и выгрузным окнаьщ, внутри которого на горизонтальном валу установлен барабан с ячейками; образованнымн неподвижными радиальными лопастями, расположешыми между ними подвижными днищами и торцами барабана, о т л и ч а ю щ и й.с я тем, что,сщ целью упрощения его экеплуатации пу-. тем сидения трудоемкости регулировки объема ячеек, днища выполнены из эластичных полотнищ, края которых прикреплены к лопастям и к торцам барабана, а вал выполнен с сообщенными между собой соосным и радиальными воздухоподводящими каналами, которыее выведены в межлопастное пространство.Ф1056969 Дозатор по и. 1, о т л и ч а ющ и й с я тем, что барабан выполнен с решетчатыми дугообразными ограничителями для днищ ячеек, прикрепленными к его лопастям и торцам,1Изобретение относйтся к дозаторамкормов, используемым на животноводческих Фермах и комплексах.Известны дозаторы кормов, включающие цилиндрический корпус с загрузочным и выгрузным окнами, внутри которого на,горизонтальном валу установлен барабан с ячейками, образованныминеподвижными радиальными лопастями,расположенными между ними подвижными 1 Однищами и торцами барабана Г 1 3,2 1.Недостатком таких дозаторов является большие трудоемкость регулировкиобъема ячеек, что существенно усложняет их эксплуатацию. 15Цель изобретения - упрощение эксплуатации дозатора путем снижениятрудоемкости регулировки объема яче-.ек,Эта цель достигается тем, что днища выполнены из эластичных полотнищ,края которых прикреплены к лопастям и к торцам барабана, а вал выполнен с сообщенными между собой соосным и радиальными воздухоподводящнми каналами, которые выведены в межлопастное пространство.Кроме того, барабан выполнен с решетчатыми дугообразными ограничителями для днищ ччеек, прикрепленными к ЗОего лопастям и торцам.При этом дозатор снабжен источником сжатого воздуха, сообщенным с со,осным воздухоподводящим каналом.На Фиг, 1 схематично изображендозатор кормов, аксонометрическая продекдия; на фиг, 2 - то же, поперечныйразрез.Дозатор включает цилиндрическийкорпус 1 с загрузочным окном 2 и выг Орузным окном 3, внутри которого на горизонтальном валу 4 установлен барабан 5 с ячейками 6, Поспедние обраэо 3. Дозатор по п, 1, о т л и ч а ющ и й с я тем, что он снабжен источником сжатого .воздуха, сообщенным с соосным воздухоподводящим каналом,2ваны неподвижными радиальными лопас-тями 7, раоположенными между асими под."викиными днищами.8 и торцами. 9 бара-бана. Днища 8 выполненыиз эластичныхполотнищ, края которых прикрепленык лопастям 7 и к торцам 9 барабана,Вал 4 выполнен с сообщенными междусобой соосным каналом 10 и радиальными каналами 11, причем последниевыведены в межлопастное пространст. -во, а соосный канал 10 сообщен с источником 12 сжатого воздуха и снабжен манометром 13 и вентилем 14. Бара-,бан выполнен с решетчатыми дугообразными ограничителями 5 для днищ ячеек, прикрепленными к его лопастями торцам 9 у их внешних кромок, .чемпредотвращается трение днищ 8 о внут-.реннюю поверхность корпуса 1,Дозатор кормов работает следуюшимобразом.Предварительно путем подачи сжатого воздуха из источника 12 по кана-.лам 10 и 11 в межлопастное пространство под эластичные полотнища устанавливают йоследние в заданныЕ поло-,жения, соответствующие требуемымдозам кормов, загружаемым в ячейки 6через окно 2, При этом максимальнаядоза в каждой ячейке соответствует отсутствию подачи сжатого. воздуха вмежлопастное пространство, а минимальная доза - касанию эластичных полотнищ ограничителей 15. Затем приводятво вращение барабан 5, в результатечего дозы кормов через окно 3 поддействием силы тяжести выгружаются вкормушку. Благодаря такому выполнению доза- тора существенно снижаются затраты труда на регулировку объема ячеек, что упрощает его эксплуатацию,056969 Составитель А, Неедовактор П.Макаревич Техред С.Мигунова Корректор В. Бутяга ППП фПатент", г, Ужгород роектная аказ 9403/2 ВНИИПИ и 113035Тираж осударственного к делам изобретений1 осква, БРаув митета С и открыт ская наб ПодписноеСРй
