Устройство формирования сигнала для совместной передачи двух частотно-модулированных программ радиовещания
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1054909
Автор: Глазман
Текст

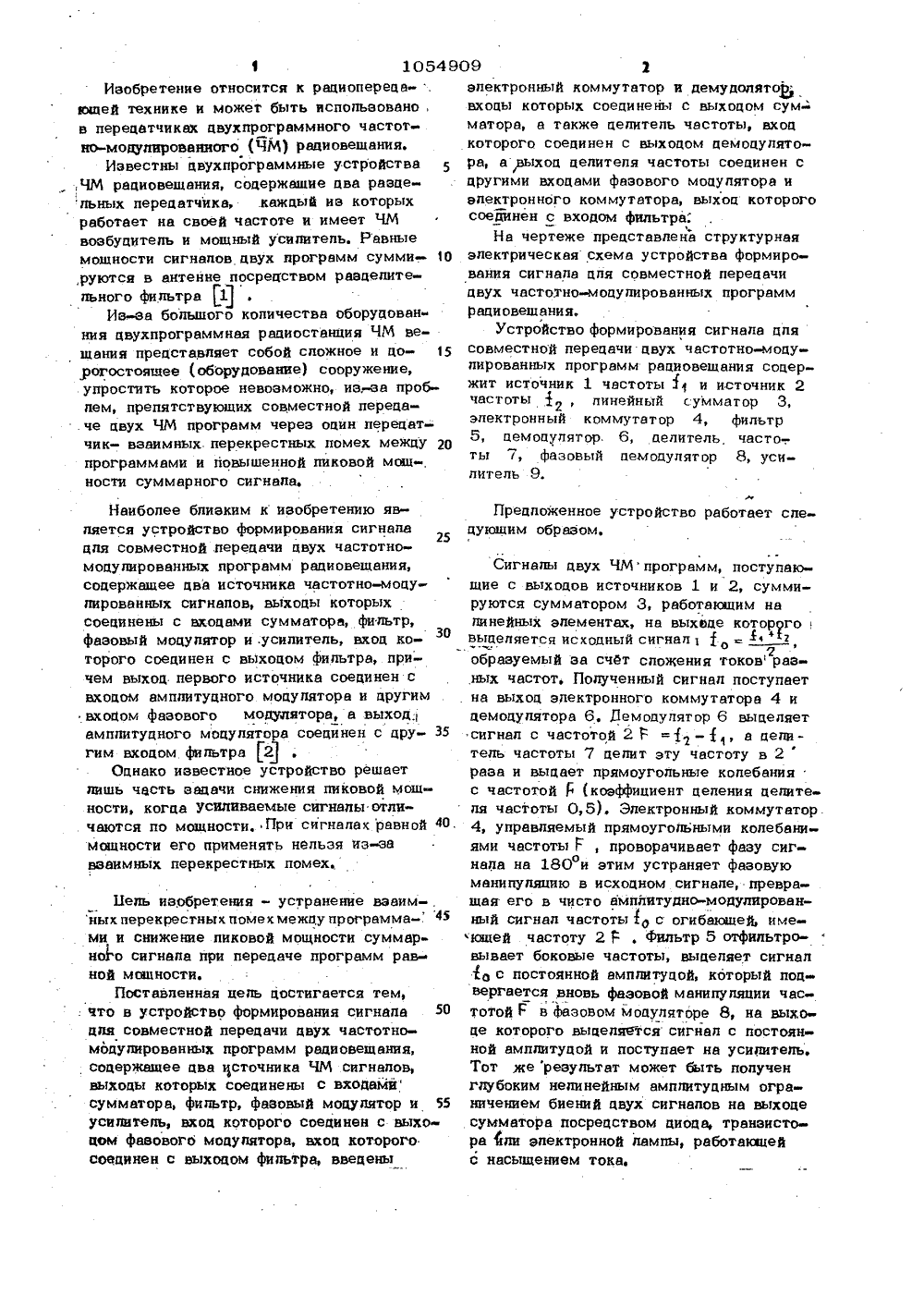

. АВТОРСКОМУ Св ССР 975 ГОСУДАРСТВЕККЫЙ КОМИТЕТ СССРОО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИИ(56) 1. Новые отечественныв рациопере дающие устройства цпя тепевизнонного и звукового вещания на УКВ. Сборник по технике связи. М., Связьизцат, 1963,2, Авторское свицетепьство С М 660300, кп. Н 04 К 5/38,.1 (прототип).(54) (57) УСТРОЙСТВО ФОРМИРОВАНИЯ СИГНАЛА ДЛЯ СОВМЕСТНОЙ ПЕРЕДАЧИ ДВУХ ЧАСТОТНО-МОДУЛИРО.ВАННЫХ ПРОГРАММ РАДИОВЕШАНИЯ, содержащее цва источника частотно-моцупнрованных сигналов, выхоцы которых соецинены с вхоцами сумматора, фильтр, фазовый модулятор и усипитепь, вхоц ко.торого соединен свыхоцом фазового моцупятора, вхоц которого соецинен с выхоцомфипьтра, отличающееся тем, что, с цепью устранения взаимных перекрестных помех и снижения пиковой мощности суммарного сигнапа, введены епектронный коммутатор и цемоцулятор, входы которых соединены.с выходом сумма тора, а также ценитель частоты, вход которого соецинен с выхоцом цемоцупятора, а выхоц целитепя частоты соединен с цругимй входами фазового моцупятора и электронного коммутатора, выхоц кото- Фе .рого соецинен с вхоцом фильтра.Изобретение относится к рациоперецающей технике и может быть использовано,в перецатчиках цвухпрограммного частотно-модулированного (ЧМ) рациовещания.Известны цвухпрограммные устройстваЧМ рациовещания, содержащие цва раздельных передатчика, .каждый иэ которыхработает на своей частоте и имеет ЧМвозбудитель и мощный усилитель. Равныемощности сигналов двух программ сумми О,руются в антенне посредством раэцелитепьного фипьтра 11Из.-за большого количества оборудованния цвухпрограммная радиостанция ЧМ вешания представляет собой сложное и дорогостоящее (оборудование) сооружение,упростить которое невозможно, из;-эа проблем, препятствующих совместной переца. че цвух ЧМ программ через оцин перецатчик- взаимных перекрестных помех межцу рОпрограммами и повышенной пиковой мощ-,ности суммарного сигнала,Наиболее близким к изобретению является устройство формирования сигналацля совместной перецачи цвух частотномоцулированных программ рациовещания,соцержащее цва источника частотно-моцулированных сигналов, выхоцы которыхсоецинены с входами сумматора, фильтр,фазовый моцулятор и.усилитель, вхоц коЗОторого соединен с выхоцом фильтра, причем выход первого источника соецинен свходом амплитуцного моцулятора и другимвходом фазового модулятора, а выход,амплитудного моцулятора соецинен с цругим входом фильтра 2Однако известное устройство решаетлишь часть задачи снижения пиковой мощности, когда усиливаемые сигналы отличаотся по мощности. При сигналах равной 40мощности его применять нельзя из-завзаимных перекрестных помех,Бель изобретения - устранение взаимных перекрестных помех межцу программа ми и снижение пиковой мощности суммар но 1 о сигнала при перецаче программ рав ной мощности.Поставленная пель достигается тем, : что в устройство формировании сигнала 50 цля совместной передачи цвух частотно- модулированных программ радиовещания, соцержашее цва источника ЧМ сигналов, выходы которых соединены с входами сумматора, фильтр, фазовый моцулятор и 55 усилитель, вход которого соединен с выходом фазового модулятора, вхоц которого соединен с выхоцом фильтра, ввецены электронный коммутатор и демудолято вхоцы которых соединены с выхоцом сум- матора, а также целитель частоты, вход которого соецинен с выхоцом цемоцулятора, а рыхоц целителя частоты соединен с цругими входами фазового модулятора и электронного коммутатора, выхоц которого соединен с входом фильтра.На чертеже прецставлена структурная электрическая схема устройства формирования сигнала цля совместной перецачи цвух частотно-модулированных программ радиовещания.Устройство формирования сигнала цля совместной перецачи цвух частотно-моцулированных программ рациовещания соцержит источник 1 частоты 1 и источник 2 частоты 1, линейный с умматор 3, электронный коммутатор 4, фильтр 5, демодулятор 6, делитель, часто-. ты 7, фазовый демодулятор 8, усилитель 9.иПредложенное устройство работает следующим образом.Сигналы цвух ЧМ программ, поступающие с выхоцов источников 1 и 2, суммируются сумматором 3, работающим на линейных элементах, на выхвце которого 1 выделяется исходный сигнал 1 1 Ьг то2 образуемый за счет сложения токов разных частот, Полученный сигнал поступает на выход электронного коммутатора 4 и цемоцулятора 6. Демодулятор 6 выделяет сигнал с частотой 2 Р =-11, а целитель частоты 7 целит эту частоту в 2 раза и выцает прямоугольные колебания с частотой 6 (коэффициент целения целителя частоты 0,5). Электронный коммутатор 4, управляемый прямоугольными колебаниями частоты Р , проворачивает фазу сигнала на 180 и этим устраняет фазовую манипуляцию в исхоцном сигнале, превращая его в чисто амплитуднс-модулированный сигнал частоты 1 о с огибаощей, имеющей частоту 2 Р, Фильтр 5 отфильтровывает боковые частоты, выделяет сигнал 1 о с постоянной амплитуцой, который подвергается вновь фазовой манипуляции частотой Г в фазовом модуляторе 8, на выхо це которого выделяется сигнал с постоянной амплитуцой и поступает на усилитель.Тот же результат может быть получен глубоким нелинейным амплитудным ограничением биений цвух сигналов на выходе сумматора посрецством диоца, транзистора йли электронной лампы, работакицей с насыщением тока,Заказ 9120/68 Тираж 677 ПоцписноеВНИИПИ Государственного комитета СССРло цепам изобретений и открытий113035, Москва, Ж, Раушскаи наб., ц. 4/5 филиал ППП Патент", г, Ужгород, ул. Проектная, 4,3 1054909 . 4Таким образом, предлагаемое изоб- поМеки в случае, когда сигналы не ретение позволяет снизить пиковую отличаются по мощности, что выгоамощность сумматорного сигнала и но отличает его от аналога и проустранить взаимные перекрестные тотипв.
СмотретьЗаявка
3326131, 14.08.1981
ПРЕДПРИЯТИЕ ПЯ А-7672
ГЛАЗМАН ЭММАНУИЛ САМУИЛОВИЧ
МПК / Метки
МПК: H04B 1/02
Метки: двух, передачи, программ, радиовещания, сигнала, совместной, формирования, частотно-модулированных
Опубликовано: 15.11.1983
