Сепаратор для обогащения слюдяных руд

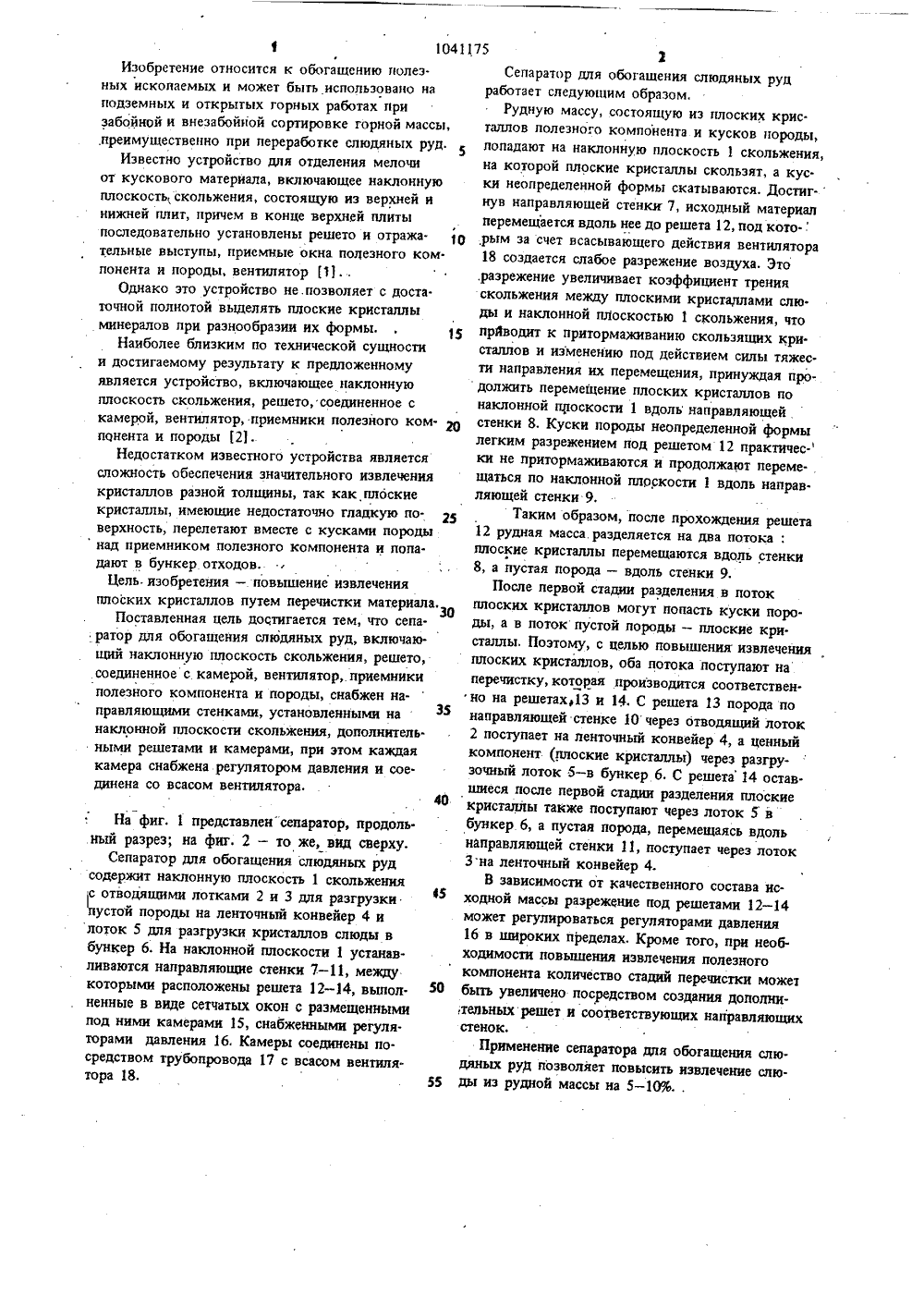

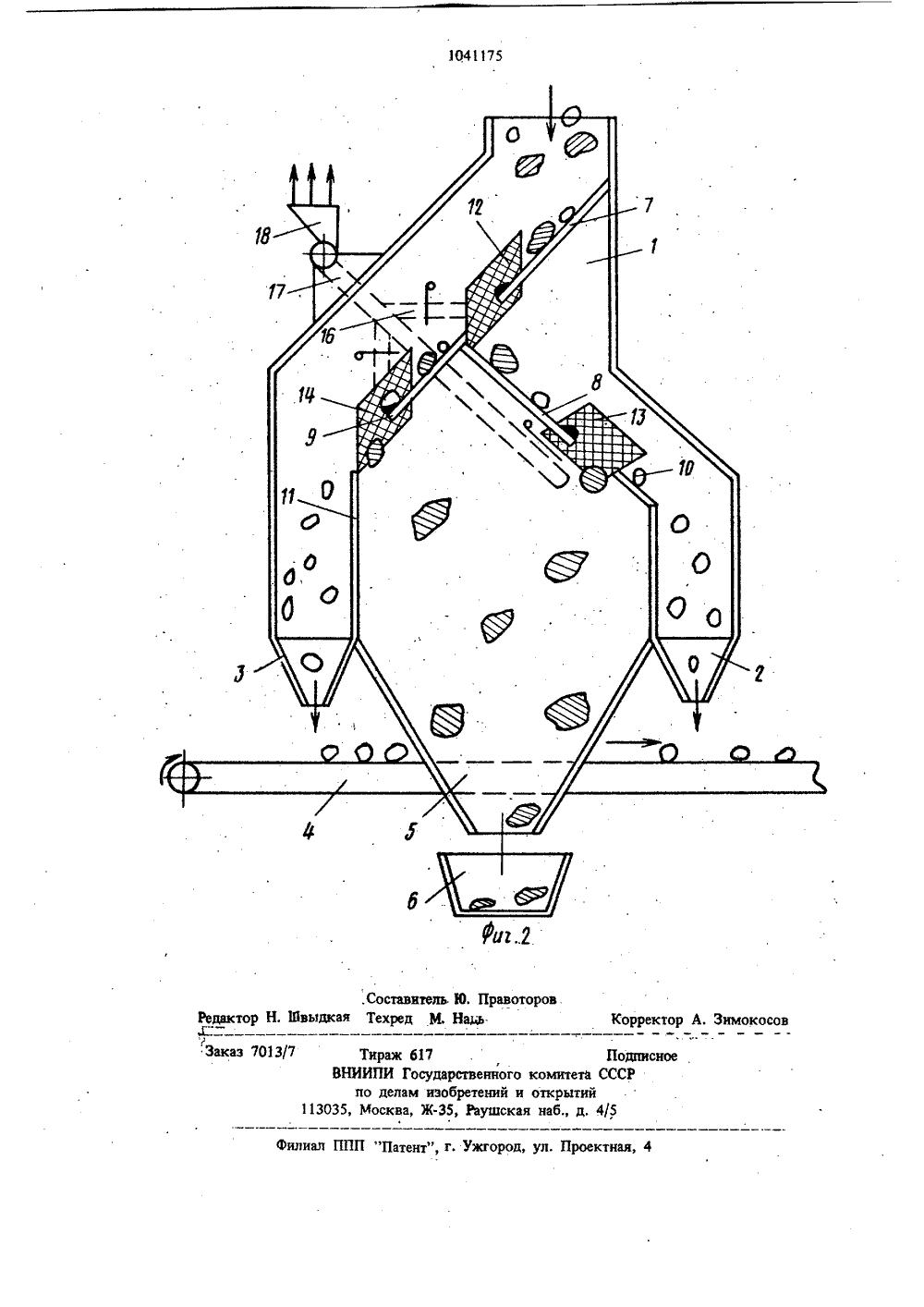

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 3(511 В 07 В 13/О ОПИСАНИЕ ИЗОБРЕТ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(54) (57) СЕПАРАТОР ДЛЯ ОБОГАЩЕНИЯСЛЮДЯНЫХ РУД, включающий наклоннуюплоскость скольжения, решето, соединенное скамерой, вентилятор, приемники полезногокомпонента и породы, о т л и ч а ю щ и й с ятем, что, с целью повышения извлечения плоских кристаллов путем перечистки материалов,сепаратор снабжен направляющими стенками,установленными на наклонной плоскости сколь.жения, дополнительными решетами и камерами,при этом каждая камера снабжена регуляторомдавления и соединена со всасом вентилятора. ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЭОБРЕТЕНИЙ И ОТНРЫТИ(71) Всесоюзный научно-исследевательскийинститут нерудных строительных материалови гидромеханизации(56) 1, Авторское свидетельство СССРХ 584911, кл, В 07 В 13/02, 1976,2. Авторское свидетельство СССРЮф 814485, кл. В 07 В 13/02, 1979 (прототип еНИЙ .,чую .1041175 40Изобретение относится к обогащению полезных ископаемых и может быть использовано наподземных и открытых горных работах призабойной и внезабойиой сортировке горной массы,преимущественно при переработке слюдяных руд.Известно устройство для отделения мелочиот кускового материала, включающее наклоннуюплоскость, скольжения, состоящую из верхней инижней плит, причем в конце верхней плитыпоследовательно установлены решето и отражательные выступы, приемные окна попезного ком.понента и породы, вентилятор 11.,Однако это устройство не.позволяет с доста.точной полнотой вьщелять плоские кристаллыминералов при разнообразии их формы.Наиболее близким по технической сущностии достигаемому результату к предложенномуявляется устройство, включающее наклоннуюплоскость скольжения, решето, соединенное скамерой, вентилятор, приемники полезного компонента и породы 2.Недостатком известного устройства являетсясложность обеспечения значительного извлечениякристаллов разной толщины, так как плоскиекристаллы, имеющие недостаточно гладкую поверхность, перелетают вместе с кусками породынад приемником полезного компонента и попадают в бункер. отходов.Цель. изобретения - повышение извлеченияплоских кристаллов путем перечистки материала.Поставленная цель достигается тем, что селаратор для обогащения слюдяных руд, включающий наклонную плоскость скольжения, решето,соединенное с. камерой, вентилятор, приемникиполезного компонента и породы, снабжен направляющими стенками, установленными нанаклонной плоскости скольжения, дополнитель.ными решетами и камерами, при этом каждаякамера снабжена регулятором давления и сое.динена со всасом вентилятора,На фиг. 1 представленсепаратор, продоль. ный разрез; на фиг. 2 - то же, вид сверху,Сепаратор для обогащения слюдяных руд содержит наклонную плоскость 1 скольжения 1с отводящими лотками 2 и 3 для разгрузки пустой породы на ленточный конвейер 4 и лоток 5 для разгрузки кристаллов слюды в бункер 6. На наклонной плоскости 1 устанавливаются направляющие стенки 7 - 11, между которыми расположены решета 12 - 14, выпол ц ненные в виде сетчатых окон с размещенными под ними камерами 15, снабженными регуля. торами давления 16. Камеры соединены посредством трубопровода 17 с всасом вентилятора 18. 55 2Сепаратор дпя обогащения слюдяных рудработает следующим образом,Рудную массу, состоящую из плоских кристаллов полезного компонента и кусков породы,попадают на наклонную плоскость 1 скольжения,на которой плоские кристаллы скользят, а кус.ки неопределенной формы скатываются. Достиг-нув направляющей стенки 7, исходный материалперемещается вдоль нее до решета 12, под кото-рым за счет всасывающего действия вентилятора18 создается слабое разрежение воздуха, Это.разрежение увеличивает коэффициент тренияскольжения между плоскими кристаллами слю.ды и наклонной плоскостью 1 скольжения, чтопрйводит к притормаживанию скользящих кри.стаплов и изменению под действием силы тяжес.ти направления их перемещения, принуждая продолжить перемещение плоских кристаллов понаклонной плоскости 1 вдоль направляющейстенки 8. Куски породы неопределенной формылегким разрежением под решетом 12 практичес.ки не притормаживаются и продолжают перемещаться по наклонной плрскости 1 вдоль направ.ляющей стенки 9,Таким образом, после прохождения решета12 рудная масса. разделяется на два потока:плоские кристаллы перемещаются вдаль стенки8, а пустая порода - вдоль стенки 9.После первой стадии разделения в потокплоских кристаллов могут попасть куски породы, а в поток пустой породы - плоские кри.сталлы. Поэтому, с целью повышения извлеченияплоских кристаллов, оба потока поступают наперечистку, которая производится соответственно на решетах 13 и 14. С решета 13 порода понаправляющей стенке 10 через отводящий лоток2 поступает на ленточный конвейер 4, а ценныйкомпонент (плоские кристаллы) через разгрузочный лоток 5 - в бункер 6, С решета 14 остав.шиеся после первой стадии разделения плоскиекристаллы также поступают через лоток 5 вбункер 6, а пустая порода, перемещаясь вдольнаправляющей стенки 11, поступает через лоток3 на ленточный конвейер 4.В зависимости от качественного состава исходной массы разрежение под решетами 12 - 14может регулироваться регуляторами давления16 в широких пределах, Кроме того, при необходимости повышения извлечения полезногокомпонента количество стадий перечистки можетбыль увеличено посредством создания дополнительных решет и соответствующих направляющихстенок.Применение сепаратора дпя обогащения слюдяных руд позволяет повысить извлечение слюды из рудной массы на 5 - 10%, .1041175 Зимокосов ПодписноеСССР каз 7013 ираж 617ИПИ Государственного комитделам изобретений и открыосква, Ж, Раушская наб и 303 Филиал ППП "Патент", г. Ужгород, ул. Проектная
