Электромеханический преобразователь

Номер патента: 1036963

Авторы: Малишаускас, Маркшайтис, Рагульскис, Шведас

ZIP архив

Текст

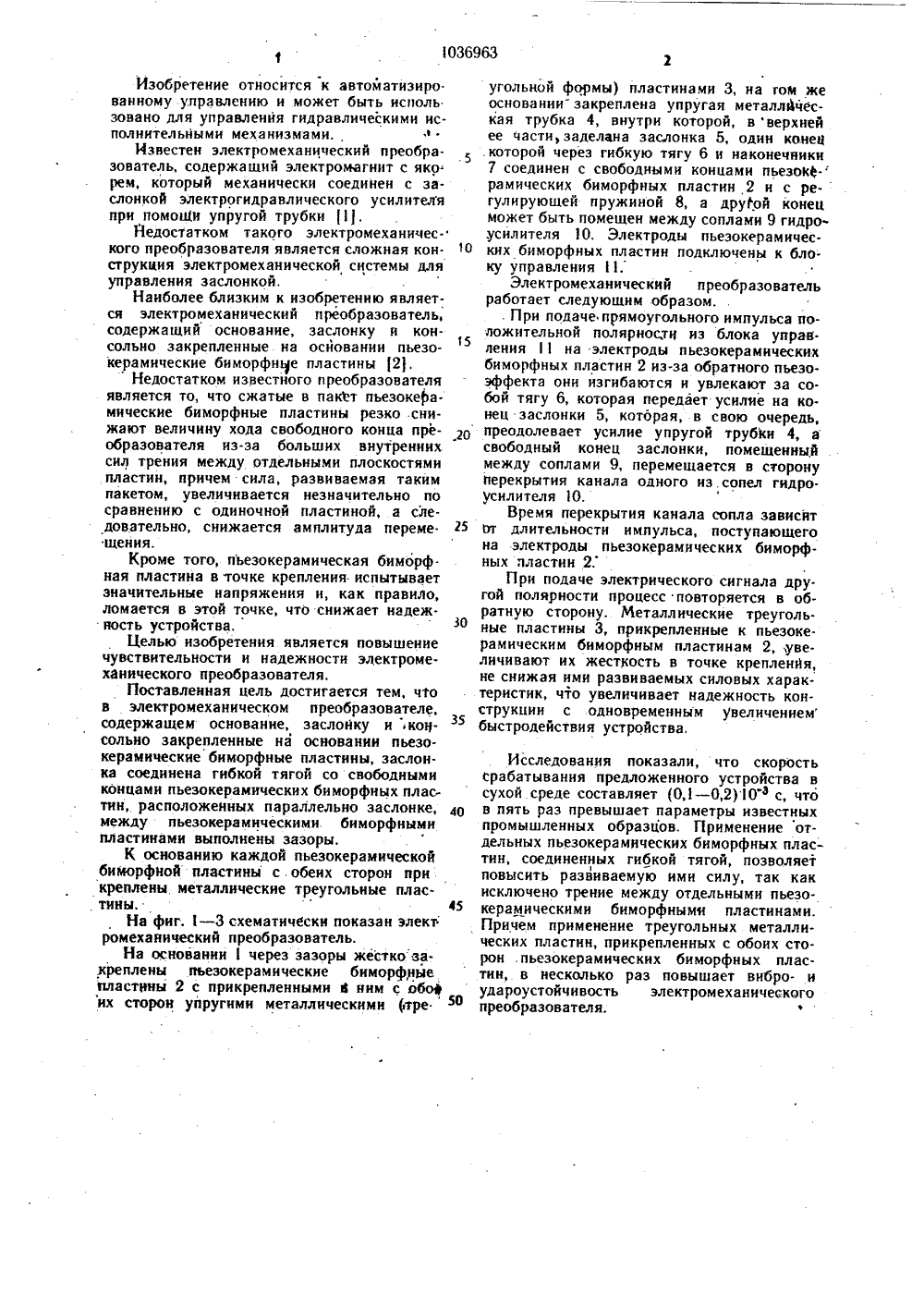

-СОЮЗ:.ООЮЕТСМИХ -ЮЮЮВМЕРВИРЕСПУБЛИК ОПИСАНИЕ ИЗОБРЕТН АВТОРОЮМУ СВИДЕТЕПЪСТВУ Маркшайведас,кнй инстн1влический п1968, с.СССР1961 (про НИЧЕСКИЯ, щий основа-;(54) (57) 1, ЗЛЕКТРОМЕХАПРЕОБРАЗОВАТЕЛЬ, содерж ние, заслонку и консольно закреплейные йаосновании пьезокерамическне бнморфные. пластины, отличшощийся тем, что, с цетис, лью повышения чувствительности в работе, заслонка соединена гибкой тягой со сво.тут бодными концами пьезокерамических биморфных пластин, расположенных параллельно заслонке, между пьезокерамическири- мн бнморфными пластинами выполнены зз-397. Зоры,. 2, Преобразователь по п,. 1, огличающий.то-; ся тем, что, с целью повышения надеЖноети, к основанию каждой пьезокерамическойбиморфной пластины с обеих сторон прикреплены . металлические треугольные. пластины,Изобретение относится к автоматиэиро.ванному управлению н может быть использовано для управления гидравлическими исполнительными механизмами.Известен электромеханический преобразователь, содержащий электромагнит с якорем, которыя механически соединен с эа.слонкой электрогидравлнческого усилителяпри помоШи упругой трубки 11,Недостатком такого электромеханического преобразователя является сложная конструкция электромеханической системы дляуправления заслонкой.Наиболее близким к изобретению является электромеханический преобразователь,содержащий основание, заслонку и консольно закрепленные на осйовании пьезо 15керамические биморфне пластины 21,Недостатком известного преобразователяявляется то, что сжатые в пакет пъезокерамические биморфные пластины резко снижают величину хода свободного конца преобразователя из-за больших внутреннихсил трения между отдельными плоскостямипластин, причем сила, развиваемая такимпакетом, увеличивается незначительно посравнению с одиночной пластиной, а следовательно, снижается амплитуда перемещения.Кроме того, пьезокерамическая биморф.ная пластина в точке крепления испытываетзначительные напряжения и, как правило,ломается в этой точке, что снижает надежность устройства.Целью изобретения является повышениечувствительности и надежности эдектромеханнческого преобразователя.Поставленная цель достигается тем, чтов электромеханическом преобразователе,содержащем основание, заслойку иконсольно закрепленные на основании пьезокерамические биморфные пластины, заслонка соединена гибкой тягой со свободнымиконцами пьезокерамических биморфных пластин, расположенных параллельно заслонке, 4 Омежду пьезокерамическими биморфнымипластинами выполнены зазоры,К основанию каждой пьезокерамическойбиморфной пластины с.обеих сторон прикреплены металлические треугольные пластины. 45На фиг,- 3 схематически показан электромеханический преобразователь.На основании 1 через зазоры жестко за.креплены пьезокерам ические биморфныепластины 2 с прикрепленными Ю иим с обоих сторон упругими металлическими (аре 50 угольной формы) пластинами 3, иа том же основании закреплена упругая металлйческая трубка 4, внутри которой, в верхней ее части, заделана заслонка 5, один конец которой через гибкую тягу 6 н наконечники 7 соединен с свободными концами пьезокФ- рамических биморфных пластин 2 и с регулирующей пружиной 8, а дру 1 ой конец может быть помещен между соплами 9 гидро- усилителя 10. Электроды пьезокерамнческих биморфных пластин подключены к блоку управления 1.Электромеханический преобразователь работает следующим образом.. При подаче прямоугольного импульса положительной полярности из блока управления 1 на электроды пьезокерамических биморфных пластин 2 из-за обратного пьезоэффекта они изгибаются и увлекают за собой тягу 6, которая передает усилие на ко. нец заслонки 5, которая, в свою очередь, преодолевает усилие упругой трубки 4, а свободный конец заслонки, помещенный между соплами 9, перемещается в сторону перекрытия канала одного из.сопел гидро- усилителя 10.Время перекрытия канала сопла зависят от длительности импульса, поступающего на электроды пьезокерамических биморфных пластин 2.При подаче электрического сигнала другой полярности процесс повторяется в обратную сторону. Металлические треугольные пластины 3, прикрепленные к пьезокерамическим биморфным пластинам 2, увеличивают их жесткость в точке крепленйя, не снижая ими развиваемых силовых характеристик, что увеличивает надежность конструкции с .одновременным увеличением быстродействия устройства. Исследования показали, что скорость срабатывания предложенного устройства в сухой среде составляет (О, - 0,2) 10 з с, что в пять раэ превышает параметры известных промышленных образцов. Применение отдельных пьезокерамических биморфных пластин, соединенных гибкой тягой, позволяет повысить развиваемую имн силу, так как исключено трение между отдельными пьеэокерамическими биморфнымя пластинами, Причем применение треугольных металлических пластин, прикрепленных с обоих сторон . пьезокерамических бнморфных пластин,. в несколько раз повышает вибро- и удароустойчивость электромеханического преобразователя,о Редактор И: Ш Заказ 5973 Р 6 45 ктнвя, Состаантель О. Гудкуяяа Техред И. ВерееТираж 717ВНИИПИ Государственного коно делам изобретений н113035, Мосина, Ж - 35, Раушскнав ППП аПатентэ, г. Ужгород,Корректор В. БутягаПодннсноентета СССРоткрытийн наб., дул Прое 4

Смотреть

Заявка

3424804, 12.04.1982

КАУНАССКИЙ ПОЛИТЕХНИЧЕСКИЙ ИНСТИТУТ ИМ. АНТАНАСА СНЕЧКУСА

МАЛИШАУСКАС МИНДАУГАС АЛЕКСАНДРО, МАРКШАЙТИС ДОНАТАС ЧЕСЛОВОВИЧ, РАГУЛЬСКИС КАЗИМЕРАС МИКОЛО, ШВЕДАС ЛЕОНАС СТАСИО

МПК / Метки

МПК: F15B 3/00

Метки: электромеханический

Опубликовано: 23.08.1983

Код ссылки
