Дозатор кормов

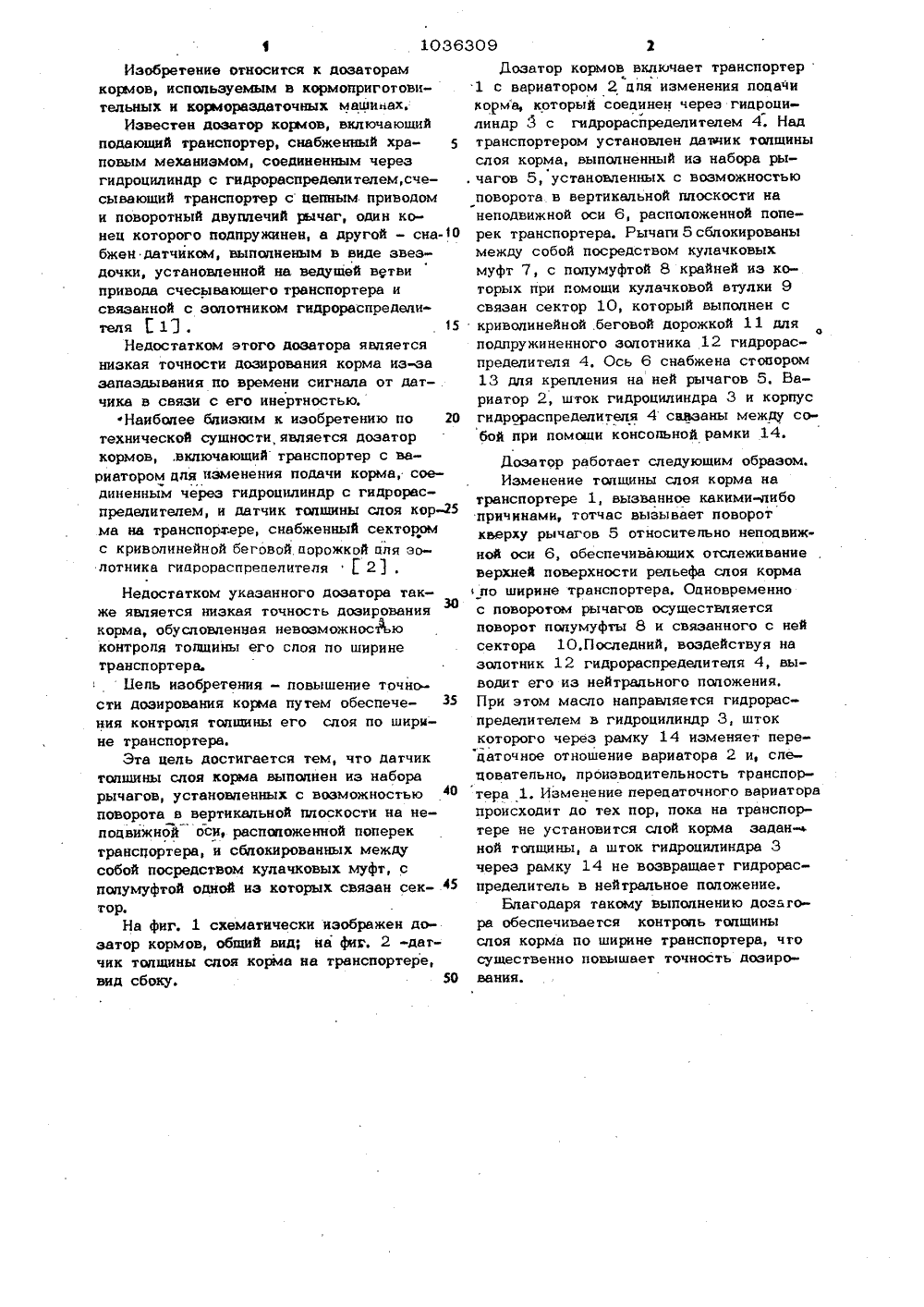

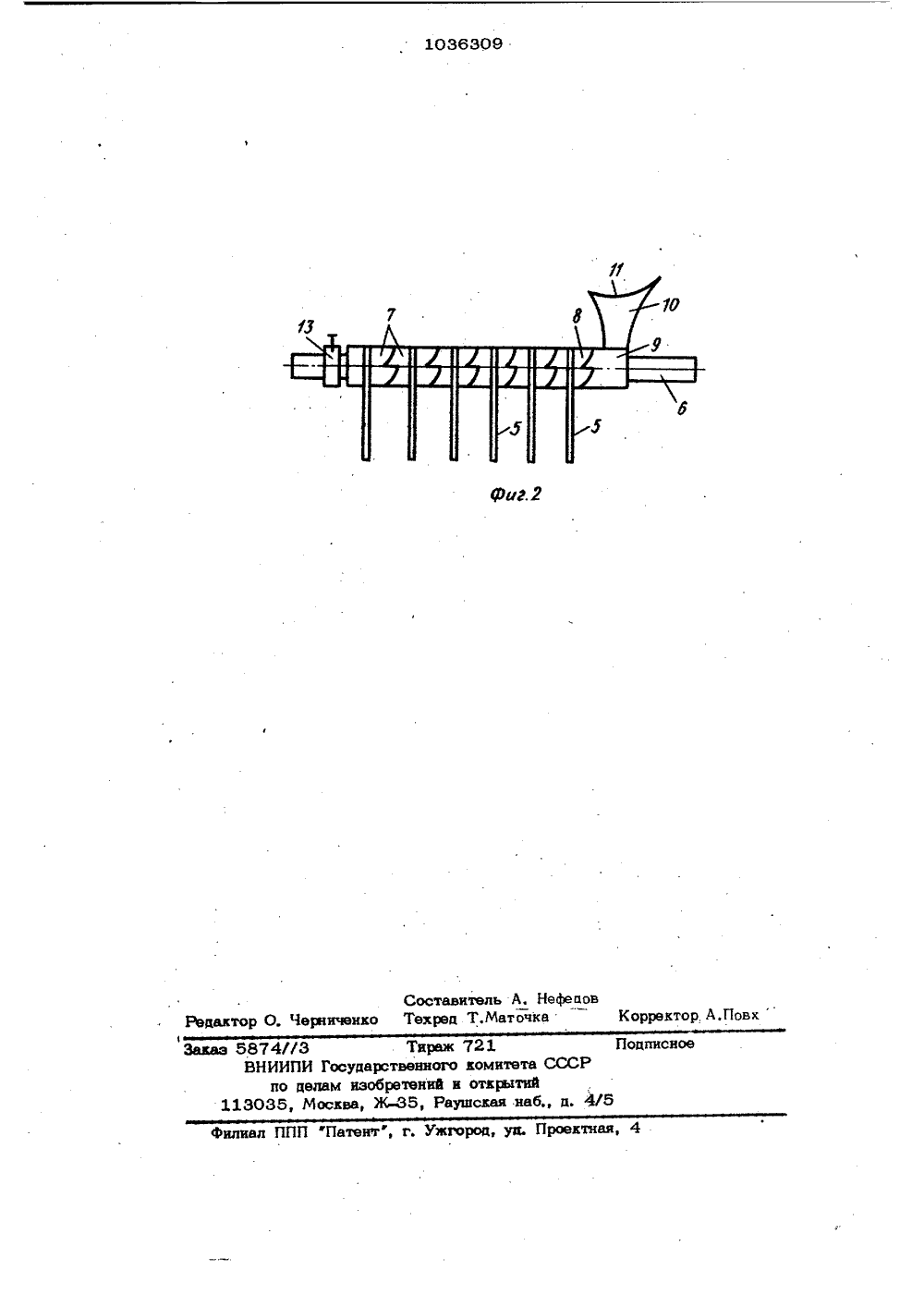

. А 1511 А 01 К 5/О ИСАНИЕ ИЗОБРЕТЕНИЯ 54) ГОСУДАРСТВЕННЫЙ .КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ Н АВТОРСКОМУ С ЕТЕЛЬСТ(56) 1, Авторское свидетельство СССРЫ 477708, кл, А 01 К 5/00, 1974,2, Авторское свидетельство СССРМ 634718 кл. А 01 К 5/00, 1976(прототип). 57) ЙОЗАТОР КОРМОВ, включаюранспортер с вариатором для измеподачи корМа, соединенными череэ гидроцилиндр с гидрораспределителем, и датчик толщины слоя корма на транспортере снабженный сектором с криволиней;ной беговой дорожкой для золотника гидро- распределителя о т л и ч а ю ш и й с я тем, что, с целью повышения точности дозирования корма путем обеспечения контроля толщины его слоя по ширине транспортера, датчик толшины слоя корма выполнен иэ набора рычагов, установленных с возможностью поворота в вертикальной плоскости на неподвижной оси, расположенной поперек транспортера и сблокированных между собой посредствам кулачковых муфт, с пааумуфтой одной иэ которых связан сектор.оИзобретение относится к дозаторам кормов, используемым в кормоприготовительных и кормораэдаточных машинах,Известен дозатор кормов, включающий подакиций транспортер, снабженный храповым механизмом, соединенным через гидроцилиндр с гидрораспредепителем,счесываюший транспортер с цепным приводом и поворотный двуплечий рычаг, один конец которого подпружинен, а другой - снабжен датчиком, выполненым в виде звездочки, установленной на ведушей ветви привода счесываюшего транспортера и связанной с золотником гидрораспределителя13 . 15Недостатком этого доэатора является низкая точности дозирования корма из-оа запаздывания но времени сигнала от датчика в связи с его инертностью.фНаиболее близким к изобретению по 20 технической сущности является дозатор кормов, .включаюший транспортер с ввриатором для изменения подачи корма, соединенным через гидроцилиндр с гидрораспределителем, и датчик толщины слоя корма на транспортере, снабженный сектором с криволинейной беговой цорожкой для золотника гиарораспрепелителя2 3 .Недостатком укаэанного дозатора также является низкая точность доэирования корма, обусловленная невоэможносАю контроля толщины его слоя по ширине транспортера.цепь изобретения - повышение точности доэирования корма путем обеспече- З 5 ния контроля толщины его слоя по ширине транспортера.Эта цель достигается тем, что датчик толшины слоя корма выполнен из набора рычагов, установленных с возможностью 40 поворота в вертикальной плоскости на неподвижной оси, расположенной поперек трансцортера, и сблокированных между собой посредством кулачковых муфт, с цолумуфтой одной иэ которых связан сек тор.На фиг. 1 схематически изображен дозатор кормов, общий вид; на фиг, 2 -датчик толщины слоя корма нв транспортере, вид сбоку. 50 Дозатор кормов включает транспортер1 с варнатором 2 цпя изменения подачи корма, который соединен через гидроцилиндр 3 с гидрорасйределителем 4. Над транспортером установлен даэчик толщины слоя корма, выполненный из набора рычагов 5, установленных с воэможностью поворота в вертикальной плоскости на неподвижной оси 6, расположенной поперек транспортера. Рычаги 5 сблокированы между собой посредством кулачковых муфт 7, с полумуфтой 8 крайней из которых при помоши кулачковой втулки 9 связан сектор 10, который выполнен с криволинейной .беговой дорожкой 1 1 дляо подпружиненного зопотника 12 гидрораспределителя 4. Ось 6 снабжена стопором 13 для крепления на ней рычагов 5, Вариатор 2, шток гидроцилиндра 3 и корпус гидрораспределителя 4 свззаны между собой при помощи консольной рамки 14.Дозатор работает следующим образом.Изменение толшины слоя корма на транспортере 1, вызванное какими-либо причинами, тотчас вызывает поворот кверху рычагов 5 относитепьно неподвижной оси 6, обеспечиваюших отслеживание верхней поверхности рельефа слоя кормапо ширине транспортера, Одновременно с поворотом рычагов осуществляется поворот полумуфты 8 и связанного с ней сектора 10,Последний, воздействуя на золотник 12 гидрораспределителя 4, выводит его иэ нейтрального положения.При этом масло направляется гидрораспределителем в гидроцнлиндр 3, шток которого через рамку 14 изменяет передаточное отношение вариатора 2 и, слецоватепьно, производительность транспортера 1, Изменение передаточного вариатора происходит до тех пор, пока на транспортере не установится слой корма задан-ч ной тсдшины, а шток гидроцилиндра 3 через рамку 14 не возврашает гидрораспределитель в нейтральное положение.Благодаря такому выполнению доэагора обеспечивается контроль толшины слоя корма по ширине транспортера, что существенно повышает точность дозирования.1036309 5874 О 3 Тираж 721 ВНИИПИ Государственного комитетапо делам изобретений и открытий 13035, Москва, Ж 35, Раушская на СССР д 4 л ППП Патент, г. Ужгород, уа Проектная Составитель А. НефеоовРедактор О. Черниченко Техред Т.Маточка Корректор А.Повк
