Почвообрабатывающее орудие

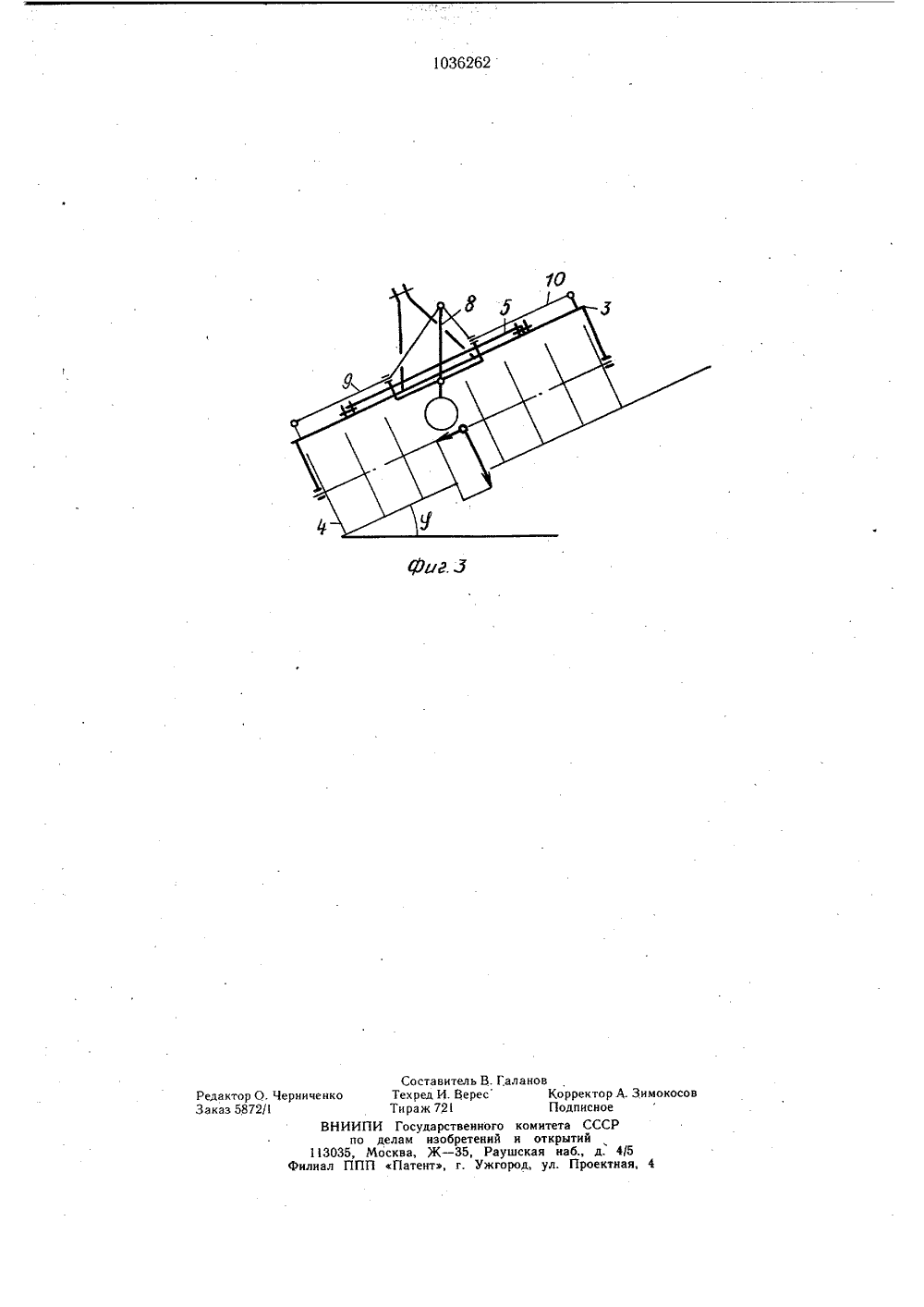

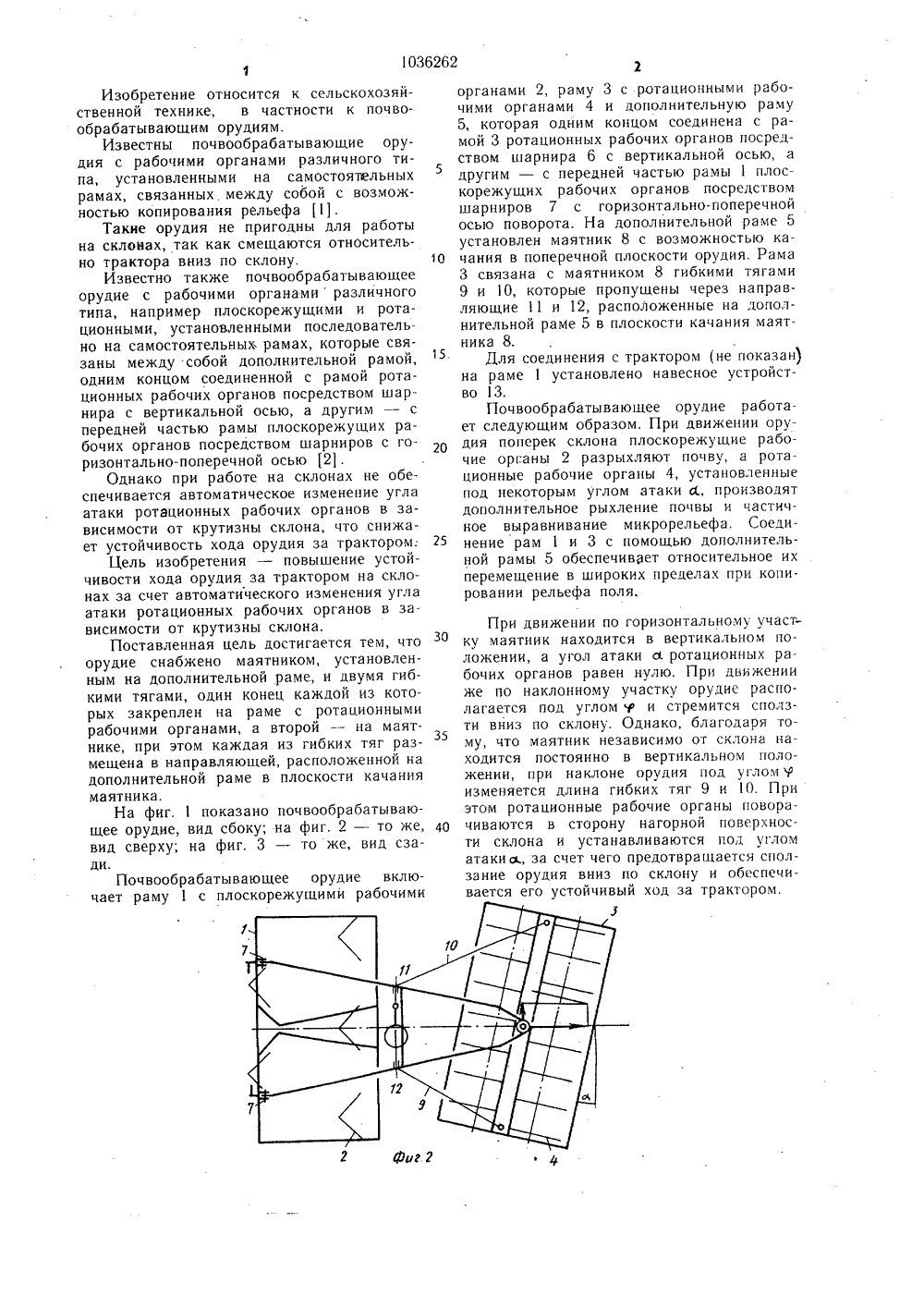

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК з(5 р А 01 В 49/02 Е ИЗОБРЕТЕНИЯ ЕТЕЛЬСТВУ К АВТОРСКОМ ова ШЕЕ ичнои ро- доваорыераСьР СЬ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(71) Ставропольский научно-исследтельский институт сельского хозяйства(54) (57) ПОЧВООБРАБАТЫВАЮОРУДИЕ с рабочими органами разлго типа, например плоскорежущимитационными, установленными послетельно на самостоятельных рамах, котсвязаны между собой дополнительной ЯО 1036262 А мой, одним концом соединенной с рамой ротационных рабочих органов посредством шарнира с вертикальной осью, а другим - с передней частью рамы плоскорежущих рабочих органов посредством шарниров с горизонтально-поперечной осью, отличающееся тем, что, с целью повышения устойчивости хода орудия за трактором на склонах за счет автоматического изменения угла атаки ротационных рабочих органов в зависимости от крутизны склона, орудие снабжено маятником, установленным на дополнительной раме, и двумя гибкими тягами, один конец каждой из которых закреплен на раме с ротационными рабочими органами, а второй - на маятнике, при этом каждая из гибких тяг размещена в направляющей, расположенной на дополнительной раме в плоскости качания маятника,.2 Изобретение относится к сельскохозяйственной технике, в частности к почвообрабатывающим орудиям.Известны почвообрабатыв ающие орудия с рабочими органами различного типа, установленными на самостоятельных рамах, связанных между собой с возможностью копирования рельефа 1.Такие орудия не пригодны для работы на склонах, так как смещаются относительно трактора вниз по склону. 10Известно также почвообрабатывающее орудие с рабочими органамиразличного типа, например плоскорежущими и ротационными, установленными последовательно на самостоятельных рамах, которые связаны между собой дополнительной рамой, одним концом соединенной с рамой ротационных рабочих органов посредством шарнира с вертикальной осью, а другим - с передней частью рамы плоскорежущих рабочих органов посредством шарниров с горизонтально-поперечной осью 2.Однако при работе на склонах не обеспечивается автоматическое изменение угла атаки ротационных рабочих органов в зависимости от крутизны склона, что снижает устойчивость хода орудия за трактором. 25Цель изобретения - повышение устойчивости хода орудия за трактором на склонах за счет автоматического изменения угла атаки ротационных рабочих органов в зависимости от крутизны склона.Поставленная цель достигается тем, что орудие снабжено маятником, установленным на дополнительной раме, и двумя гибкими тягами, один конец каждой из которых закреплен на раме с ротационными рабочими органами, а второй - на маятнике, при этом каждая из гибких тяг раз 35 мешена в направляющей, расположенной на дополнительной раме в плоскости качания маятника.На фиг. 1 показано почвообрабатывающее орудие, вид сбоку; на фиг. 2 - то же, 40 вид сверху; на фиг. 3 - то же, вид сзади.Почвообрабатывающее орудие включает раму 1 с плоскорежущими рабочими органами 2, раму 3 с ротационными рабочими органами 4 и дополнительную раму 5, которая одним концом соединена с рамой 3 ротационных рабочих органов посредством шарнира 6 с вертикальной осью, а другим - с передней частью рамы 1 плоскорежущих рабочих органов посредством шарниров 7 с горизонтально-поперечной осью поворота. На дополнительной раме 5 установлен маятник 8 с возможностью качания в поперечной плоскости орудия. Рама 3 связана с маятником 8 гибкими тягами 9 и 10, которые пропущены через направляющие 11 и 12, расположенные на дополнительной раме 5 в плоскости качания маятника 8.Для соединения с трактором (не показан) на раме 1 установлено навесное устройство 13.Почвообра баты в ающее орудие работает следующим образом. При движении орудия поперек склона плоскорежущие рабочие органы 2 разрыхляют почву, а ротационные рабочие органы 4, установленные под некоторым углом атаки сС, производят дополнительное рыхление почвы и частичное выравнивание микрорельефа. Соединение рам 1 и 3 с помощью дополнительной рамы 5 обеспечивает относительное их перемещение в широких пределах при копировании рельефа поля,При движении по горизонтальному участку маятник находится в вертикальном положении, а угол атаки сс ротационных рабочих органов равен нулю, При движении же по наклонному участку орудие располагается под углом Р и стремится сползти вниз по склону. Однако, благодаря тому, что маятник независимо от склона находится постоянно в вертикальном положении, при наклоне орудия под угломизменяется длина гибких тяг 9 и 1 О. При этом ротационные рабочие органы поворачиваются в сторону нагорной поверхности склона и устанавливаются под углом атаки си., за счет чего предотвращается сползание орудия вниз по склону и обеспечивается его устойчивый ход за трактором.. Зимокос Т оставитель В. Галанред И. Вересаж 721сударственного комизобретений иЖ - 35, Раушскатент, г. Ужгород,ВНИИПИ Гопо дела 113035, Моска нлиал ППП Па Корректор АПодписноеитета СССРоткрытийя на 6., д. 4/5ул. Проектная,
