Устройство для измерения коэффициента отражения и сдвига фазы акустических сигналов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1030720
Авторы: Карабаев, Резник, Хакимов, Худайбердыев
Текст

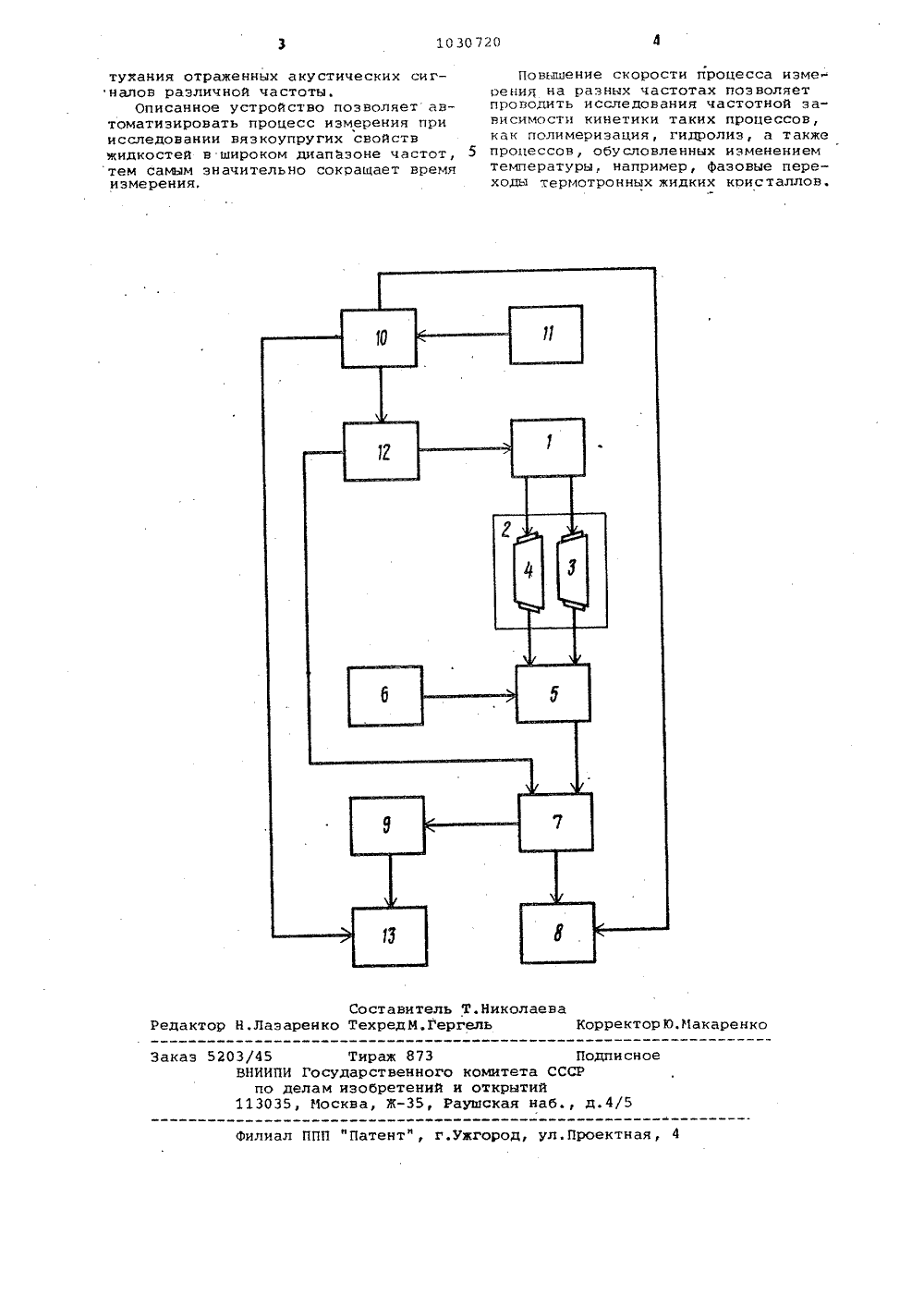

(19) (11 СОЦИАЛИСТРЕСПУБЛИ И 29 00 РЕТЕНИЯ ТВ ЕТЕ ГОСУДАРСТВЕННЦй НОМИТЕПО ДЕЛАМ ИЗОБРЕТЕНИЙ ОПИСАНИ К АВТОРСКОМУ(71) Специализированное конструкторское бюро с опытным производством Отдела теплофизики АН Узбекской ССР иОтдел теплофизики АН Узбекской ССР(56) 1. Авторское свидетельство СССР605162, кл.01 Н 29/00, 1973.2. Берднев А.А., Мурадов В.А.,Хемраев Б. Импедансная установка поперечных волн для исследования жидкостей, Известия АН Туркменской ССР,сер. физ.-тех.хим, и геолог. наук,1979, 2, 46-49 (прототип),(54)(57) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯКОЭФФИЦИЕНТА ОТРАЖЕНИЯ И СДВИГА ФАЗЫАКУСТИЧЕСКИХ СИГНАЛОВ, содержащее последовательно соединенные широкополосный усилитель, термостатируемуюдвухканальную акустическую ячейку,сумматор, гетеродинный-приемник и осциллограф, модулирующий генератор,первый коммутатор, соединенный совходом сумматора, высокочастотный(ВЧ) генератор ипоследовательно соединенные линейный преобразователь исамописец, подключенные к выходу гетеродинного приемника, о т л и ч аю щ е е с я тем, что, с целью повыщения производительности и информативности контроля, оно снабжено вторым коммутатором, включенным междумодулирующим генератором и ВЧ-генератором, вторые входы осциллографа исамописца подключены к выходам второго коммутатора, в качестве модулирующего генератора использован генератбр парных импульсов,а ВЧ-генераторагенератор качающейся частоты.Изобретение относится к техникеакустических измерений и может бытьЙспользоваето для исследования вязкоуптугих параметров жидкостей."гзо бретение ОтноситсЯ к техе 1 икеакустическетх измерений и может бытьтт;тользонано дтя исследования везкоупругих параметров жидкостей,Известен измеритель коэффициентаОтр 1 женил акустических си 1 натон пОЗ -ноляютттий измерять модуль коз ффициента Отражения в ширОком диапазОне. блотс развертки, акустическую ячсйку,коммутатор, линии задержки, селекто- т 5ры импульсов, пиковые детекторы измеритель отношения напряжения1 .Недостатком этого устройства является то, что оно не позволяет измерять сдвиг Фазы следовательно, иакустический импеданс жидкости,Наиболее близким к изобретениюятляется устройство для измерениякоэффициента отражения и сдвига Фазттакустических сигналов, содержащее 25последовательно соединенные широкополосный усилитель, термостатируемуюдвухканальную акустическую ячейку,сумматор, гетеродинный приемник и ос"циллограо, модулирующийт генератор,первый коммутатор, соединенный совходотл сумттатора, высокочастотный1 ВЧт генератор и последонательносоединенные линейный преобразовательи самописец, подключенные к выходугс:еродин 1 ого приемника 2 1,35Недостатком этого устройства является то, что измерения на каждойчастоте и переход на другую частотузанимают длительное время, Кроме того,это усройство не позволяет вести 40автоматические измерения коэффициента отражее 1 ия 1 сдвига фазы Однощэеменно ,в короткий промежуток времени)на всех дискрстных частотах.Цель етзобретения - повышение производительности и информативностикснтроля.Поставленная цель достигается тем,что устройство для измерения коэффициента отражения и сдвига фазы акустических сигналов, содержащее последовательно соединенные широкополосныйусилитель, термостатируемую двухканальную акустическую ячейку, сумматор,гетеродинный приемник и осциллограф,модулирующий генератор, первый коммутатор, соединенный со входом сумматора, высокочастотный (ВЧ генератор,последовател:но соединенные линейныйпреобразователь и самописец, подключенные к нысоду гетеродинного приемниттст, снабжеето вт орым томтлутатором,включенным между модулирующим ге,нер ат ором и В Ч- генератором, вт Орые вхо-,ды осциллографа и самописца подключены к ныходач нторого коммутатора, в 65 качестве тлодулирующего генератора использован генератор парных импульсов,а ВЧ-генератора - генератор качающейся частоты.На чертеже приведена. блок-схемаустройства для измерения коэффициента отражения и сдвига фазы акустических сигналов,Устройство для измерения коэффициента отражения и сдвига Фазы акустических сигналов состоит из пстследовательно соединенных широкополосногоусилителя 1, термостатируемой акустической ячейки 2 с рабочим и эталоннымканалами 3 и 4, сумматора.5, первогокоммутатора б, гетеродинного приемни -ка 7, осциллографа 8 и линейного преобразователя 9, второго коммутатора10, включенного между генератором 11парных импульсов и ВЧ-генератором 12,.и самописца 13.. Устройство работает следующим образом,Коммутатор 10, запускаемый генератором 11 парных импульсов, модулирует генератор 12 качающейся частоты, синхронизирует осциллограф 8-и переключает каналы самописца 13. Радиоимпульсы, генерируемые генератором 12, усиливаются усилителем 1 и попацают н термостатируемую акустическую ячейку 2 с каналами 3 и 4, где с помощью кварцевых пластинок Х-среза пре,образуются в поперечные акустические волны с чаототами, соответствующими резонансным нечетным гармоникам пьезопреобразователей, Пройдя рабочий и эталонный акустические каналы 3 и 4, сйгналы снова преобразуются в радио- импульсы и поступают в сумматор 5,управляемый коммутатором б.Благодаря этой коммутации в приемник 7 поступают поочередно радиоимпульсы с рабочего и эталонного каналов и их сумма. Однсвременно на вход внешнего гетеродина приемника 7 поступают радиоимпульсы с генератора 12 с частотой заполнения, превышающей частоту рабочего сигнала на величину, равную промежуточной частоте приемника 7, С выхода приемника 7 нидеосигналы поступают через линейный преобразователь 9 на самописец 13 и контролируются Осциллот"рафом 8.Затем коэффициент отражения и сдвиг фазы рассчитываются по известным. зависимостям. Благодаря регулируемой линии задержки генератора 11 сигналы каждой пары задерживатбтся друг относительно друга на время, соответствующее нремени прохождений выбранного номера отраженного,акусти-.ческого сигнала через акустическую ячейку. Период повторения пар импульсон соответствует нремени полного за1030720 тухания отраженных акустических сиги алов различной частоты.Описанное устройство позволяетавтоматизировать процесс измерения при исследовании вязкоупругих свойств жидкостей в широком диапазоне частот, 5 тем самым значительно сокрашает время измерения. Составитель Т.Николаеведактор Н,Лазаренко ТехредМ,Гергель Корректор Ю. Иакаренк 873 нного кений и 35, Рауш исное ета СССРытийя наб., д.4/5 Филиал ППП "Патент", г.ужгород, ул.Проектная,Заказ 5203/45 ВНИИПИ по де 113035, Тираж осударств ам изобре Иосква, Ж Повышение скорости процесса измеоения на разных частотах позволяет проводить исследования частотной зависимости кинетики таких процессов, как полимеризация, гидролиз, а также процессов, обусловленных изменением температуры, например, фазовые переходы термотронных жидких кристаллов.
СмотретьЗаявка
3294247, 21.05.1981
СПЕЦИАЛИЗИРОВАННОЕ КОНСТРУКТОРСКОЕ БЮРО С ОПЫТНЫМ ПРОИЗВОДСТВОМ ОТДЕЛА ТЕПЛОФИЗИКИ АН УЗССР, ОТДЕЛ ТЕПЛОФИЗИКИ АН УЗССР
ХАКИМОВ ОРТЫГАЛИ ШАРИПОВИЧ, РЕЗНИК ЕФИМ КОНСТАНТИНОВИЧ, КАРАБАЕВ МУХАММАДЖОН, ХУДАЙБЕРДЫЕВ ВИТАЛИЙ НОРМУХАМЕДОВИЧ
МПК / Метки
МПК: G01N 29/00
Метки: акустических, коэффициента, отражения, сдвига, сигналов, фазы
Опубликовано: 23.07.1983
