Способ автоматического управления процессом обработки шрота в шнековом испарителе

Номер патента: 1026122

Авторы: Иванова, Масленников, Тагиев

ZIP архив

Текст

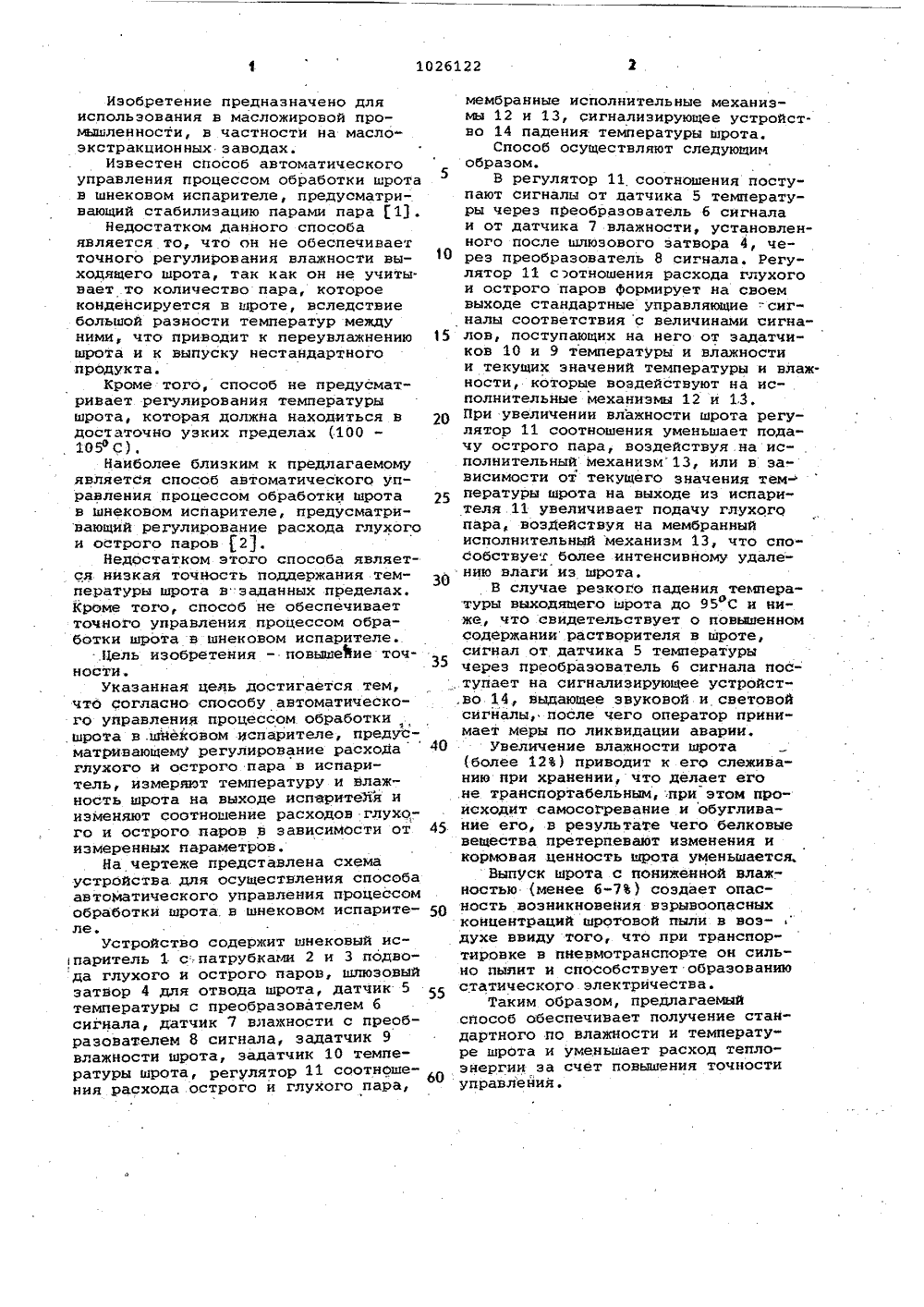

ИСАНИЕ ИЗОБРЕТЕН Я Фвве 4 ГОСУДАРСТВЕННЫЙ КОМИТЕТ, СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ К АВТОРСКОМУ СВИДЕТЕЛЬСВ 1(56) Авторское свидетельство СССР В 721427, кл. С 11 В 1/10, 1977.2. Яценко В.ф. и др. Основы автоматизации технологических процессов масложирового производства. М фПищевая промышленность", 1976, с. 178-186..80102612(54 ) (57) СПОСОБ АВТОМАТИЧЕСКОГОУПРАВЛЕНИЯ ПРОЦЕССОМ ОБРАБОТКИ ШРОТАВ ШНЕКОВОМ ИСПАРИТЕЛЕ, предусматриваюший регулирование-расхода глухогои острого пара в испаритель, о т л ич а юц и й с я тем, что, с цельюповышения точности, измеряют температуру и влажность шрота на выходе.испарителя и изменяют соотношениерасходов глухого и острого паров взависимости от измеренных параметров.тировке в пневмотранспорте он сильно пыпит и способствует образованию 55статического электричества.Таким образом, предлагаемыйспособ обеспечивает получение стандартного по влажности и температуре шрота и уменьшает расход теплоэнергии эа счет повышения точности управления,Изобретение предназначено дляиспользования в масложировой проьыаленности, в частности на масло"экстракционных заводах.Известен способ автоматическогоуправления процессом обработки шротав шнековом испарителе, предусматривающий стабилизацию парами пара 13Недостатком данного способаявляется то, что пн не обеспечиваетточного регулирования влажности выходящего шрота, так как он не учиты.вает то количество пара, котороеконденсируется в шроте, вследствиебольшой разности температур междуними, что приводит к переувлажнениюшрота и к выпуску нестандартногопродукта.Кроме того, способ не предусматривает регулирования температурышрота, которая должна находиться вдостаточно узких пределах (100 -105 ф С) .Наиболее близким к предлагаемомуявляется способ автоматического управления процессом обработки шротав шиековом испарителе, предусматривающий регулирование расхода глухогои острого паров 12).Недостатком этого способа является низкая точность поддержания температуры шрота в"заданных пределах.Кроме того, способ не обеспечиваетточного управления процессом обработки шрота в шнековом испарителеЦель изобретения - повышение точности.Указанная цель достигается тем,что согласно способу автоматического управления процессом обработки.шрота в .шйековом испарителе, предусматривающему регулирование расходаглухого и острого пара в испаритель, измеряют температуру и влажность шрота на выходе испаритепя иизменяют соотношение Расходов глухого и острого паров в зависимости отизмеренных параметров,На чертеже представлена схемаустройства.для осуществления способаавтоматического управления процессомобработки шрота.в шнековом испарителе,Устройство содержит шнековый испаритель 1 с патрубками 2 и 3 подвода глухого и острого паров, шлюзовыйзатвор 4 для отвода шрота, датчик 5температуры с преобразователем бсигнала, датчик 7 влажности с преобразователем 8 сигнала, эадатчик 9влажности шрота, задатчик 10 температуры шрота, регулятор 11 соотношения расхода острого и глухого пара,мембранные исполнительные механизмы 12 и 13, сигнализирующее устройство 14 падения температуры шрота.Способ осуществляют следующимобразом.В регулятор 11 соотношения поступают сигналы от датчика 5 температуры через преобразователь 6 сигналаи от датчика 7 влажности, установленного после шлюзового затвора 4, че О рез преобразователь 8 сигнала. Регулятор 11 соотношения расхода глухогои острого паров формирует на своемвыходе стандартные управляющие в сигналы соответствия с величинами сигна лов, поступающих на него от задатчиков 10 и 9 температуры и влажностии текущих значений температуры и влажности, которые воздействуют на исполнительные механизмы 12 и 1,3.При увеличении влажности шрота регулятор 11 соотношения уменьшает подачу острого пара, воздействуя на исполнительный механизм 13, или в зависимости от текущего значения тем-пературы шрота на выходе из испарителя 11 увеличивает подачу глухогопара, воздействуя на мембранныйисполнительный механизм 13, что способствует более интенсивному удалеО нию влаги из шротаВ случае резкого падения температуры выходящего шрота до 95 С и ниже, что свидетельствует о повышенномсодержании растворителя в шроте,сигнал от датчика 5 температурычерез преобразователь б сигнала поступает на сигнализирующее устройст.во 14, выдающее звуковой.и световойсигналы, после чего оператор принимает меры по ликвидации аварии.40 Увеличение влажности шрота(более 12) приводит к его слеживанию нри хранении, что делает его.не транспортабельным,при этом происходит самосогревание и обуглива ние его, в Результате чего белковыевещества претерпевают изменения икормовая ценность шрота уменьшается,Выпуск шрота с пониженной влаж."ностью (менее 6-7 Ъ) создает опасность возникновения взрывоопасныхконцентраций шротовой пыли в воэдухе ввиду того, что при транспор,СоставителЪ Г. Богачева ереда Техред М. Тенер коррекедактор Билак Филиал ППП "патент", г. Ужгород, ул. Проектная, д аказ 4558/40 Тираж ВНИИПИ Государс по делам изо 113035, Москва, Ж

Смотреть

Заявка

3411221, 22.03.1982

НАУЧНО-ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ "МАСЛОЖИРПРОМ"

ТАГИЕВ ШАФИ КАМИЛЬЕВИЧ, ИВАНОВА СВЕТЛАНА АЛЕКСАНДРОВНА, МАСЛЕННИКОВ ГЕОРГИЙ СЕРГЕЕВИЧ

МПК / Метки

МПК: G05D 27/00

Метки: испарителе, процессом, шнековом, шрота

Опубликовано: 30.06.1983

Код ссылки
