Устройство для разобщения сортиментов

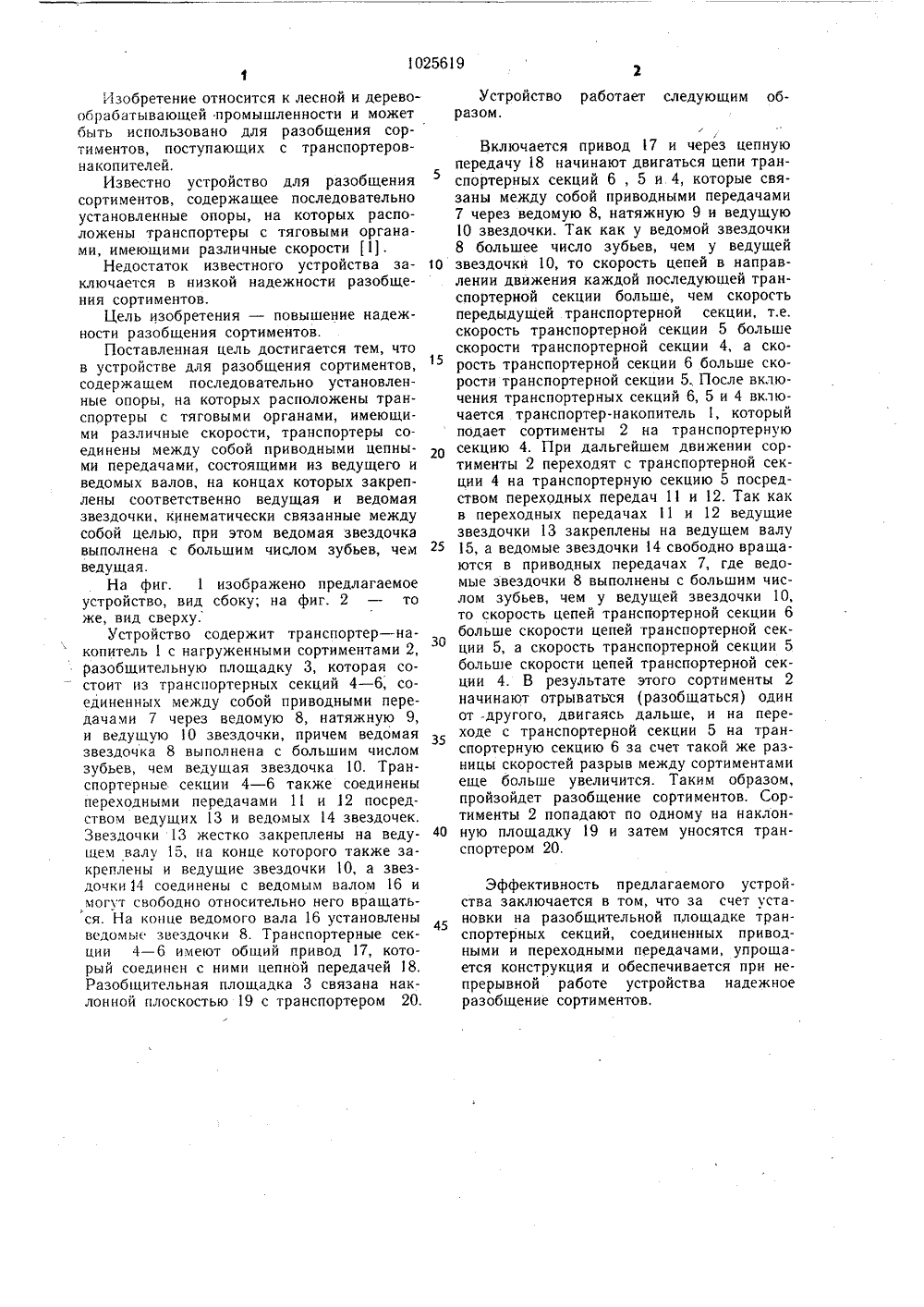

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 025 511 В 65 б 47/52 ОПИСАНИЕ ИЗОБРЕТК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ОСУДАРСТВЕННЫЙ НОМИТЕТ СССР О ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИ(71) Проектно-конструкторское бюро мебели Министерства мебельной и деревообрабатывающей промышленности ЛитовскойССР(54) (57) УСТРОЙСТВО ДЛЯ РАЗОБЩЕНИЯ СОРТИМЕНТОВ, содержащее последовательно установленные опоры, на которых расположены транспортеры с тяговыми органами, имеющими различные скорости, отличающееся тем, что, с целью повышения надежности разобщения сортиментов, транспортеры соединены между собой приводными цепными передачами, состоящими нз ведущего и ведомых валов, на концах которых закреплены соответственно ведущая и ведомая звездочки, кинематически связанные между собой цепью, при этом ведомая звездочка выполнена с большим числом зубьев, чем ведущая.Изобретение относится к лесной и деревообрабатывающей промышленности и можетбыть использовано для разобщения сортиментов, поступ аюших с транспортеровнакопителей,Известно устройство для разобщениясортиментов, содержащее последовательноустановленные опоры, на которых расположены транспортеры с тяговыми органами, имеющими различные скорости 1.Недостаток известного устройства заключается в низкой надежности разобщения сортиментов.Цель изобретения - повышение надежности разобщения сортиментов.Поставленная цель достигается тем, чтов устройстве для разобщения сортиментов,содержащем последовательно установленные опоры, на которых расположены транспортеры с тяговыми органами, имеюшими различные скорости, транспортеры соединены между собой приводными цепными передачами, состоящими из ведущего иведомых валов, на концах которых закреплены соответственно ведущая и ведомаязвездочки, кинематически связанные междусобой целью, при этом ведомая звездочкавыполнена с большим числом зубьев, чемведущая.На фиг, 1 изображено предлагаемоеустройство, вид сбоку; на фиг. 2 - тоже, вид сверху.Устройство содержит транспортер - на 30копитель 1 с нагруженными сортиментами 2,разобшительную площадку 3, которая состоит из транспортерных секций 4 - 6, соединенных между собой приводными передачами 7 через ведомую 8, натяжную 9,и ведущую 10 звездочки, причем ведомаязвездочка 8 выполнена с большим числомзубьев, чем ведущая звездочка 10. Транспортерные секции 4 - 6 также соединеныпереходными передачами 1 и 12 посредством ведущих 13 и ведомых 14 звездочек,Звездочки 13 жестко закреплены на ведущем валу 15, на конце которого также закреплены и ведушие звездочки 1 О, а звездочки 14 соединены с ведомым валом 16 имогут свободно относительно него врашаться. На конце ведомого вала 16 установленыведомые звездочки 8. Транспортерные секции 4 - 6 имеют общий привод 17, который соединен с ними цепной передачей 18.Разобшительная площадка 3 связана наклонной плоскостью 19 с транспортером 20. Устройство работает следующим образом.Включается привод 17 и через цепную передачу 18 начинают двигаться цепи транспортерных секций 6, 5 и 4, которые связаны между собой приводными передачами 7 через ведомую 8, натяжную 9 и ведущую 10 звездочки. Так как у ведомой звездочки 8 большее число зубьев, чем у ведущей звездочки 10, то скорость цепей в направлении движения каждой последующей транспортерной секции больше, чем скорость передыдущей транспортерной секции, т.е. скорость транспортерной секции 5 больше скорости транспортерной секции 4, а скорость транспортерной секции 6 больше скорости транспортерной секции 5. После включения транспортерных секций 6, 5 и 4 включается транспортер-накопитель 1, который подает сортименты 2 на транспортерную секцию 4. При дальгейшем движении сортименты 2 переходят с транспортерной секции 4 на транспортерную секцию 5 посредством переходных передач 11 и 12. Так как в переходных передачах 11 и 12 ведущие звездочки 13 закреплены на ведущем валу 15, а ведомые звездочки 14 свободно вращаются в приводных передачах 7, где ведомые звездочки 8 выполнены с большим числом зубьев, чем у ведущей звездочки 10, то скорость цепей транспортерной секции 6 больше скорости цепей транспортерной секции 5, а скорость транспортерной секции 5 больше скорости цепей транспортерной секции 4. В результате этого сортименты 2 начинают отрываться (разобщаться) один от .другого, двигаясь дальше, и на переходе с транспортерной секции 5 на транспортерную секцию 6 за счет такой же разницы скоростей разрыв между сортиментами еше больше увеличится. Таким образом, пройзойдет разобщение сортиментов. Сортименты 2 попадают по одному на наклонную площадку 19 и затем уносятся транспортером 20. Эффективность предлагаемого устройства заключается в том, что за счет установки на разобшительной плошадке транспортерных секций, соединенных приводными и переходными передачами, упрошается конструкция и обеспечивается при непрерывной работе устройства надежное разобщение сортиментов,с т Ти Трофим ставитель Лхред И. Верраж 949рственногообретений- 35, РауИ ПИ Госуда по делам иМосква, Ж ППП Патент комитетаи открытшская набод, ул, П кКорректор В. ГириПодписноеСССРйд. 4/5роектная, 4
