Приемник фазоманипулированных сигналов

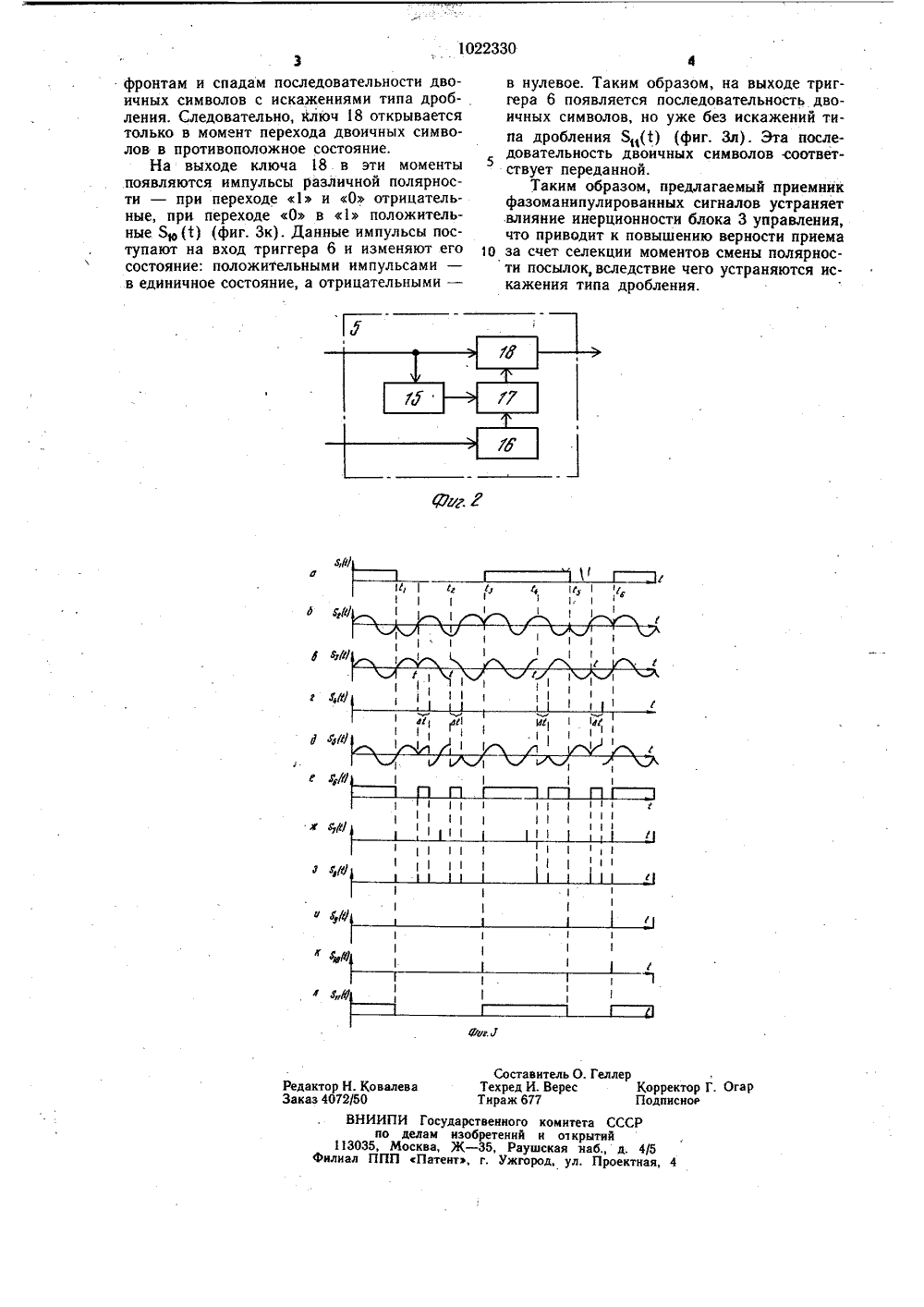

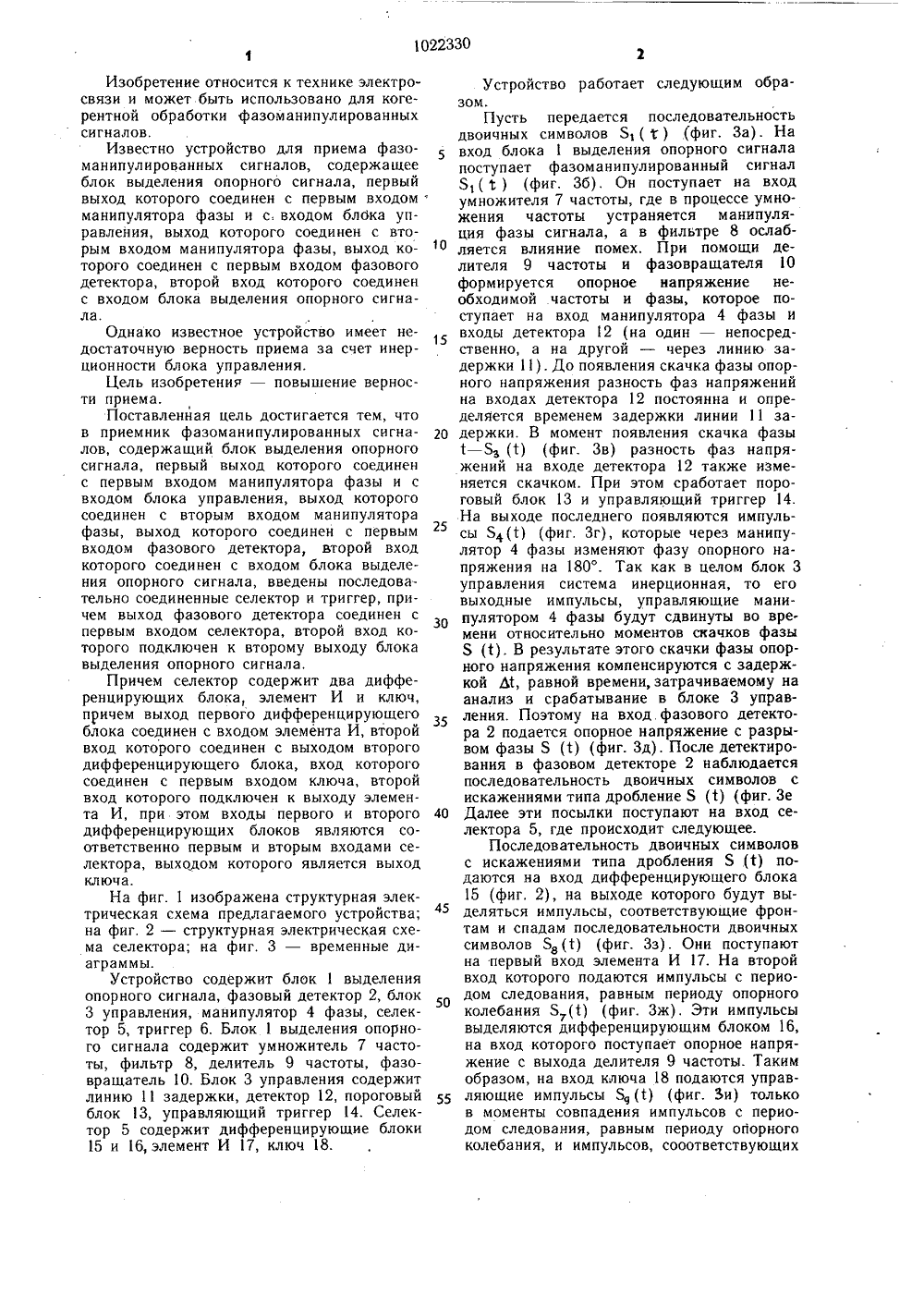

СОКИ СОВЕТСНИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИН з(59 Н 04 1. 27/22 ОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 3 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ(54) (57) 1. ПРИЕМНИК фАЗОМАНИПУЛИРОВАННЫХ СИГНА,ЛОВ, содержащийблок выделения опорного сигнала, первыйвыход которого соединен с первым входомманипулятора фазы и с входом блока управления, выход которого соединен с вторым входом манипулятора фазы, выход которого соединен с первым входом фазовогодетектора, второй вход которого соединен свходом блока выделения опорного сигнала,отличающийся тем, что, с целью повышения,ЯО 1022330 А достоверности приема, в него введены последовательно соединенные селектор и триггер, причем выход фазового детектора соединен с первым входом селектора, второй вход которого подключен к второму выходу блока выделения опорного сигнала.2. Приемник по п. 1, отличающийся тем, что селектор содержит два дифференцирующих блока, элемент И и ключ, причем выход первого дифференцирующего блока соединен с первым входом элемента И, второй вход которого соединен с выходом второго дифференцирующего блока, вход которого соединен с первым входом ключа, второй вход которого подключен к выходу элемента И, при этом входы первого и второго дифференцирующих блоков являются соответственно первым и вторым входами селектора, выходом которого является выход ключа.Изобретение относится к технике электросвязи и может быть использовано для когерентной обработки фазоманипулированныхсигналов.Известно устройство для приема фазоманипулирова нных сигналов, содержащееблок выделения опорного сигнала, первыйвыход которого соединен с первым входомманипулятора фазы и с: входом блока управления, выход которого соединен с вторым входом манипулятора фазы, выход которого соединен с первым входом фазовогодетектора, второй вход которого соединенс входом блока выделения опорного сигнала.Однако известное устройство имеет недостаточную верность приема за счет инерционности блока управления.Цель изобретения - повышение верности приема.Поставленная цель достигается тем, чтов приемник фазоманипулированных сигналов, содержащий блок выделения опорногосигнала, первый выход которого соединенс первым входом манипулятора фазы и свходом блока управления, выход которогосоединен с вторым входом манипуляторафазы, выход которого соединен с первымвходом фазового детектора, второй входкоторого соединен с входом блока выделения опорного сигнала, введены последовательно соединенные селектор и триггер, причем выход фазового детектора соединен спервым входом селектора, второй вход которого подключен к второму выходу блокавыделения опорного сигнала,Причем селектор содержит два дифференцирующих блока, элемент И и ключ,причем выход первого дифференцирующегоблока соединен с входом элемента И, второйвход которого соединен с выходом второгодифференцирующего блока, вход которогосоединен с первым входом ключа, второйвход которого подключен к выходу элемента И, при этом входы первого и второгодифференцирующих блоков являются соответственно первым и вторым входами селектора, выходом которого является выходключа.На фиг. 1 изображена структурная электрическая схема предлагаемого устройства;на фиг. 2 - структурная электрическая схема селектора; на фиг. 3 - временные диаграммы.Устройство содержит блок 1 выделенияопорного сигнала, фазовый детектор 2, блок3 управления, манипулятор 4 фазы, селектор 5, триггер 6. Блок 1 выделения опорного сигнала содержит умножитель 7 частоты, фильтр 8, делитель 9 частоты, фазовращатель 10. Блок 3 управления содержитлинию 11 задержки, детектор 12, пороговыйблок 13, управляющий триггер 14. Селектор 5 содержит дифференцирующие блоки15 и 16, элемент И 17, ключ 18. Устройство работает следующим образом.Пусть передается последовательностьдвоичных символов 5, ( Т ) (фиг. За), На вход блока 1 выделения опорного сигнала поступает фазоманипулированный сигнал 1( т ) (фиг. Зб). Он поступает на вход умножителя 7 частоты, где в процессе умножения частоты устраняется манипуляция фазы сигнала, а в фильтре 8 ослабляется влияние помех. При помощи делителя 9 частоты и фазовращателя 10 формируется опорное напряжение необходимой частоты и фазы, которое поступает на вход манипулятора 4 фазы и 15входы детектора 12 (на один - непосредственно, а на другой - через линию задержки 11). До появления скачка фазы опорного напряжения разность фаз напряжений на входах детектора 12 постоянна и определяется временем задержки линии 11 за держки. В момент появления скачка фазы1 - Яз (1) (фиг. Зв) разность фаз напряжений на входе детектора 12 также изменяется скачком. При этом сработает пороговый блок 13 и управляющий триггер 14.На выходе последнего появляются импульсы 54(1) (фиг. Зг), которые через манипулятор 4 фазы изменяют фазу опорного напряжения на 180. Так как в целом блок 3 управления система инерционная, то его выходные импульсы, управляющие манипулятором 4 фазы будут сдвинуты во времени относительно моментов скачков фазы(1). В результате этого скачки фазы опорного напряжения компенсируются с задержкой Ы, равной времени, затрачиваемому на анализ и срабатывание в блоке 3 управления. Поэтому на вход фазового детектора 2 подается опорное напряжение с разрывом фазы Ь (1) (фиг. Зд). После детектирования в фазовом детекторе 2 наблюдается последовательность двоичных символов с искажениями типа дробление 5 (1) (фиг. Зе 40 Далее эти посылки поступают на вход селектора 5, где происходит следующее.Последовательность двоичных символовс искажениями типа дробления Ь .(1) подаются на вход дифференцирующего блока 15 (фиг. 2), на выходе которого будут вы деляться импульсы, соответствующие фронтам и спадам последовательности двоичных символов Я (1) (фиг. Зз). Они поступают на первый вход элемента И 17. На второй вход которого подаются импульсы с периодом следования, равным периоду опорного колебания 5 ) (фиг. Зж). Эти импульсы выделяются дифференцирующим блоком 16, на вход которого поступает опорное напряжение с выхода делителя 9 частоты. Таким образом, на вход ключа 18 подаются управляющие импульсы 5 ц (1) (фиг. Зи) только в моменты совпадения импульсов с периодом следования, равным периоду опорного колебания, и импульсов, сооответствующих1022330 6 6 4 11. 1 1 1 ф дф/ Составитель О. Гелехред И. Верескраж 677 рректор Г. ОгдписиоР едактор Н. Ковалеваказ 407250ВНИИПИ Государспо делам изо 113035, Москва, Ж - илиал ППП сПатент,фронтам и спадам последовательности двоичных символов с искажениями типа дробления. Следовательно, ключ 18 открывается только в момент перехода двоичных символов в противоположное состояние.На выходе ключа 18 в эти моменты появляются импульсы различной полярности - при переходе 1 и О отрицательные, при переходе О в 1 положительные Зщ(1) (фиг. Зк). Данные импульсы поступают на вход триггера 6 и изменяют его состояние: положительными импульсами - в единичное состояние, а отрицательными -в нулевое. Таким образом, на выходе триггера 6 появляется последовательность двоичных символов, но уже без искажений типа дробления(1) (фиг, Зл). Эта последовательность двоичных символов соответствует переданной.Таким образом, предлагаемый приемникфазоманипулированных сигналов устраняетвлияние инерционности блока 3 управления,что приводит к повышению верности приема10 за счет селекции моментов смены полярности посылок, вследствие чего устраняются искажения типа дробления,венного комитета СССРретеиий и от крытий35, Раушская иаб д. 4/5г, Ужгород, ул. Проектная, 4
