Устройство для размола волокнистых целлюлозосодержащих материалов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

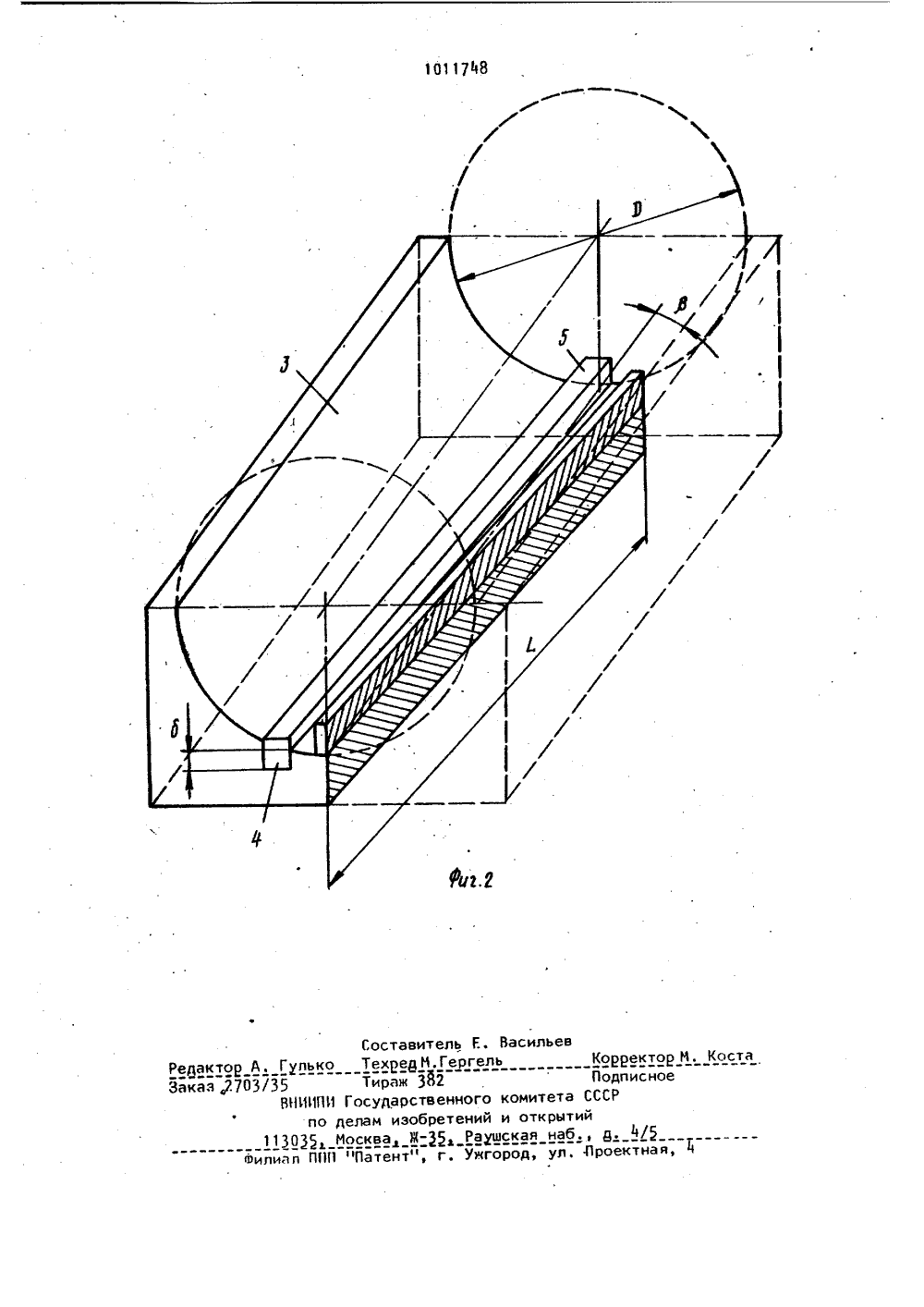

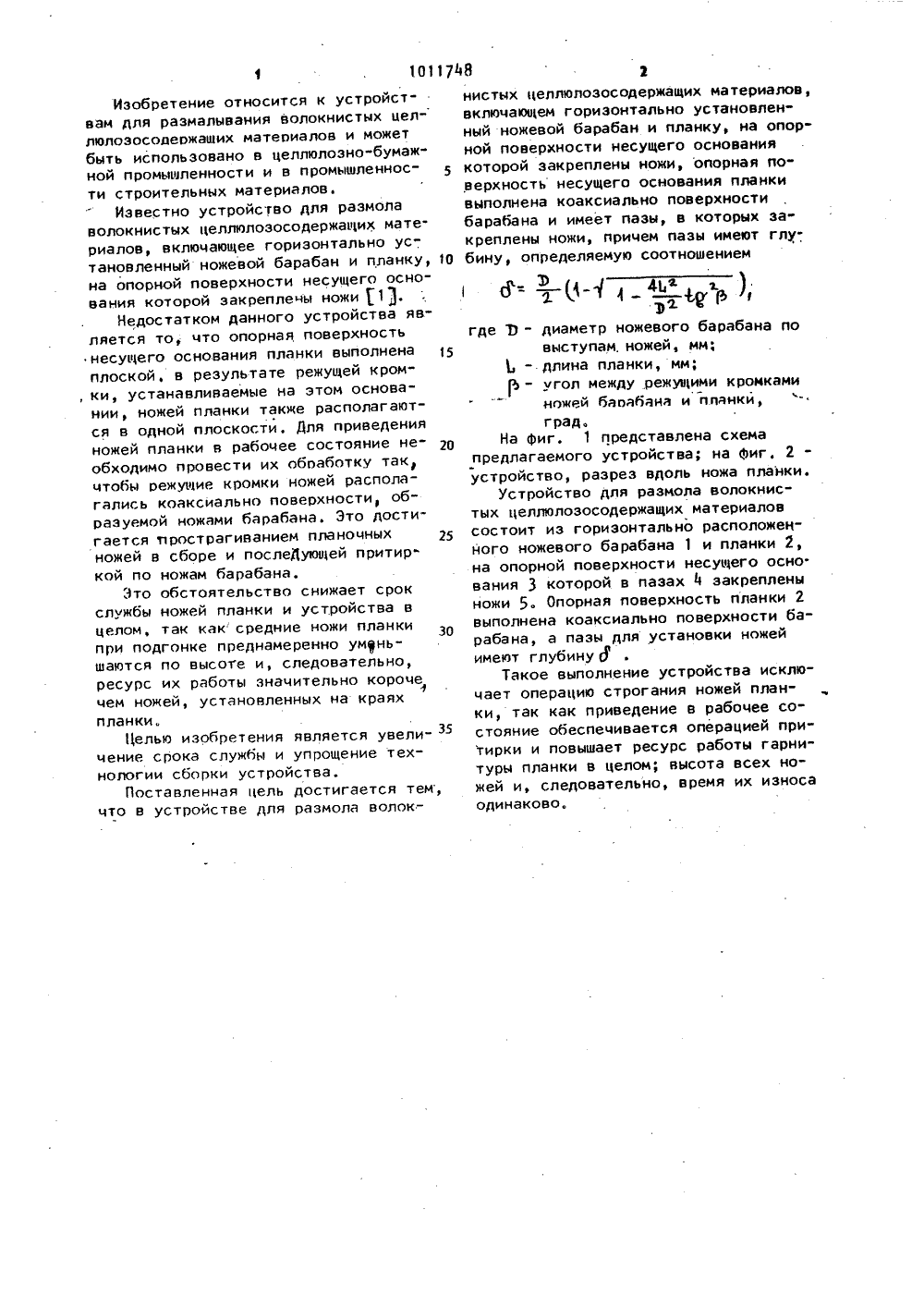

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСКИХРЕСПУВЛИН 80,Эао 2 ОБРЕТЕНИЯЕЛЬСТВУ ПИСАНИ АВ ГОРСКОМУ 7 сЛ ДЕТ(56) 1, Щеглов И.И. Непрерывный раз-. мол волокнистой массы. М., Государственное издательство литературы по строительству, архитектуре и строи 1 ельным материалам, 1962, с. 170. (54)(И) устРойство Для РАзмолА ВоЛОКНИСТЙХ ЦЕЛДОЛОЗОСОДЕРЖАЩИХ МАТЕРИАЛОВ, включающее горизонтально усо ами ГОСУДАРСТВЕННЫЙ КОМИТЕТ ССС ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЬ тановленный ножевой барабан и планку, на опорной поверхности несущегооснования которой закреплены ножи,о т л и ч а ю щ е е с я тем, что, сцелью увеличения срока службы и упрощения технологии сборки, опорная поверхность несущего основания планкивыполнена коаксиально поверхностибарабана и имеет пазы, в которых закреплены ножи, причем пазы имеют глубину, определяемую соотноюением еЭ - диаметр ножевого бараб выступам ножей, мм;- длина планки, мм; Ь - угол между режущими кро ножей барабана и планкИзобретение относится к устройствам для размалывания волокнистых целлюлоэосодеожаших материалов и может быть использовано в целлюлозно-бумажной промышленности и в промышленности строительных материалов.Известно устройство для размола волокнистых целлюлоэосодержащих материалов, включающее горизонтально установленный ножевой барабан и планку, 10 на опорной поверхности несущего основания которой закреплены ножи1.Недостатком данного устройства является то, что опорная поверхность несущего основания планки выполнена плоской, в результате режущей кром, ки, устанавливаемые на этом основании, ножей планки также располагаются в одной плоскости, Для приведения ножей планки в рабочее состояние необходимо провести их обоаботку так чтобы режущие кромки ножей располагались коаксиально поверхности, образуемой ножами барабана, Это достигается прострагиванием планочныхножей в сборе и послеДующей притиркой по ножам барабана.Это обстоятельство снижает срокслужбы ножей планки и устройства в целом, так как средние ножи планкипри подгонке преднамеренно умвньшаются по высоге и, следовательно, ресурс их работы значительно короче чем ножей, установленных на краях планки.Целью изобретения является увели- З 5 чение срока службы и упрощение технологии соорки устройства.Поставленная цель достигается тем,что в устройстве для размола волокнистых целлюлоэосодержащих материалов,включающем горизонтально установленный ножевой барабан и планку, на опорной поверхности несущего основаниякоторой закреплены ножи, опорная по"верхность несущего основания планкивыполнена коаксиально поверхностибарабана и имеет пазы, в которых закреплены ножи, причем пазы имеют глубину, определяемую соотношениемо=, М 4 ф,)где 0 - диаметр ножевого барабана повыступам, ножей, мм;- длина планки, мм;Ъ - угол между, режущими кромкаминощей баоабэна и ппанки,град.На фиг. 1 представлена схемапредлагаемого устройства; на фиг, 2 устройство, разрез вдоль ножа планки,Устройство для размола волокнистых целлюлозосодержащих материаловсостоит из горизонтально расположенного ножевого барабана 1 и планки 2,на опорной поверхности несущего осно.вания 3 которой в пазах 1 закрепленыножи 5. Опорная поверхность планки 2выполнена коаксиально поверхности барабана, а пазы для установки ножейимеют глубину дТакое выполнение устройства исключает операцию строгания ножей планки, так как приведение в рабочее состояние обеспечивается операцией притирки и повышает ресурс работы гарнитуры планки в целом; высота всех ножей и, следовательно, время их износаодинаково.Коста Коррект Реда ор А. Гульк Составитель Е. Васильев о Техоео И, Гергель Тираж 3 о 2 И Государственного комитета делам изобретений и открыт Москва И-Я Раушская наб П "Патент", г. Ужгород, ул.
СмотретьЗаявка
2943639, 24.06.1980
ВСЕСОЮЗНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ И ПРОЕКТНО КОНСТРУКТОРСКИЙ ИНСТИТУТ КРОВЕЛЬНЫХ И ГИДРОИЗОЛЯЦИОННЫХ МАТЕРИАЛОВ И ИЗДЕЛИЙ
БАЛАН ВЛАДИМИР ПЕТРОВИЧ, БИЕНКО ВЛАДИМИР ДЕМЬЯНОВИЧ, ДИШКАВЦОВ ВЛАДИМИР ВАСИЛЬЕВИЧ, ШЕЛЕХОВ ВЛАДИМИР ИВАНОВИЧ, ШЛАФЕР ВОЛОДИЯ ЛИБЕРОВИЧ
МПК / Метки
МПК: D21D 1/04
Метки: волокнистых, размола, целлюлозосодержащих
Опубликовано: 15.04.1983
Код ссылки
<a href="https://patents.su/3-1011748-ustrojjstvo-dlya-razmola-voloknistykh-cellyulozosoderzhashhikh-materialov.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для размола волокнистых целлюлозосодержащих материалов</a>
