Способ определения поврежденной фазы при однофазных замыканиях на землю в сети с изолированной нейтралью

Номер патента: 1007050

Авторы: Григорьева, Кузнецов, Сагутдинов, Селивахин

ZIP архив

Текст

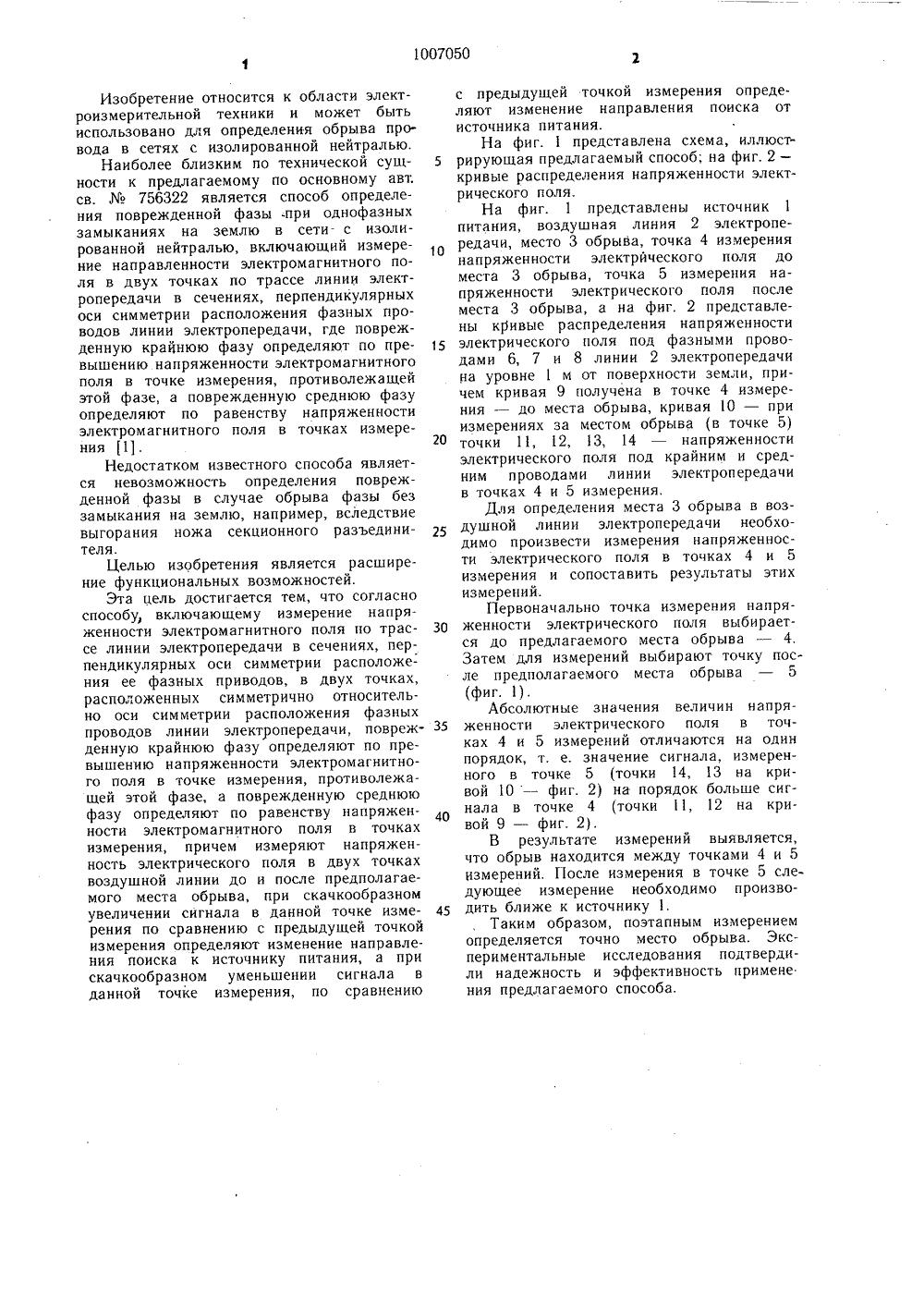

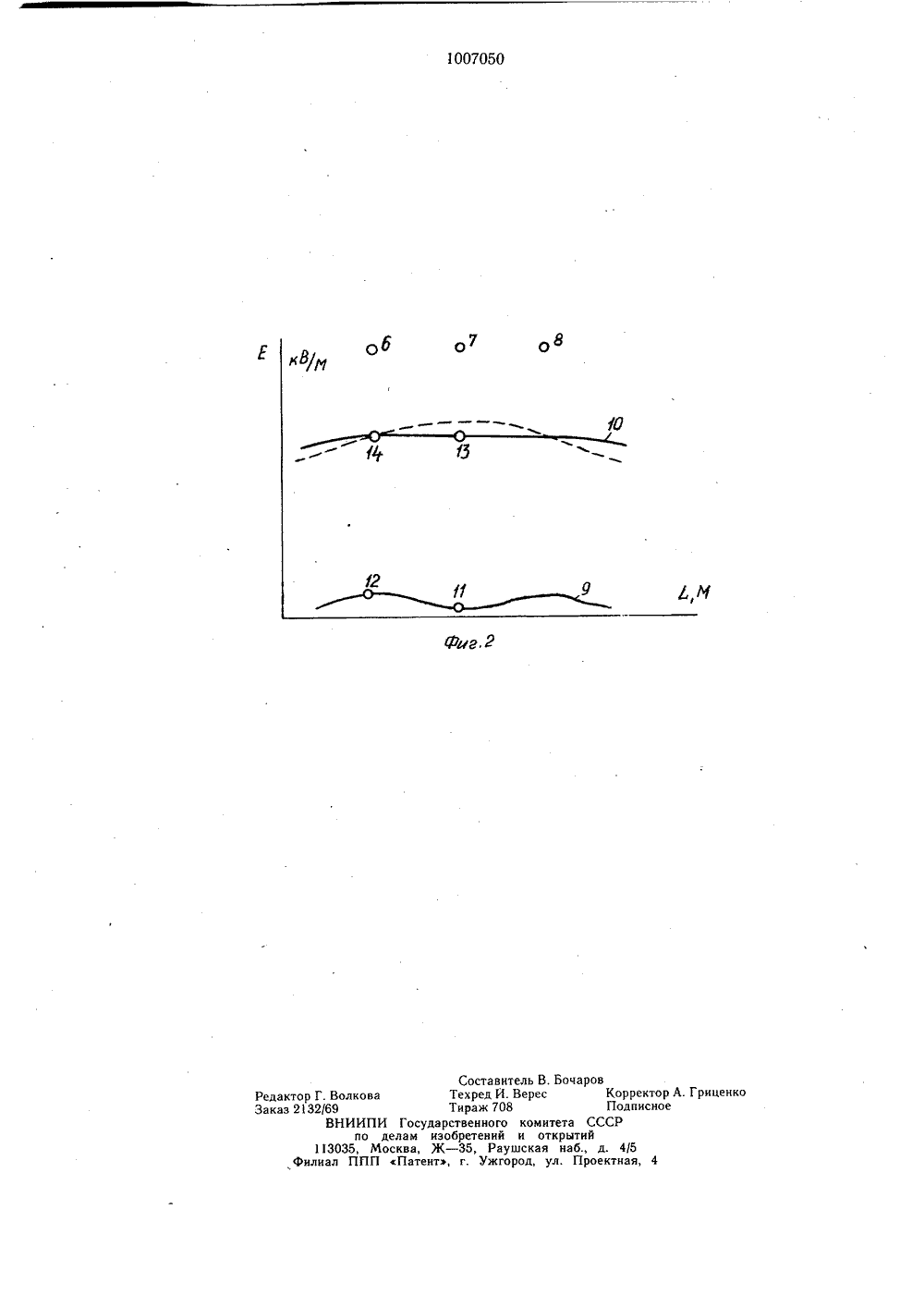

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК Э(5 Р б 01 К 31 45 ОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(71) Московский ордена Трудового Красного Знамени институт инженеров сельскохозяйственного производства им, В. П. Горячкина.(54) (57) СПОСОБ ОПРЕДЕЛЕНИЯ ПОВРЕЖДЕННОЙ ФАЗЫ ПРИ ОДНОФАЗНЫХ ЗАМЫКАНИЯХ НА ЗЕМЛЮ В СЕ 801007050 ТИ С ИЗОЛИРОВАННОЙ НЕЙТРАЛЬЮ по авт. св.756322, отличающийся тем, что, с целью расширения функциональных возможностей путем определения места обрыва, измеряют напряженность электрического поля в двух точках воздушной линии до и после предполагаемого места обрыва, причем при скачкообразном увеличении сигнала в данной точке измерения по сравнению с предыдущей точкой измерения определяют изменение направления поиска к источнику питания, а при скачкообразном уменьшении сигнала в данной точке измерения по сравнению с предыдущей точкой измерения определяют измененение направления поиска от источника питания.Изобретение относится к области электроизмерительной техники и может быть использовано для определения обрыва провода в сетях с изолированной нейтралью.Наиболее близким по технической сущности к предлагаемому по основному авт, св. Хо 756322 является способ определения поврежденной фазы -при однофазных замыканиях на землю в сети- с изолированной нейтралью, включающий измерение направленности электромагнитного поля в двух точках по трассе линии электропередачи в сечениях, перпендикулярных оси симметрии расположения фазных проводов линии электропередачи, где поврежденную крайнюю фазу определяют по превышению напряженности электромагнитного поля в точке измерения, противолежащей этой фазе, а поврежденную среднюю фазу определяют по равенству напряженности электромагнитного поля в точках измерения 11.Недостатком известного способа является невозможность определения поврежденной фазы в случае обрыва фазы без замыкания на землю, например, вследствие выгорания ножа секционного разъединителя.Целью изобретения является расширение функциональных возможностей,Эта цель достигается тем, что согласно способу, включающему измерение напряженности электромагнитного поля по трассе линии электропередачи в сечениях, перпендикулярных оси симметрии расположения ее фазных приводов, в двух точках, расположенных симметрично относительно оси симметрии расположения фазных проводов линии электропередачи, поврежденную крайнюю фазу определяют по превышению напряженности электромагнитного поля в точке измерения, противолежащей этой фазе, а поврежденную среднюю фазу определяют по равенству напряженности электромагнитного поля в точках измерения, причем измеряют напряженность электрического поля в двух точках воздушной линии до и после предполагаемого места обрыва, при скачкообразном увеличении сигнала в данной точке измерения по сравнению с предыдущей точкой измерения определяют изменение направления поиска к источнику питания, а при скачкообразном уменьшении сигнала в данной точке измерения, по сравнению 5 10 15 20 25 30 35 40 45 с предыдущей точкой измерения определяют изменение направления поиска отисточника питания.На фиг. 1 представлена схема, иллюстрирующая предлагаемый способ; на фиг. 2 -кривые распределения напряженности электрического поля.На фиг. 1 представлены источник 1питания, воздушная линия 2 электропередачи, место 3 обрыва, точка 4 измерениянапряженности электрйческого поля доместа 3 обрыва, точка 5 измерения напряженности электрического поля послеместа 3 обрыва, а на фиг. 2 представлены кривые распределения напряженностиэлектрического поля под фазными проводами 6, 7 и 8 линии 2 электропередачина уровне 1 м от поверхности земли, причем кривая 9 получена в точке 4 измерения - до места обрыва, кривая 10 - приизмерениях за местом обрыва (в точке 5)точки 11, 12, 13, 14 - напряженностиэлектрического поля под крайним и средним проводами линии электропередачив точках 4 и 5 измерения,Для определения места 3 обрыва в воздушной линии электропередачи необходимо произвести измерения напряженности электрического поля в точках 4 и 5измерения и сопоставить результаты этихизмерений.Первоначально точка измерения напряженности электрического поля выбирается до предлагаемого места обрыва - 4.Затем для измерений выбирают точку после предполагаемого места обрыва - 5(фиг. 1).Абсолютные значения величин напряженности электрического поля в точках 4 и 5 измерений отличаются на одинпорядок, т. е. значение сигнала, измеренного в точке 5 (точки 14, 13 на кривой 10 - фиг. 2) на порядок больше сигнала в точке 4 (точки 11, 12 на кривой 9 - фиг. 2).В результате измерений выявляется,что обрыв находится между точками 4 и 5измерений. После измерения в точке 5 следующее измерение необходимо производить ближе к источнику 1,Таким образом, поэтапным измерениемопределяется точно место обрыва. Экспериментальные исследования подтвердили надежность и эффективность применения предлагаемого способа.Редактор Г. ВолковЗаказ 2132/69ВНИИПпо113035,филиал ПП Составитель В.а Техред И. ВересТираж 708И Государственного комиделам изобретений и отМосква, Ж - 35, РаушскаяП Патент, г. Ужгород, у БочаровКорректор А. ГриценПодписноеета СССРрытийна 6., д. 4/5Проектная, 4

Смотреть

Заявка

3261502, 17.03.1981

МОСКОВСКИЙ ОРДЕНА ТРУДОВОГО КРАСНОГО ЗНАМЕНИ ИНСТИТУТ ИНЖЕНЕРОВ СЕЛЬСКОХОЗЯЙСТВЕННОГО ПРОИЗВОДСТВА ИМ. В. П. ГОРЯЧКИНА

САГУТДИНОВ РАСИХ ШАРАПОВИЧ, СЕЛИВАХИН АНАТОЛИЙ ИВАНОВИЧ, КУЗНЕЦОВ АНАТОЛИЙ ПАВЛОВИЧ, КУЗНЕЦОВ ЕВГЕНИЙ АЛЕКСЕЕВИЧ, ГРИГОРЬЕВА ВАЛЕНТИНА АЛЕКСЕЕВНА

МПК / Метки

МПК: G01R 31/08

Метки: замыканиях, землю, изолированной, нейтралью, однофазных, поврежденной, сети, фазы

Опубликовано: 23.03.1983
