Система электропитания с защитой

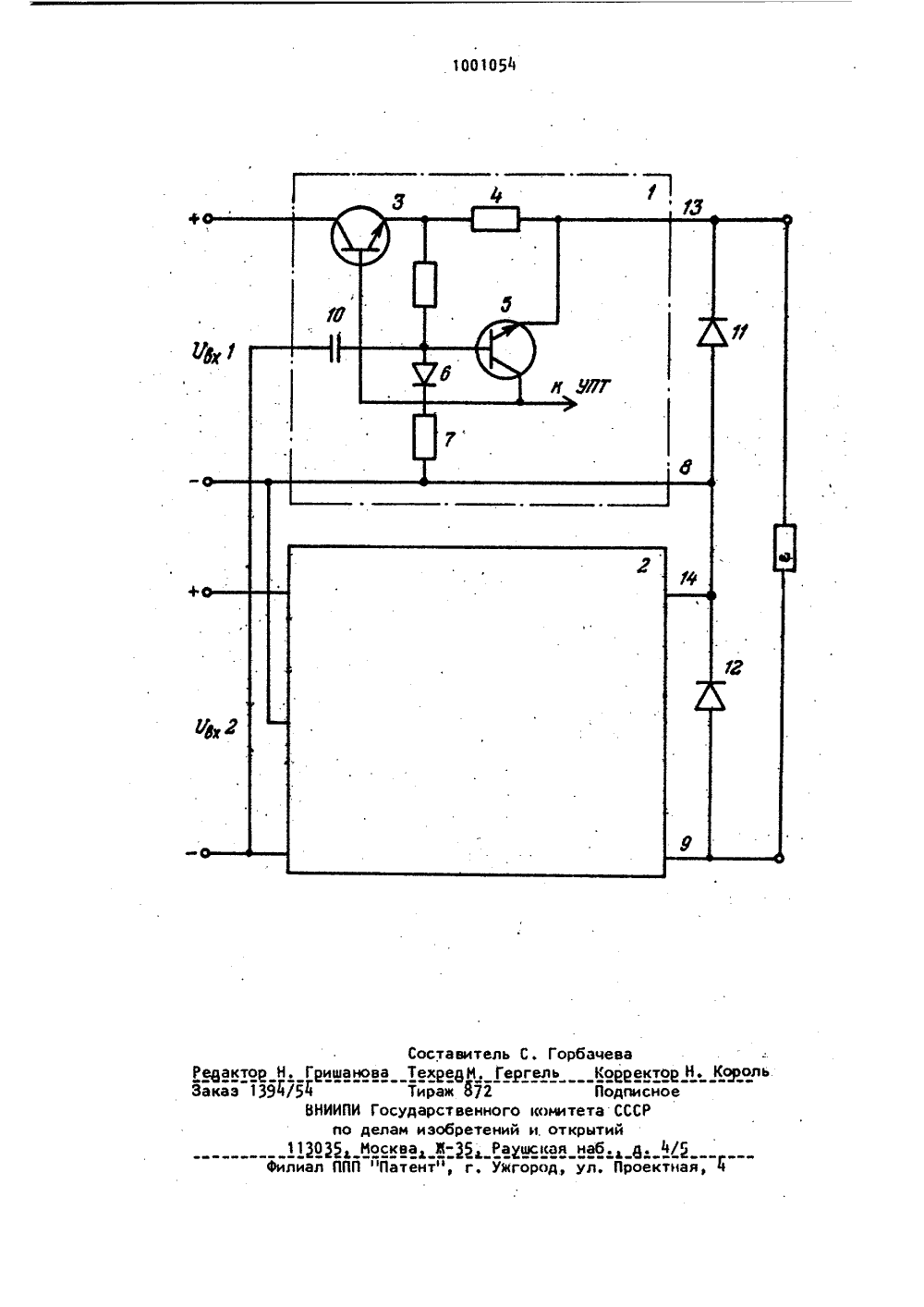

Союз СоветскнкСоциалистическихРеспублик 11)1001054 ТОРС КОМУ СВИДЕТЕЛЬСТВУ ное к авт. свид-ву КфвудвРстваемв кфмитет СССР алкам кзебретеикй и еткрытийт овано 28.02.83. Бюллетень Иублнкования описания 28 .02 К 621.316;- Изобретение относится к электро- технике, в частности к устройствам питания электронной аппаратуры.В основном авт.св. У 720370 описана система электропитания с защитой, содержащая по крайней мере два последовательно соединенных стабилизатора напряжений, каждый из которых состоит из последовательно включенных в силовую шину регулирующего элемента и датчика тока, шунтированного цепью база - эмиттер защитного транзистора, коллектор которого подсоединен с базой регулирующего транзистора, причем, к выходным выводам каждого из стабилизаторов подключен защитный диод и катод оси к положительной, а анодом к отрицательнойшине 111. Однако в известной системе электпитания с защитой возможно ложноесрабатывание защити одного из стабилизаторов в момент включения. Цель изобретения " исключение ложного срабатывания защиты при включе"нии системы,Поставленная цель достигается тем,что в систему электропитания с защи"той в каждый последовательно соеди"ненный стабилизатор введены диод, подключенный анодом к базе защитноготранзистора, а катодом - через резис"тор резистивного делителя - к отрицательной шине соответствующего стабилизатора, и конденсатор, включенный между базой защитного транзистора и отрицательной шиной последова"тельно включенного стабилизатораНа чертеже приведена схема систе-,мы электропитания с защитой.Система электропитания с защитойсодержит последовательно соединенныестабилизаторы 1 и 2, каждый из которых состоит из последовательно вклоценных в силовую шину регулирующеготранзистора 3, датчика 4 тока, шунтироеанного цепью база - эмиттер, за 3 10010 щитного транзистора 5, диода 6, под-ключенного анодом к базе защитного транзистора 5, а катодом - через резистор 7 резистивного делителя - к выходной шине 8 ( или 9 сеответствующего стабилизатора, конденсатор 10 включенный между базой защитного транзистора 5 и выходной шиной 9 (8 , последовательно включенного стабили" затора, а также защитные диоды 11 и 12, подключенные между выходными шинами 8, 13 и 9, 14Система работает следующин образом.Пусть входные напряжения Оу и (1 1 будут поданы на систему одновременно ,Предположим, что в момент включения за счет неидентичности характе-, ристик стабилизатор 2 вышел в режим стабилизации первым. Тогда напряжением между выходными шинами 9 и 14 стабилизатора 2 открывается защитный диод 11 и эмиттер защитного транзис", тора 5 оказывается под положительным потенциалом выходной шины 14 стабилизатора 2. Потенциал же базы защитного транзистора 5 в момент включения системы будет близок за счет тока заряда конденсатора 10 к отри цательному потенциалу выходной ши-. ны 9 стабилизатора 2, В результате защитный транзистор 5 на время переходного процесса окажется закрытым, Время открытия защитного транзистора 5 определяется постоянной времени заряда конденсатора 10, Диод 6 И включается последовательно с резистором 7 резистивного делителя для увеличения постоянной времени заряда конденсатора 10, так как при этом исключается возможность заряда кон 40 денсатора через резистор 7 реэистивного делителя. По мере того, как ста билиэатор 1 будет входить в режим стабилизации, т,е. регулирующий транзистор 3 будет открываться, напряжение между выходными шинами 8 и 13 стабилизатора 1 закроет защитныйдиод 11. Режим короткого замыкания на выходе стабилизатора 1 будет устранен, ток через датчик 4 тока будет обусловлен только сопротивлением нагрузки на выходе системою, поэтому с окончанием заряда конденсатора 10 транзистор 5 останется закрытым.Если пи включении системы первым в режиме стабилизации войдет стабили. затор 1, выходным напряжением стабилизатора 1 будет открыт защитный диод 12 и работа системы будет происходить аналогично описанной выше.Таким образом, предлагаемая система электропитания с защитой свободна от такого недостатка, как ложное срабатывание защиты в момент включения.формула изобретенияСистема электропитания с защитой по авт.св. М 720370, о т л и ч а ющ а я.с я тем, что, с целью исключения ложного срабатывания защиты при включении системы, в каждый из последовательно соединенных стабилизаторов введены диод, подключенный анодом к базе защитного транзистора, а катодом - через резистор реэистивного делителя - к отрицательной шине соответствующего стабилизатора, и конденсатор, включенный между базой защитного транзистора и отрицательной шиной последовательно включенного стабилизатора.Источники информации, принятые во внимание при экспертизе1, Авторское свидетельство СССР М 702370, кл.(з 05 Р 1/58, 1978.Составителнова Техревй. ГТираж 72ИИ И Государственнопо делам изобретенЮ 33 А ""Йл ППП Патент", г. У ль рН. 1 Ъв ю ее ев ю ю е г4 11 филиая,Редактоо Н. ГришааевмююююъеюевююевВВююевЗаказ 139 М/54Н П С. Горбачеваеугель ЕороектПодписио комитета СССРй и.открытийчшская наб. д.УююююаююавюююЮюЪаюгород, ул. Проек
