Плотина из местных материалов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 977559
Автор: Козлов
Текст

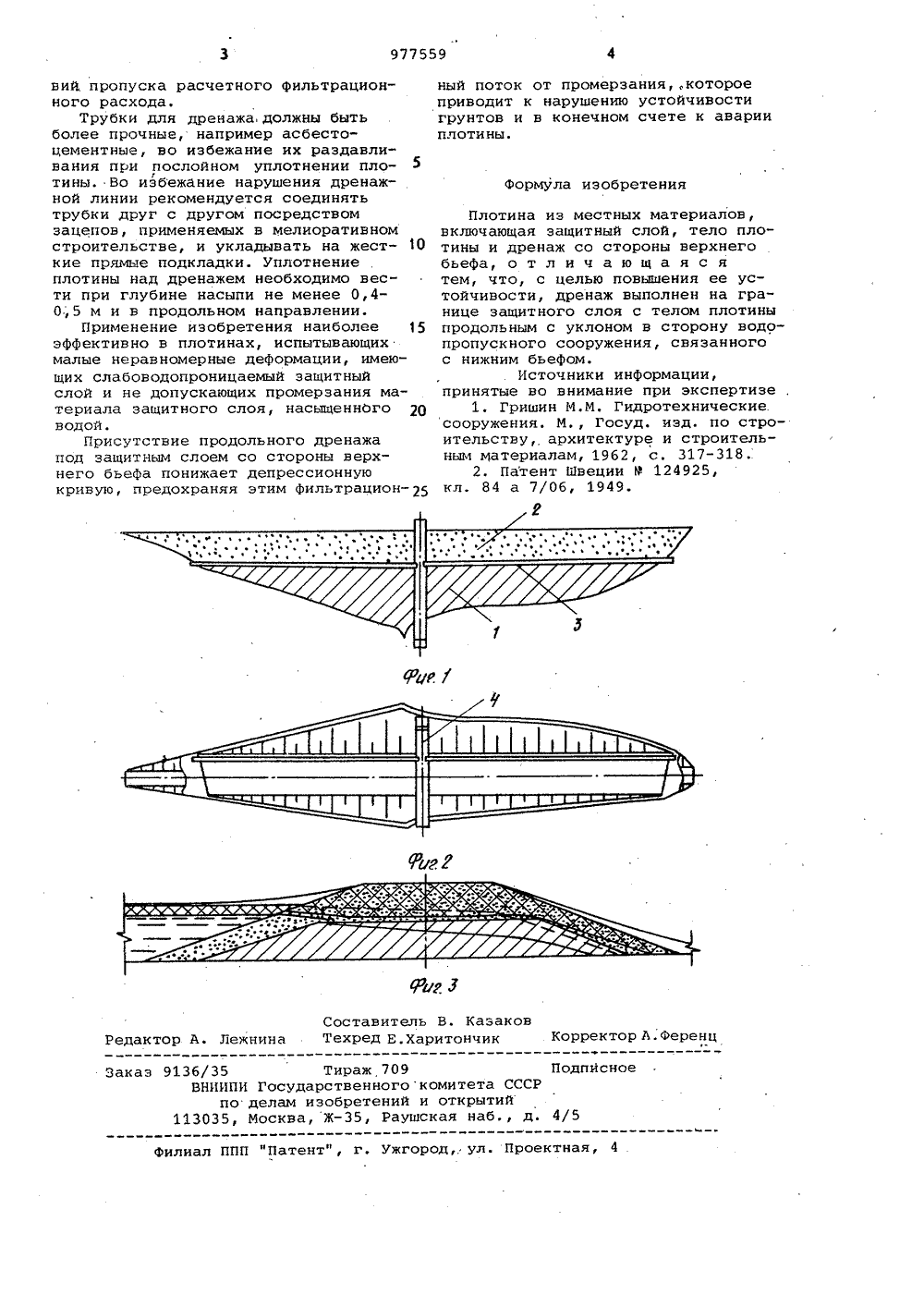

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспублик рц 977559(23) ПриоритетОпубликовано 301182, Бюллетень Мо 44Дата опубликования описания 301182 511 М Кп.з Е 02 В 7/06 Государственннй комн тет СССР во делам нзобретеннй н открытнй(54) ПЛОТИНА .ИЗ МЕСТНЫХ МАТЕРИАЛОВ Изобретение относится к гидротех"ническому строительству, в частности к плотинам из местных материалов, возводимым, главным образом, на территориях с сезонным промерзанием грунтов.Известна плотина из местных материалов, выполненная с дренажем со стороны нижнего бьефа 13.Недостатком этой плотины является промерэание Фильтрующейся из пруда или водохранилища воды, что ведет к авариям плотин иэ-эа контактного размыва на границе талого и мерзлого грунтов под действием напорного Фильтрационного потока.Известна также плотина иэ местных материалов, включающая защитный слой, тело плотины и дренаж со стороны верхнего бьефа Г 2).Недостатком данной плотины также является то, что она не предотвращает деформаций, связанных с промерзанием верхового откоса на границе иэ-эа болыаих градиентов Фильтрационного потока, которые не снижаются данным устройством, таи как дренаж выполнен поперечным и отвод воды осуществляется в сторону водохранилища. Цель изобретения - повьтк 1 ение устойчивости плотины.Укаэанная цель достигается тем, 5 что дренаж выполнен на границе защитного слоя с телом плотины продольнымс уклоном в сторону водопропускногосооружения, связанного с нижнимбьефом.На фиг. 1 представлена плотина иэместных материалов без защитногослоя, вид сверху; на Фигу 2 - то же,продольный разрез; к;". Фиг. 3 - тоже, при зимнем режиме работы, поперечное сечение.15 Плотина иэ местных материаловвключает тело 1 плотины и защитныйслой 2, под которым проложен продольный дренаж 3 с уклоном преимущественно в сторону водопропускного сооружения 4, связанного с нижним бьеФом.Продольный дренаж 3 установленсо стороны верхнего бьефа по всейдлине плотины под защитным слоем 2ниже зоны его максимального промерзания. Величина уклона дренажа 3 в сторону водопропускного сооружения 4как и диаметры трубок, образующих ЗО .его, определяются расчетом иэ усло977559 Формула изобретения Составитель В. КазаковРедактор А. Леянина Техред Е.Харитончик орректор А, Ференц Подписное 13 б/35 Тираж 709 ВНИИПИ Гасударственногокомитета СССР по делам изобретений и открытий 113035, Москва,Ж, Раушская наб., д. 4Заказ Филиал ППП фПатент", г. Ужгород, ул. Проектная,вий, пропуска расчетного фильтрационного расхода.Трубки для дренажа, должны быть более прочные, например асбестоцементные, во избежание их раздавливания при послойном уплотнении плоГтины. Во избежание нарушения дренажной линии рекомендуется соединять трубки друг с другом посредством зацепов, применяемых в мелиоративном строительстве, и укладывать на жест- О кие прямые подкладки. Уплотнение плотины над дренажем необходимо вести при глубине насыпи не менее 0,4- 0,5 м и в продольном направлении.Применение изобретения наиболее 15 эффективно в плотинах, испытывающих малые неравномерные деформации, имеющих слабоводопроницаемый защитный слой и не допускающих промерзания материала защитного слоя, насыщеннЬго водой.Присутствие продольного дренажа под защитным слоем со стороны верхнего бьефа понижает депрессионную кривую, предохраняя этим фильтрационный поток от промерзаниякотороеприводит к нарушению устойчивостигрунтов и в конечном счете к аварииплотины,Плотина из местных материалов,включающая защитный слой, тело плотины и дренаж со стороны верхнегобьефа, о т л и ч а ю щ а я с ятем, что, с целью повышения ее устойчивости, дренаж выполнен на границе защитного слоя с телом плотиныпродольным с уклоном в сторону водопропускного сооружения, связанногос нижним бьефом.Источники информации,принятые во внимание при экспертизе1, Гришин М.М, Гидротехнические.сооружения, М., Госуд. изд. по строительству, архитектуре и строительным материалам, 19 б 2, с, 317-318,2. Патент Швеции Р 124925,кл. 84 а 7/06, 1949.
СмотретьЗаявка
2977980, 05.09.1980
БЕЛОРУССКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕЛИОРАЦИИ И ВОДНОГО ХОЗЯЙСТВА
КОЗЛОВ ВАЛЕРИЙ НИКОЛАЕВИЧ
МПК / Метки
МПК: E02B 7/06
Опубликовано: 30.11.1982
Код ссылки
<a href="https://patents.su/2-977559-plotina-iz-mestnykh-materialov.html" target="_blank" rel="follow" title="База патентов СССР">Плотина из местных материалов</a>
