Способ измерения частотнозависимых электроакустических параметров

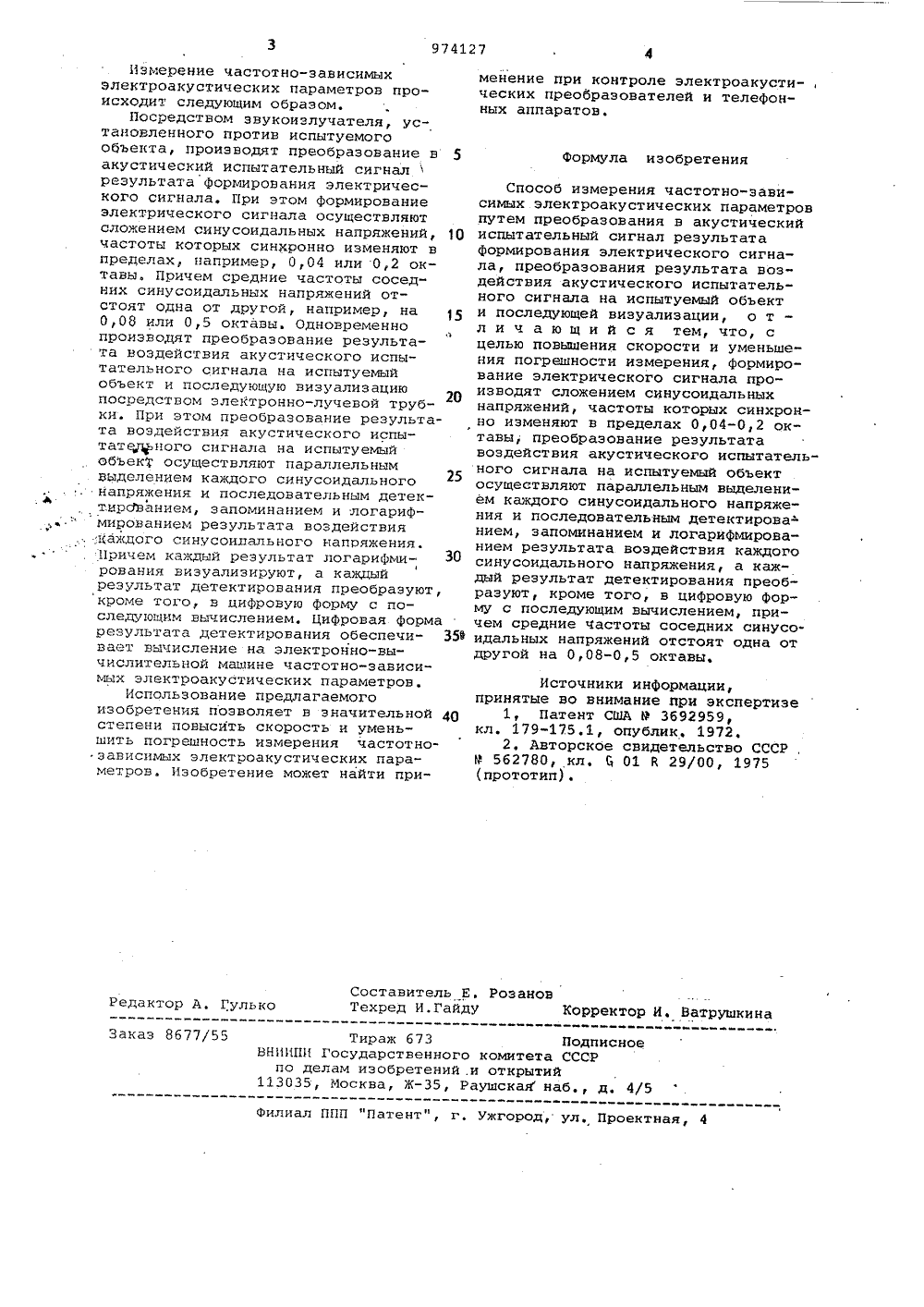

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СфветскикСоциалистическихРеспублик и 1974127(22) Заявлено 220378 (2 ) 2592540/18-10с присоединением заявки Нов(23) Приоритет -Опубликовано 15.11,82. Бюллетень Мо 42 И 1 М. Кп.з 6 01 Р 21/00 1 осуаарственный комитет СССР по аелам изобретений и открытийДата опубликования описания 151182(54) СПОСОБ ИЗМЕРЕНИЯ ЧАСТОТНО-ЗАВИСИМЫХ ЭЛЕКТРОАКУСТИЧЕСКИХ ПАРАМЕТРОВ Изобретение относится к измерительной технике, а именно к способам измерения частотно-зависимых электроакустических параметров,Известен способ измерения частотно-зависимых электроакустических параметров путем формирования электрического сигнала, его преобразования в акустический сигнал и преобразования результата воздействия акустического испытательного сигнала на испытуемый объект (1). Йедостаток этого способа состоит в значительной сложности процесса измерения частотно-зависимых электроакустических параметров.Известен также способ измерения частотно-зависимых электроакустических параметров путем преобраэова" ния в акустический испытательный сигнал результата формирования электрического сигнала, преобразования результата воздействия акустического испытательного сигнала на испытуемый объект и последувю 4 ей Визуализации, Способ позволяет обесПечить относительную простоту процесса измерения частотно-зависиьаюх электроакустических параметров (2 3. Недостаток подобного способасостоит в малой скорости и значителенной погрешности измерения частотнозависимых электроакустнческих параметров.Цель изобретения - повьаиениескорости и уменьшение погрешностиизмерения частотно-зависимых электроакустических параметров.Укаэанная цель достигается тем,что согласно способу формированиеэлектрического сигнала производятсложением синусоидальных напряжений,частоты которых синхронно изменяютв пределах 0,04-0,2 сктавы, преобразование результата воздействия акустического испытательного сигналана испытуемый объект осуществляютпараллельным выделением каждого синусоидального напряжения и последовате.тьным детектированием, запоминанием и логарифмированием результата воздействия каждого синусондального напряжения, а каждый результат 25 детектирования преобразуют, крометого, в цифровую форму с последующим вычислением. При этом средниечастоты соседних синусоидальных на"пряжений отстоят одна от другой З 0,на 0,08-0,5 октавы.974127 Формула изобретения Составитель Е. РозановТехред И.Гайду Корректор И. Ватрушкина Редактор А, Гулько Заказ 8677/55 Тираж 673 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений .и открытий113035, москва, Ж, Раушская наб., д. 4/5 Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 Измерение частотно-зависимыхэлектроакустических параметров происходит следующим образом.Посредством звукоизлучателя, установленного против испытуемогообъекта, проиэводят преобразование в 5акустический испытательный сигналрезультата Формирования электрического сигнала. При этом формированиеэлектрического сигнала осуществляютсложением синусоидальных напряжений, 10частоты которых синхронно изменяют впределах, например, 0,04 или 0,2 октавы. Причем средние частоты сосед"них синусоидальных напряжений отстоят одна от другой, например, на0,08 или 0,5 октавы. Одновременнопроизводят преобразование результата воздействия акустического испытательного сигнала на испытуемыйобъект и последующую визуализациюпосредством электронно-лучевой трубки. При этом преобразование результата воздействия акустического испытательного сигнала на испытуемыйобъект осуществляют параллельнымвыделением каждого синусоидальногонапряжения и последовательным детектирсванием, запоминанием и логарифмированием результата воздействия Каждого синусоипального напряжения.Причем каждый результат логарифми- ЗОрования визуализируют, а калщыйрезультат детектирования преобразуют,кроме того, в цифровую Форму с последующим вычислением. Цифровая формарезультата детектирования обеспечивает вычисление на электронно-вычислительной машине частотно-зависимых электроакустических параметров.Использование предлагаемогоизобретения позволяет в значительной 4 Остепени повысить скорость и уменьшить погрешность измерения частотнозависимых электроакустических параметров. Изобретение может найти применение при контроле электроакусти-,ческих преобразователей и телефонных аппаратов. Способ измерения частотно-зависимых электроакустических параметров путем преобразования в акустический испытательный сигнал результата Формирования электрического сигнала, преобразования результата воздействия акустического испытательного сигнала на испытуемый объект и последующей визуализации, о т л и ч а ю щ и й с я тем, что, с целью повышения скорости и уменьшения погрешности измерения, формирование электрического сигнала производят сложением синусоидальных напряжений, частоты которых синхронно изменяют в пределах 0,04-0,2 октавы, преобразование результата воздействия акустического испытательного сигнала на испытуемый объект осуществляют параллельным выделением каждого синусоидального напряжения и последовательным детектирова-" нием, запоминанием и логарифмирова" нием результата воздействия каждого синусоидального напряжения, а каждый результат детектирования преобразуют, кроме того, в цифровую форму с последующим вычислением, причем средние частоты соседних синусоидальных напряжений отстоят одна от другой на 0,08-0,5 октавы. Источники информации,принятые во внимание при экспертизе1, Патент США Р 3692959,кл. 179-175.1, опублик. 1972,2. Авторское свидетельство СССР,Р 562780, кл. б 01 й 29/00, 1975
