Дифферециальный манометрический сигнализатор температуры

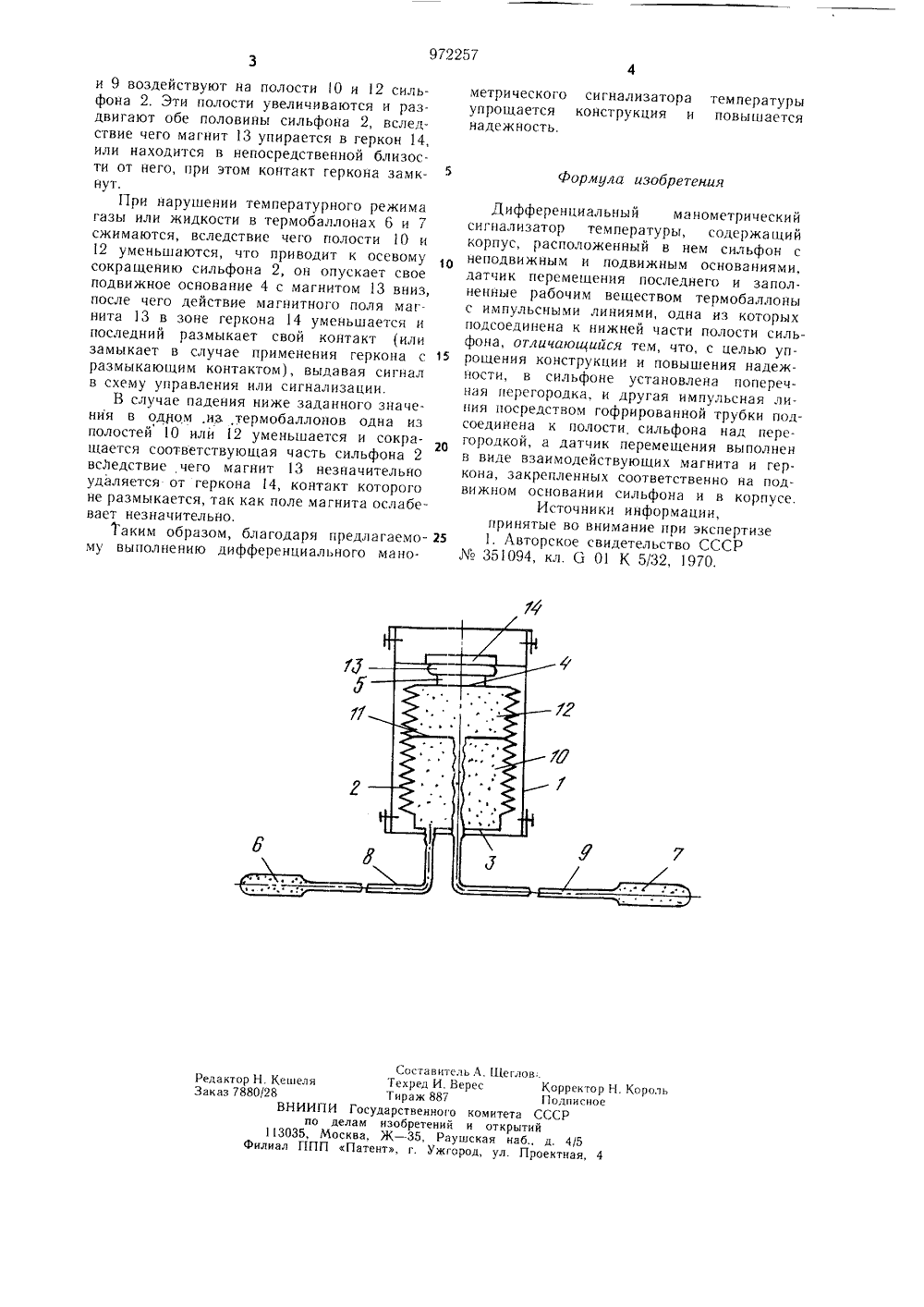

ОП ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспублик 972257(5) М.Кл зб 01 К 5/32 Государственный комитет СССР Опубликовано 07.11.82. Бюллетень41Дата опубликования описания 17,11.82(088.8) но делам изобретений и открмтий 1ф.( 1)туЯцо сг.и) ч,(54) ДИФФЕРЕНЦИАЛЬНЫЙ МАНОМЕТРИЧЕСКИЙ СИГНАЛИЗАТОР ТЕМПЕРАТУРЫ1Изобретение относится к технике измерения температуры и может быть использовано, например, в системах кондиционирования воздуха в помещениях для защиты калориферов приточных камер от замораживания. 5Известен дифференциальный манометрический сигнализатор температуры, содержащий корпус, расположенный в нем сильфон с неподвижным и подвижным основаниями, датчик перемещения последнего и заполненные рабочим веществом термобаллоны с импульсными линиями, одна из которых подсоединена к нижней части полости сильфона 11 .Недостатком известного устройства является сложность конструкции датчика пе ремещения подвижного основания сильфона.Цель изобретения - упрощение конструкции и повышение надежности.Указанная цель достигается тем, что в сильфоне установлена поперечная перегородка, и другая импульсная линия посредством гофрированной трубки подсоединена к полости сильфона над перегородкой, а датчик перемещения выполнен в виде вза 2имодействующих магнита и геркона, закрепленных соответственно на подвижном основании сильфона и в корпусе.На чертеже изображен дифференциальный манометрический си гнал изатор температуры.Сигнализатор содержит корпус 1, расположенный в нем сильфон 2 с неподвижным 3 и подвижным 4 основаниями, датчик 5 перемещения последнего и заполненные рабочим веществом термобаллоны 6 и 7 с импульсными линиями 8 и 9, одна из которых подсоединена к нижней части полости 1 О сильфона 2. В сильфоне 2 также установлена поперечная перегородка 11 и другая импульсная линия 9 подсоединена к полости 12 над перегородкой 11, и датчик 5 перемещения выполнен в виде взаимодействующих магнита 13 и геркона 14, закрепленных соответственно на подвижном основании 4 сильфона 2 и в корпусе 1.Дифференциальный манометрический сигнализатор температуры работает следующим образом.В нормальном температурном режиме газы или жидкости в термобаллонах 6 и 7 расширены и через импульсные линии 8972257 Формула изобретения тель Л Щегл. Верее7 Составля Техред ИТираж 8ВНИИГ 1 И Государственнпо делам изобрете113035, Москва, Ж - 35,лиал ППП Патент, г. У КоррПодоСССРйд. 4роектн Редактор Н. КешеЗаказ 7880/28 ктор Н. Корольсное ого ний омитетаоткрыт кая наб д,ул.П/5ая, 4 ау го и 9 воздействуют на полости 1 О и 12 силь- фона 2, Эти полости увеличиваются и раздвигают обе половины сильфона 2, вследствие чего магнит 13 упирается в геркон 14, или находится в непосредственной близости от него, при этом контакт геркона замкнут.При нарушении температурного режима газы или жидкости в термобаллонах 6 и 7 сжимаются, вследствие чего полости 10 и 12 уменьшаются, что приводит к осевому сокращению сильфона 2, он опускает свое подвижное основание 4 с магнитом 13 вниз, после чего действие магнитного поля магнита 13 в зоне геркона 14 уменьшается и последний размыкает свой контакт (или замыкает в случае применения геркона с размыкающим контактом), выдавая сигнал в схему управления или сигнализации.В случае падения ниже заданного значения в од/1 ом ,иВ термобаллонов одна из полостей 1 О илй 12 уменьшается и сокращается соответствующая часть сильфона 2 всЛедствие чего магнит 13 незначительно удаляется от геркона 14, контакт которого не размыкается, так как поле магнита ослабевает незначительно.Таким образом, благодаря предлагаемому выполнению дифференциального манометрического сигнализатора температуры упрощается конструкция и повышается надежность. Дифференциальный манометрическийсигнализатор температуры, содержащийкорпус, расположенный в нем сильфон снеподвижным и подвижным основаниями,датчик перемещения последнего и заполненные рабочим веществом термобаллоныс импульсными линиями, одна из которыхподсоединена к нижней части полости сильфона, отличающийся тем, что, с целью уп 15 рощения конструкции и повышения надежности, в сильфоне установлена поперечная перегородка, и другая импульсная линия посредством гофрированной трубки подсоединена к полости, сильфона над перегородкой, а датчик перемещения выполненв виде взаимодействующих магнита и геркона, закрепленных соответственно на подвижном основании сильфона и в корпусе.Источники информации,принятые во внимание при экспертизе25 1. Авторское свидетельство СССР35 1 094, кл. 6 01 К 5/32, 1 970.
