Быстроразъемное соединение шлангов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

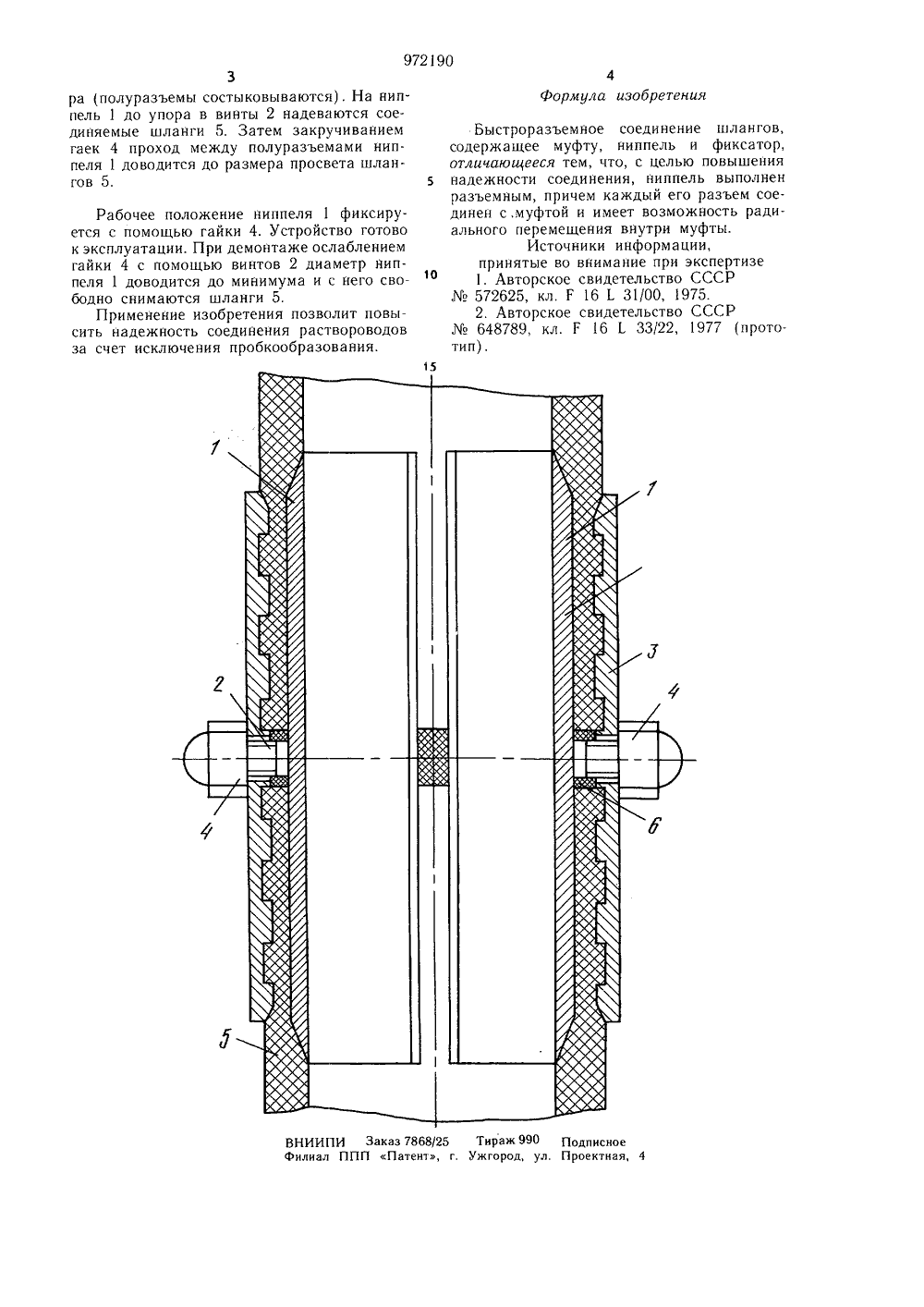

ОП ИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 11972190 Союз СоветскихСоциалистическихРеспублик(23) Приоритет -16 1. 33/2 Государственный комите 3) УДК 621.6 (088.8) 2. Бюллетень41 публиковано ата опублико о делам изобретений и открытийИ. Мони зоб етен сХ 1 Р ол 5,ц 1 1) Заявитель БЫСТРОРАЗЪЕМНОЕ СОЕДИНЕНИЕ ШЛАНГО тся тем, что причем кажтой и имеет ещения муфныи ниппельс помощью и муфта 3 друга с поляя при этом отнения стыое кольцо 6. друг акреп я упл стичн Устройство работает зом,Внутреннее сечение н винтов 2 доводится до ми им обрасл ппеля 1 с помощьюнимального диамет Изобретение относится к устроиствам для соединения раствороводов при производстве отделочных работ и может быть использовано в любой области техники для соединения шлангов и эластичных трубопроводов.Известно устройство для быстроразъемного соединения шлангов, состоящее из хомута, стягивающего поверхность шлангов, и ниппеля, выполненного обычно в виде патрубка, который вставляется в концы соединяемых шлангов 11 .Недостатком является то, что устройства неудобны в эксплуатации из-за подетальной разборки их при демонтаже, а введенный вовнутрь соединяемых шлангов ниппель создает местное сужение условного прохода шлангов и при транспортировке по ним строительных растворов способствует пробкообразованию.Наиболее близким по технической сущности к предлагаемому является устройство, содержащее ниппель, две полумуфты и крепежные элементы 12,Недостатком устройства, как и пр ущего, является сложность процесса мо а и демонтажа соединения и образовани обок при прохождении по шлангам строительных растворов.Цель изобретения - повышение надежности путем исключения возможности пробкообразования и повышения монтажной гоютовности устроиства.Поставленная цель достигаениппель выполнен разъемным,дый его разъем соединен с муфвозможность радиального перем О ты.На чертеже изображен пример выполнения быстроразъемного устройства для соединения шлангов.Устройство содержит разъем 151 и подвижно связанную с нимвинтов 2 муфту 3. Ниппель 1фиксируются относительномощью гайки 4, надежно зсоединяемые шланги 5. Длков шлангов 5 служит элаго972190 4Формула изобретения ВНИИПИ Заказ 7868/25 ТиРаж 990 ПодписноеФилиал ППП Патент, г. Ужгород, ул. Проектная, 4 зра (полуразъемы состыковываются). На ниппель 1 до упора в винты 2 надеваются соединяемые шланги 5. Затем закручиванием гаек 4 проход между полуразъемами ниппеля 1 доводится до размера просвета шлангов 5. Рабочее положение ниппеля 1 фиксируется с помощью гайки 4. Устройство готово к эксплуатации. При демонтаже ослаблением гайки 4 с помощью винтов 2 диаметр ниппеля 1 доводится до минимума и с него свободно снимаются шланги 5.Применение изобретения позволит повысить надежность соединения раствороводов за счет исключения пробкообразования.15 Быстроразъемное соединение шлангов,содержащее муфту, ниппель и фиксатор,отличающееся тем, что, с целью повышениянадежности соединения, ниппель выполненразъемным, причем каждый его разъем соединен с,муфтой и имеет возможность радиального перемещения внутри муфты.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР572625, кл. Г 16 Е 31/00, 1975.2. Авторское свидетельство СССР648789, кл. Г 16 1 33(22, 1977 (прототип).
СмотретьЗаявка
3273042, 09.04.1981
УПРАВЛЕНИЕ МАЛОЙ МЕХАНИЗАЦИИ "СИБЭНЕРГОМЕХАНИЗАЦИЯ"
МОНИЧ ВИКТОР ИВАНОВИЧ, МИХАЙЛОВ ИВАН ВЛАДИМИРОВИЧ
МПК / Метки
МПК: F16L 33/22
Метки: быстроразъемное, соединение, шлангов
Опубликовано: 07.11.1982
Код ссылки
