Генератор импульсов

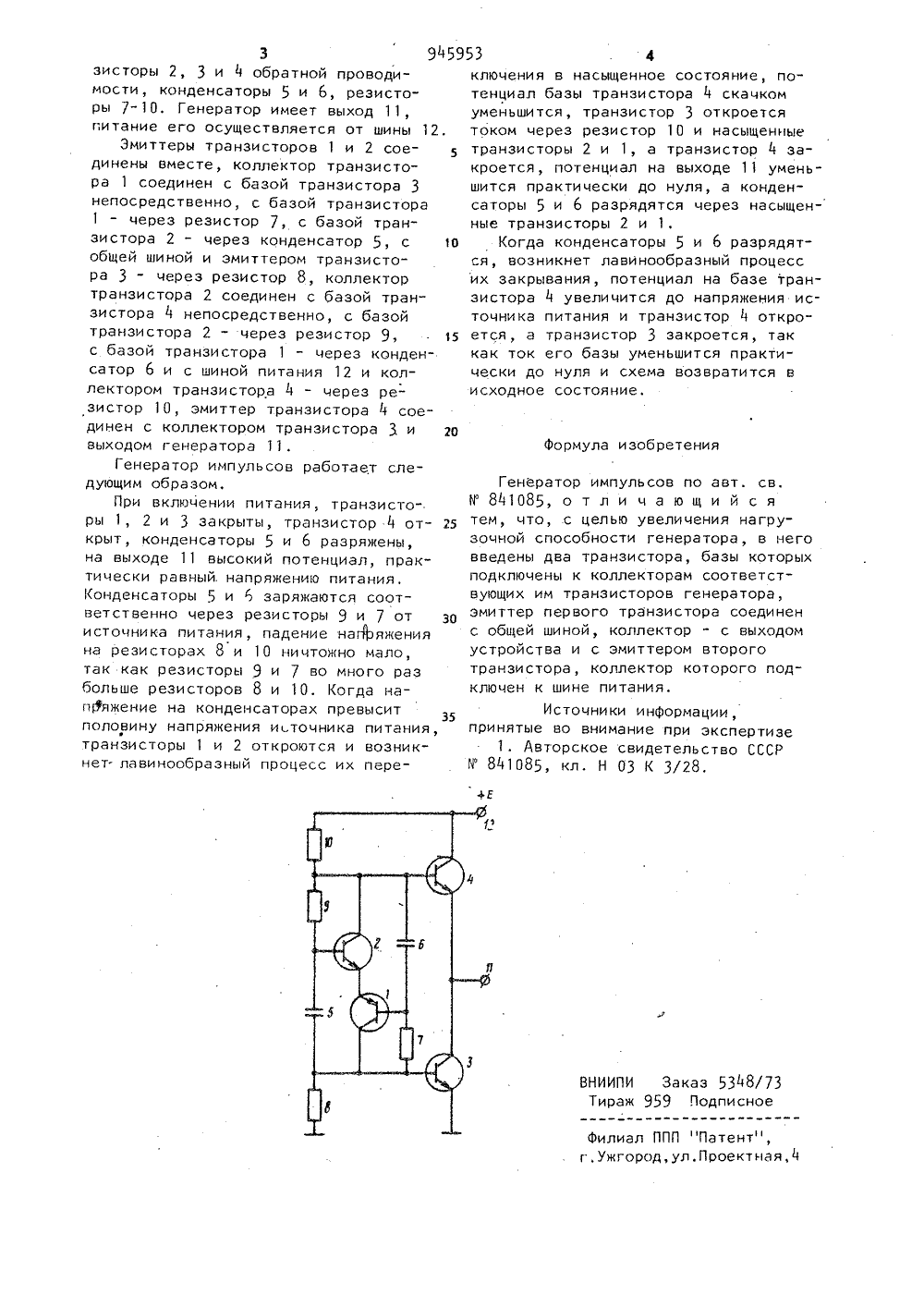

Оп ИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскииСоциапмстическниРеспублик(5)М. Кл. Н 03 К 3/28 ееударетееииый комитет СССР ле лелем изобретений и открытий(53) УДК 621. .373(088.8) Дата опубликования описания 25. 07.82гМ. И. Богданович(54) ГЕНЕРАТОР ИМПУЛЬСОВ 1Изобретение относится к импульсной технике и может быть использовано в различных электронных устройствах 1автоматики, телемеханики и вычислитель,ной техники.Известен генератор импульсов., со 5 держащий времязадающий мост из двух резисторов и двух конденсаторов, два транзистора разной проводимости и два резистора нагрузки 11,Недостатком известного генератора является то, что с увеличением нагрузки, особенно емкостной, изменяется срез выходного импульса.Цель изобретения - увеличение нагрузочной способности генератора импул ьсов.Указанная цель достигается тем, что в генератор импульсов, содержащийо два транзистора разной проводимости, два конденсатора и четыре резистора, причем эмиттеры транзисторов соединены вместе, коллектор первого транзис 2тора соединен через первый резисторс базой своего транзистора, черезпервый конденсатор - с базой второготранзистора и через второй резисторс общей шиной, коллектор второго транзистора соединен через третий резистор с базой своего транзистора, через второй конденсатор - с базой первого транзистора, через четвертый резистор - с шиной питания, базы которых подключены к коллекторам соответствующих им транзисторов генератора,введены два транзистора, базы кото. рых подключены к коллекторам соответствующих им транзисторов генератора, эмиттер первого транзистора соединен с общей шиной, коллектор " с выходом устройства и с эмиттером второго транзистора, коллектор которого подключен к шине питания.На чертеже дана принципиальная схема генератора импульсов.Генератор импульсов содержит тран зистор 1 прямой проводймости, тран945953 Формула изобретения зисторы 2, 3 и 4 обратной проводимости, конденсаторы 5 и 6, резисторы 7- 10. Генератор имеет выход 11, гитание его осуществляется от шины 12.Эмиттеры транзисторов 1 и 2 соединены вместе, коллектор транзистора 1 соединен с базой транзистора 3 непосредственно, с базой транзистора 1 - через резистор 7, с базой транзистора 2 - через конденсатор 5, с 1 О общей шиной и эмиттером транзистора 3 - через резистор 8, коллектор транзистора 2 соединен с базой транзистора 4 непосредственно, с базой транзистора 2 - через резистор 9, 15 с базой транзистора 1 - через конденсатор 6 и с шиной питания 12 и коллектором транзистора 4 - через резистор 10, эмиттер транзистора 4 соединен с коллектором транзистора 3 и 20 выходом генератора 11.Генератор импульсов работает следующим образом.При включении питания, транзисторы 1, 2 и 3 закрыты, транзистор 4 от крыт, конденсаторы 5 и 6 разряжены, на выходе 11 высокий потенциал, практически равный. напряжению питания, Конденсаторы 5 и 6 заряжаются соответственно через резисторы 9 и 7 от за источника питания, падение натяжения на резисторах 8 и 10 ничтожно мало, так как резисторы 9 и 7 во много раз больше резисторов 8 и 10. Когда напряжение на конденсаторах превысит35 половину напряжения и точника питания, транзисторы 1 и 2 откроются и возникнет- лавинообразный процесс их переключения в насыщенное состояние, потенциал базы транзистора 4 скачком уменьшится, транзистор 3 откроется током через резистор 10 и насыщенные транзисторы 2 и 1, а транзистор 4 закроется, потенциал на выходе 11 уменьшится практически до нуля, а конденсаторы 5 и 6 разрядятся через насыщенные транзисторы 2 и 1.Когда конденсаторы 5 и 6 разрядятся, возникнет лавинообразный процесс их закрывания, потенциал на базе транзистора 4 увеличится до напряжения источника питания и транзистор 4 откроется, а транзистор 3 закроется, так как ток его базы уменьшится практически до нуля и схема возвратится в исходное состояние. Генератор импульсов по авт. св, Н 841085, о т л и ч а ю щ и й с я тем, что, с целью увеличения нагрузочной способности генератора, в него введены два транзистора, базы которых подключены к коллекторам соответствующих им транзисторов генератора, эмиттер первого транзистора соединен с общей шиной, коллектор - с выходом устройства и с эмиттером второго транзистора, коллектор которого подключен к шине питания. Источники информации,принятые во внимание при экспертизе 1, Авторское свидетельство СССР 14 841085, кл. Н 03 К 3/28.ВНИИПИ Заказ 5348/73Тираж 959 Подписное илиал ППП "Патент",Ужгород,ул.Проектная,4
