Микрофитокамера
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

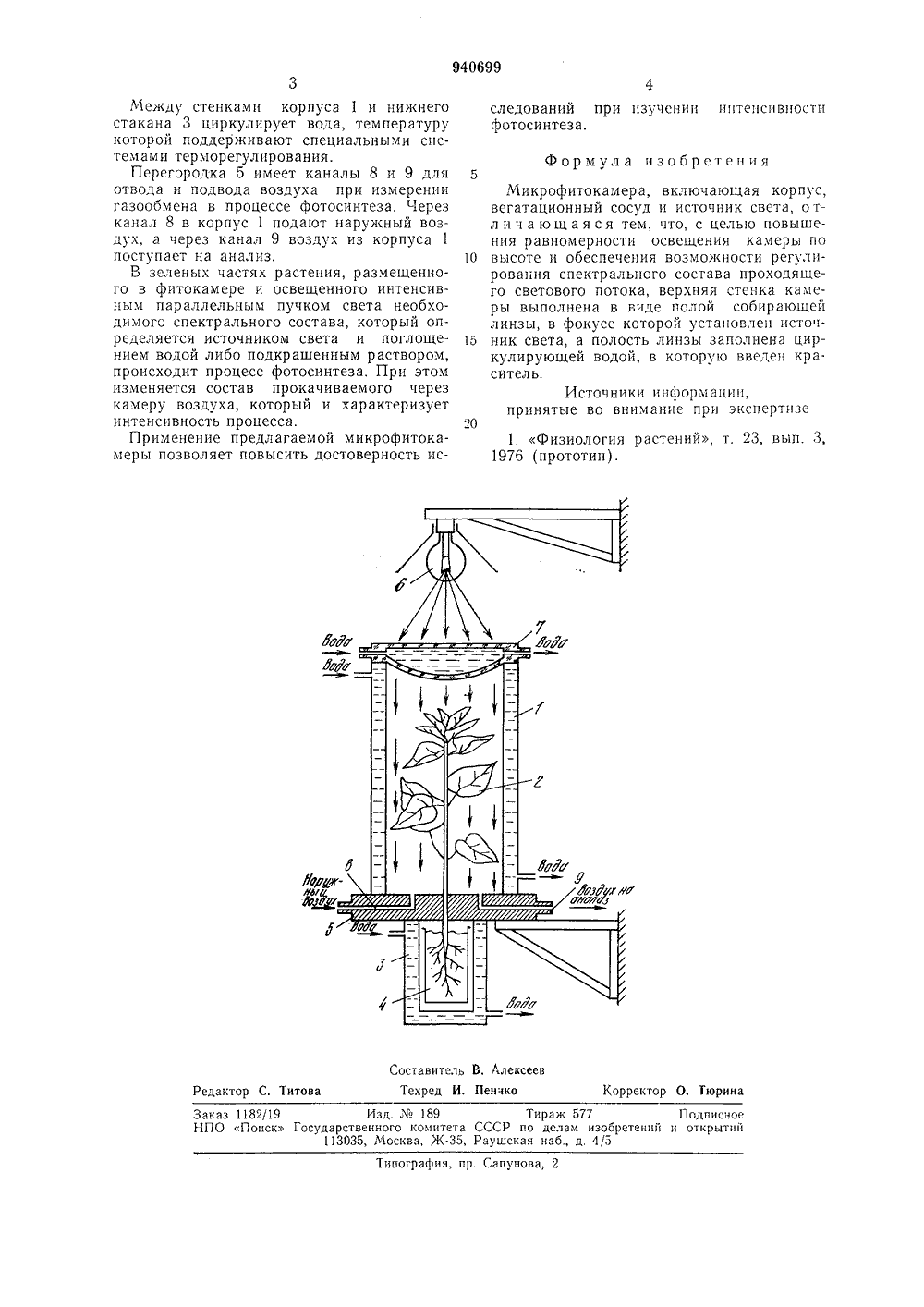

11 1194 О 699 ОПИСАНИЕ ИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУСоюз Советских Социалистических Республик(45) Дата опубликования описания 07.07,82) МИКРОфИТОКАМЕР рального спотока.Поставленная цель достигается тем, чтоверхняя стенка камеры ьыполиена в виде 5 полой собирающей линзы, в фокусе которой установлен источник света, а полость линзы заполнена циркулирующей водой, в которую введен краситель.На чертеже изображена микрофитокаме ра в разрезе.Микрофитокамера имеет корпус 1 сдвойными стенками, в котором размещена надземная часть растения 2, нижний стакан 3 с двойными стенками, в котором разме щен вегетационный сосуд 4 с подземнойчастью растения 2, перегородку 5 между корпусом 1 и нижним стаканом 3, источник света 6, расположенный вне корпуса 1 над его верхней стенкой 7, выполненной в 20 виде полой линзы. Для сохранения теплового режима верхняя степка 7 заполнена циркулирующей водой. Вода поглощает основную часть инфракрасного излучения и отводит избыточное тепло из растения. Вода 25 может быть подкрашена. Источник света6 расположен в фокусе линзы, так как необходим поток параллельных световых лучей в пределах камеры, что наиболее близко соответствует естествсшым условям 30 освещения. относится к устроист ологических процесс астениях, в частност изучения интенсивнос а е Изобретение вам для изучения физи ов, происходящих в р и к устройствам для ти фотосинтеза.Известна микрофитокамера, в которой источник света расположен близко над прозрачной верхней стенкой 11.Однако при отдалении от верхней стенки камеры освещенность резко уменьшается. Это объясняется большой непараллельностью лучей в рабочей зоне камеры. Особенно сильно этот недостаток проявляется в камерах с относительно большой высотой, например, для злаковых растений.Большая неравномерность освещенности по высоте камеры не полностью имитирует картину освещенности по сравнению с естественными условиями, где прямой солнечный свет создает практически одинаковую освещенность по всей высоте растения.Кроме того, в физиологических исследованиях важно иметь возможность изучать фотосинтез не только в условиях освещения белым светом, близким по составу к дневному, но и изучить влияние на фотосинтез различных участков спектра,Целью изобретения является повышение р внолерности освещения ка.леры по высот и обеспечение регулирования спектостава проходящего светового940699 Яраг Мцг оставитель В, Алексее Корректор О. Пенчк на едактор С. Титова Типография, пр, Сапунова,Между стенками корпуса 1 и нижнего стакана 3 циркулирует вода, температуру которой поддерживают специальными системами терморегулирования.Перегородка 5 имеет каналы 8 и 9 для отвода и подвода воздуха при измерении газообмена в процессе фотосинтеза. Через канал 8 в корпус 1 подают наружный воздух, а через канал 9 воздух из корпуса 1 поступает на анализ.В зеленых частях растения, размещенного в фитокамере и освещенного интенсивным параллельным пучком света необходимого спектрального состава, который определяется источником света и поглощением водой либо подкрашенным раствором, происходит процесс фотосинтеза. При этом изменяется состав прокачиваемого через камеру воздуха, который и характеризует интенсивность процесса.Применение предлагаемой микрофитокамеры позволяет повысить достоверность исаказ 1182/19 Изд.189ПО Поиск Государственного компт113035, Москва, Ж следований при изучении интенсивностифотосинтеза. Формула изобретения Микрофитокамера, включающая корпус,вегатационный сосуд и источник света, о тличающаяся тем, что, с целью повышения равномерности освещения камеры по 10 высоте и обеспечения возможности регулирования спектрального состава проходящего светового потока, верхняя стенка камеры выполнена в виде полой собирающей линзы, в фокусе которой установлен источ ник света, а полость линзы заполнена циркулируюшей водой, в которую введен краситель. Источники информации,принятые во внимание при экспертизе 20 1. Физиология растений, т. 23, вып. 3,1976 (прототип), Тираж 577 Подписное а СССР по делам изобретений и открытий 5, Раушская наб., д. 4/5
СмотретьЗаявка
3219943, 18.12.1980
СИМФЕРОПОЛЬСКИЙ ФИЛИАЛ НАУЧНО-ПРОИЗВОДСТВЕННОГО ОБЪЕДИНЕНИЯ "АГРОПРИБОР"
ГОРОШКО ВИКТОР ВАСИЛЬЕВИЧ, МОЛДАУ ХЕЙНО АУГУСТОВИЧ, ОБРИНСКИЙ ЛЕВ ЕФИМОВИЧ, РОЗЕНБЕРГ АЛЕКСАНДР МОИСЕЕВИЧ, РОСС ЮХАН КАРЛОВИЧ
МПК / Метки
МПК: A01G 7/00
Метки: микрофитокамера
Опубликовано: 07.07.1982
Код ссылки
<a href="https://patents.su/2-940699-mikrofitokamera.html" target="_blank" rel="follow" title="База патентов СССР">Микрофитокамера</a>
Камера для выращивания растений в искусственных условиях
Номер патента: 459192
Опубликовано: 05.02.1975
МПК: A01G 9/24
Метки: выращивания, искусственных, камера, растений, условиях
...перфорированных поверхностей и5 имеющим постоянные термодинамические пар а метры.На фиг. 1 изображена предлагаемая камера; на фиг. 2 - разрез по А - А на фиг. 1;на фиг. 3 - варианты присоединения патруб 10 ков стеллажей,к приточным воздуховодам; нафиг. 4 - перфорации боковых поверхностейстеллажей (а - типа Унифлор, б - перфорированный лист),Камера 1 состоит из ограждающих конст 15 рукций 2, в которых расположены приточные3, вытяжные 4 воздуховоды и источник 5света, воздухоприготовительного агрегата б,источника 7 искусственного холода и подвижных стеллажей 8 в виде плоского короба с20 патрубками 9. Большие поверхности 10 короба перфорированы.Патрубки 9 могут быть, присоединены кприточным воздуховодам 3 с возможностьюперемещения:...
Климатическая камера для выращивания растений
Номер патента: 969210
Опубликовано: 30.10.1982
Авторы: Гущенко, Засухин, Румянцев, Танклевский, Федюнькин
МПК: A01G 15/00
Метки: выращивания, камера, климатическая, растений
...и камерой установлена емкость 6 с прозрачным дном 7 стенки которой выполнены в виде герметичного кожуха 8 с кольцевой полостью 9, к 5 которой присоединены напорный 1 О и сливной 11 трубопроводы хладагента. Внутри емкости размещена светофильтрующая жидкость 12, например, вода,Во время работы облучательного устройства 3 тепловые лучи поглощаются светофильтрующей жидкостью 12, которая охлаждается хладагентом, подаваемым по трубопроводу 10 в кольцевую полость 9 герметичного кожуха 8, и сливается по трубопроводу 11.15 Предлагаемое устройство благодаря наличию слоя светофильтрующей жидкости позволяет предохранить растения от теплового воздействия облучателя. Отвод тепла от светофильтрующей жидкости с помощью хлада гента, проходящего...
Замкнутая камера для выращивания растений
Номер патента: 1738153
Опубликовано: 07.06.1992
МПК: A01G 9/24
Метки: выращивания, замкнутая, камера, растений
...исключают за- болачиваемость почвы,На фиг. 1 изображена камера для выращивания растений, вид спереди; на фиг,2 - то же, вид сверху; на фиг. 3 - то же, вид сбоку; на фиг. 4 - то же, аксонометрия.Замкнутая камера для выращивания растений содержит герметичный корпус, в котором выполнен отсек 1 для выращивания растений, конденсатор паров воды в .виде отсека 2 с охлаждаемыми стенками, утилизатор 3 отходов, соединенный с отсеком для выращивания растений, в отсеке 1 имеется. разрядник 4 и нагреватели 5, сосуды 6 с почвой и растениями, расположенные так, чтобы часть каждого из них располагалась в отсеке 2 конденсации паров воды, и сосуды 7 с водой. В отсеках 2 конденсации паров воды имеются нагреватели 8, установленные с возможностью их...
Устройство для соединения пневматической камеры с источником сжатого воздуха
Номер патента: 497162
Опубликовано: 30.12.1975
МПК: B29H 15/00
Метки: воздуха, источником, камеры, пневматической, сжатого, соединения
...операций при соединении вентиля камеры с источником сжатого воздуха усложняет обслуживание устройства.Цель изобретения - упрощение соединения штуцера с вентилем пневматической камеры.Поставленная цель достигается тем, что соединительный гибкий элемент выполнен в виде сильфона. Работа устроиства дана нанизационной пресс-формы длякамеры.На одной из полуформ 3, 4 посредством5 кронштейна 5 и регулировочных гаек 6 установлено описываемое устройство, связанное систочником сжатого воздуха подводящим штуцером 7В пресс-форму помещается заготовка пнев 0 матической камеры 8 и присоединяется вентилем 9 к штуцеру 2; сжатый воздух подаетсяв полость камеры 8. При этом воздух черезподводящий штуцер 7 поступает в сильфон 1,который перемещает штуцер 2...
Пылеосадительная камера
Номер патента: 1426624
Опубликовано: 30.09.1988
Авторы: Выговский, Прахова, Пырков, Тесло
МПК: B01D 49/02
Метки: камера, пылеосадительная
...утилизации, либо вредного, подлежащего захоронению, причембудут уловлены и частицы с размерами менее 5 мкм,Процесс осаждения пыли в предлагаемой камере происходит с большей скоростью, чем в известной, так как начастицу воздействуют две составляющие: сила гравитации и давление света,В соответствии с тарировочной таблицей оператор открывает дверцу 3 ивынимает полки 6 с осевшими на нихчастицами материала.Для интенсификации процесса осаж" дения пыли создают разрежение в части 8 камеры, следующим образом.После того как загрязненный воздух наполнит обе части 8,и 6 камеры, перекрывают клапаны 4 и 10 и посредством вакуум-насоса создают разрежение в части 9 камеры. Затем перекрывают клапан 5 и открывают клапан 1 О, уравнивая давление в обеих...
