Способ заполнения тепловой трубы теплоносителем

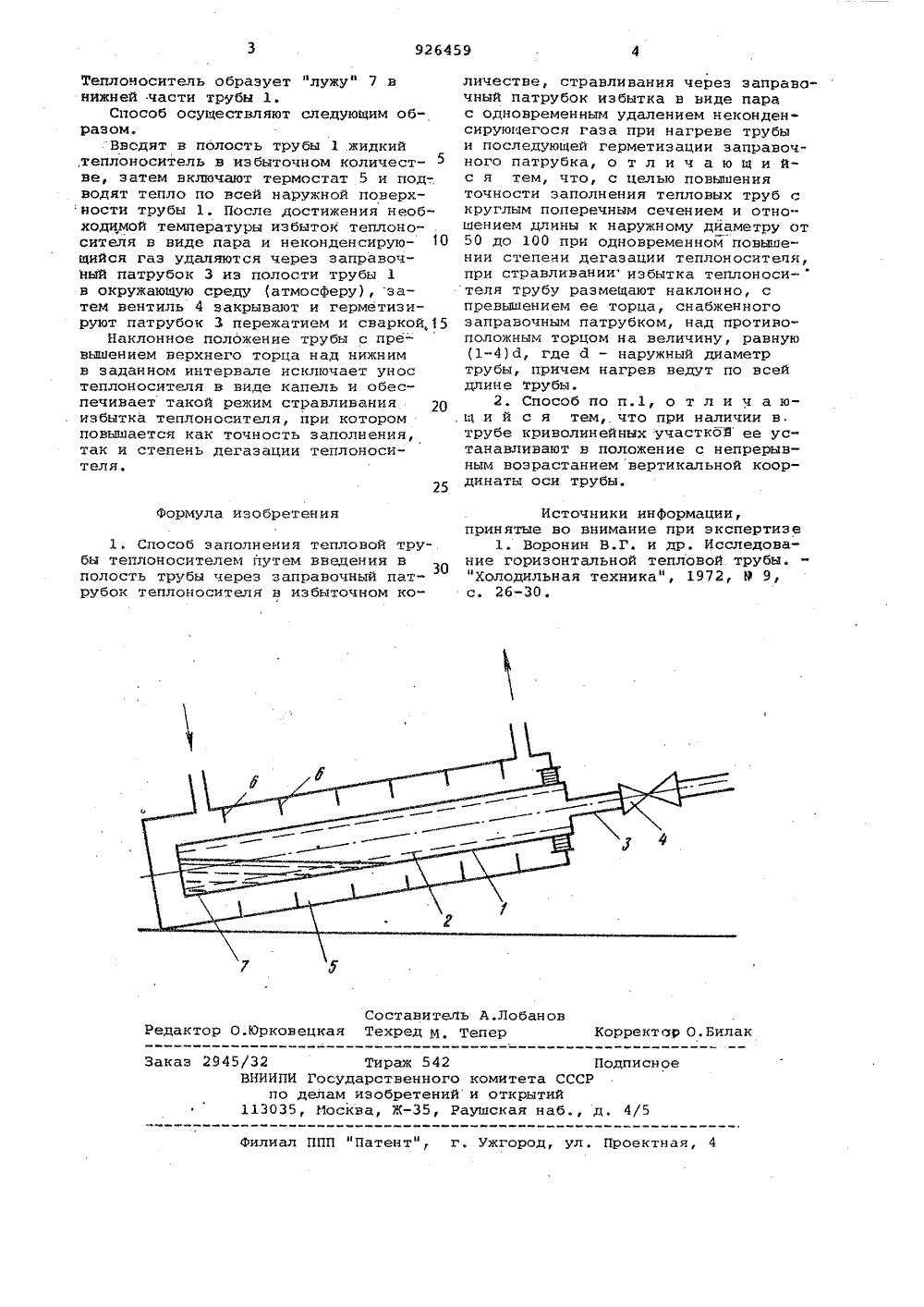

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихреспублик 11926459(51) М, Кп,з с присоединением заявки Й 9 Р 25 В 45/00 Р 28 0 15/00 Гоеударствеимый комитет СССР ио делам изобретений и открытий,58 (088. 8) Дата опубликования описания 07.05.82 Ю.Ю. Сергеев, Б,И. Рыбкинр А,П. Осипоя и А.И. Строжков(54) СПОСОБ ЗАПОЛНЕНИЯ ТЕПЛОВОЙ ТРУБЫ ТЕПЛОНОСИТЕЗПМИзобретение относится к теплопередающим устройствам, в частности, к технологии изготовления тепловых трубе 5Известен способ заполнения тепловой трубы теплоносителем путем введения в полость трубы через заправочный патрубок теплоносителя в избыточном количестве, стравливания через заправочный патрубок избытка в виде пара с одновременным удалением неконденсирующего газа при нагреве трубы и последующей герметизации заправочного патрубка 11 .Недостатками этого способа являются относктельно низкая точность заполнения тепловых труб с круглым поперечным сечением и большим отношением длины к диаметру, а также низ" кая степень дегазации теплоносителя, что обусловлено .частичным уносом теплоносителя в виде капель при страв-. ливании и характером течения парогазовой среды при горизонтальном расположении трубы.25Цель изобретения - повышение точности заполнения теплоносителем тепловых труб с круглым поперечным се" чением и отношением длины к наружному диаметру от 50 до 100 при одновре- ЗО менном повышении степени дегазации теплоносителя.Поставленная цель достигается тем, что при стравливании избытка теплоно" сителя трубу размещают наклонно, с превышением ее торца, снабженного заправочным патрубком, над противоположным торцом на величину, равную (1-4)й, где й - наружный диаметр трубы, причем нагрев ведут по всей длине трубы. Кроме того, при наличии в трубе криволинейных участков ее устанавливают в положение с непре" рывным возрастанием вертикальной ко" ординаты оси трубы.На чертеже схематично изображена тепловая труба в процессе заполнения теплоносителем.Тепловая труба 1 снабжена на .внутренней поверхности капиллярной струк" турой 2. На заправочном патрубке 3 установлен вентиль 4. Труба 1 помещена в термостат 5 с внутренними ребрами 6 для обеспечения винтового движения термостатной жидкости.Труба наклонена к горизонтальной плоскости под углом, обеспечивающим превышение ее торца, снабженного латрубком 3, над противоположным торцом, на величину от одного до четырех й.25 Формула изобретения Составитель А.Лобановкая Техред М. Тепер Корректор О,Бил Реда О.Юрков каз 2945/3ВНИ Тираж 542 И Государственного делам изобретений 5, Иосква, Ж, Раушдписн ое митета СССРоткрытийская наб., д 5 иал ППП "Патент", г. Ужгород, ул. Проектна Теплоноситель образует "лужу" 7 и нижней части трубы 1.Способ осуществляют следующим образом.Вводят в полость трубы 1 .жидкий ,теплоноситель в избыточном количестве, затем включают термостат 5 и под- водят тепло по всей наружной поверхности трубы 1. После достижения необ" ходимой температуры избыток теплоносителя в виде пара и неконденсирую щийся газ удаляются через заправочный патрубок 3 из полости трубы 1 в окружающую среду (атмосферу), затем вентиль 4 закрывают и герметизируют патрубок 3 пережатием и сваркой,15Наклонное положение трубы с пре- вышением верхнего торца над нижним в заданном интервале исключает унос теплоносителя в виде капель и обеспечивает такой режим стравливания избытка теплоносителя, при котором повышается как точность заполнения, так и степень дегазации теплоносителя. 1. Способ заполнения тепловой тру-. бы теплоносителем путем введения в полость трубы через заправочный патрубок теплоносителя в избыточном количестве, стравливания через заправочный патрубок избытка в виде пара с одновременным удалением неконденсирующегося газа при нагреве трубы и последующей герметизации заправочного патрубка, о т л и ч а ю щ и йс я тем, что, с целью повышения точности заполнения тепловых труб с круглым поперечным сечением и отношением длины к наружному диаметру от 50 до 100 при одновременном повышении степени дегаэации теплоносителя, при стравливании избытка теплоноси-теля трубу размещают наклонно, с превышением ее торца, снабженного заправочным патрубком, над противоположным торцом на величину, равную (1-4)Й, где Й - наружный диаметр трубы, причем нагрев ведут по всей длине трубы.2, Способ по п.1, о т л и ч а ющ и й с я тем, что при наличии в. трубе криволинейных участкоВ ее устанавливают в положение с непрерывным возрастанием вертикальной координаты оси трубы. Источники информации,принятые во внимание при экспертизе1. Воронин В.Г. и др. Исследование горизонтальной тепловой трубы.
