Стенд для моделирования процесса разрушения заполненных газом емкостей

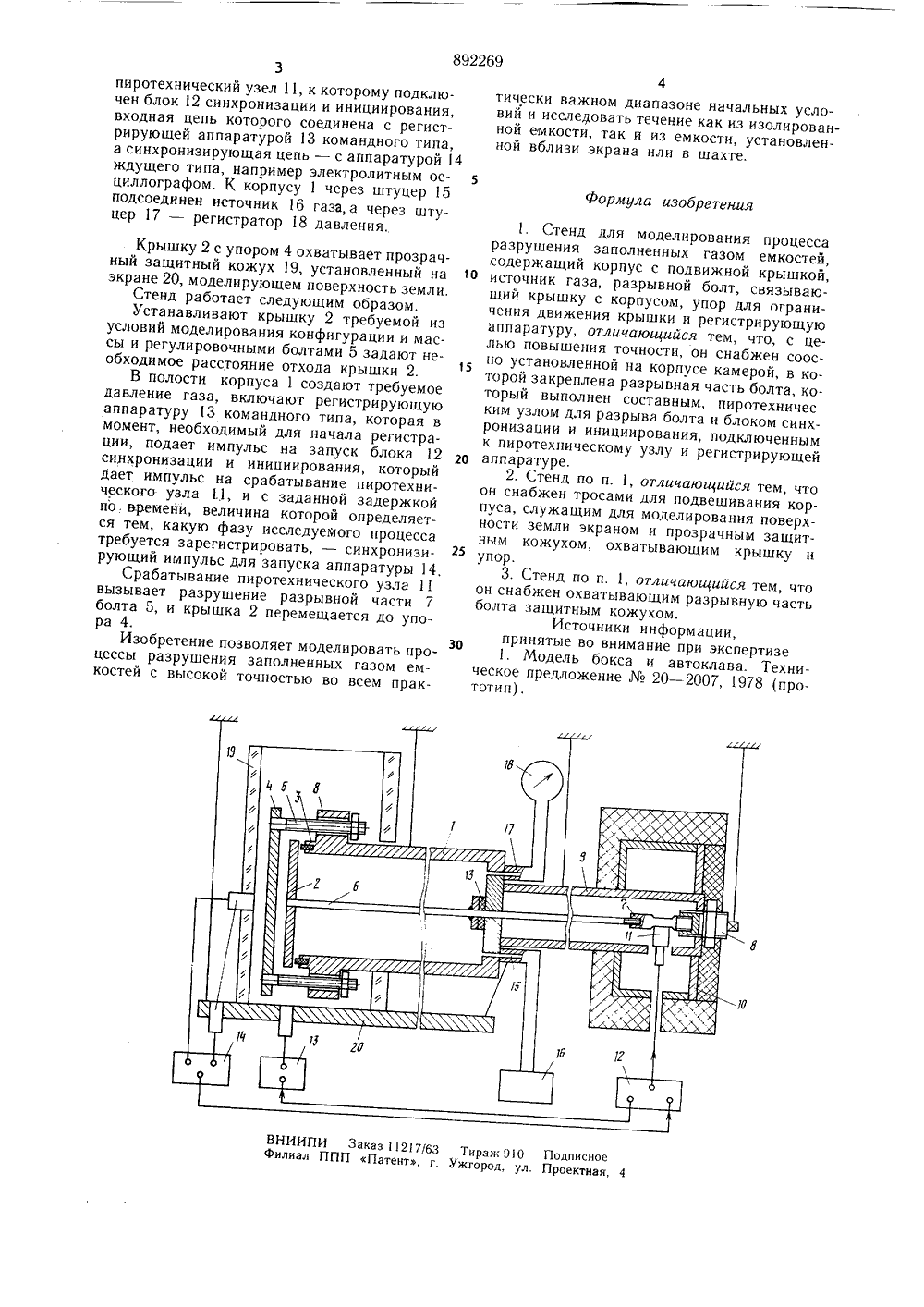

ОПИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскмкСоцмалмстмческмкРеспублнк(22) Заявлено 11.07.80 (21) 2955193/25-28 51) М. Кл. 60 Х 3 ем заявки-с присоедине оударстееииый комитет 3) Приоритет СССРелам изооретеиий Опублик вано 23.12.81. Бюллетень4бликования описания 28.12.81.254 (088,8) и открытии та оп 2) Авто А. Н. Иванов и рисовская обрет(54) СТЕНД ДЛЯ МОДЕЛИРОВАНИЯ ПРОЦЕССАРАЗРУШЕНИЯ ЗАПОЛНЕННЫХ ГАЗОМ ЕМКОСТЕЛ Изобретение относится к газодинамической технике, в частности к исследованиям нестационарных процессов.Наиболее близким по технической сущности к изобретению является стенд для моделирования процесса разрушения заполненных газом емкостей, содержащий корпус с подвижной крышкой, источник газа, разрывной болт, связывающий крышку с корпусом, упор для ограничения движения крышки и регистрирующую аппаратуру 1 .Недостатком известного стенда является невысокая точность, обусловленная тем, что разрывной болт разрывается, когда растягивающее усилие достигает предела прочности разрывного участка, т.е, нельзя точно установить момент разрыва стержня. Кроме того, невозможно изучать истечение газа в безграничное пространство.Целью изобретения является повышение точности.Эта цель достигается тем, что стенд для моделирования процессов разрушения заполненных газом емкостей, содержащий корпус с подвижной крышкой, источник газа, разрывной болт, связывающий крышку с корпусом, упор для ограничения движения крышки и регистрирующую аппаратуру, снабжен соосно установленной на корпусе камерой, в которой закреплена разрывная часть болта, который выполнен составным, пиротехническим узлом для разрыва болта и блоком синхронизации и инициирования, подключеным к пиротехническому узлу и регистрирующей аппаратуре.Кроме того, стенд снабжен тросами дляподвешивания корпуса, служащим для моделирования поверхности земли экраном и прозрачным защитным кожухом, охватывающим крышку и упор, а также охватывающим разрывную часть болта защитным кожухом.На чертеже представлена схема предлагаемого стенда.Стенд содержит корпус 1 с подвижнойкрышкой 2 с уплотнением 3 между ними, упор 4 для ограничения движения крышки 2, который крепится к корпусу 1 регулировочными болтами 5.Крышка 2 связана с корпусом 1 разрыв 2 ф ным болтом 6 с разрывной частью 7. Разрывная часть 7 болта 5 закреплена натяжным устройством 8 в камере 9 с защитным кожухом 10. Для разрыва болта 5 установлен892269 Формула изобретения ВНИИПИ Заказ 11217/63 Тираж 9 О ПодписноеФилиал ЛПП Патент, г. Ужгород, ул. Проектная, 4 3пиротехнический узел 11, к которому подключен блок 12 синхронизации и инициирования, входная цепь которого соединена с регистрирующей аппаратурой 13 командного типа, а синхронизирующая цепь - с аппаратурой 14 ждущего типа, например электролитным осциллографом. К корпусу 1 через штуцер 15 подсоединен источник 16 газа,а через штуцер 17 - регистратор 18 давления. Крышку 2 с упором 4 охватывает прозрачный защитный кожух 19, установленный на экране 20, моделирующем поверхность земли.Стенд работает следующим образом, Устанавливают крышку 2 требуемой из условий моделирования конфигурации и массы и регулировочными болтами 5 задают необходимое расстояние отхода крышки 2.В полости корпуса 1 создают требуемое давление газа, включают регистрирующую аппаратуру 13 командного типа, которая в момент, необходимый для начала регистрации, подает импульс на запуск блока 12 синхронизации и инициирования, который дает импульс на срабатывание пиротехнического узла 11, и с заданной задержкой по. времени, величина которой определяется тем, какую фазу исследуемого процесса требуется зарегистрировать, - синхронизирующий импульс для запуска аппаратуры 14.Срабатывание пиротехнического узла 11 вызывает разрушение разрывной части 7 болта 5, и крышка 2 перемещается до упора 4.Изобретение позволяет моделировать процессы разрушения заполненных газом емкостей с высокой точностью во всем практически важном диапазоне начальных условий и исследовать течение как из изолированной емкости, так и из емкости, установленной вблизи экрана или в шахте. 1. Стенд для моделирования процессаразрушения заполненных газом емкостей,содержащий корпус с подвижной крышкой,10 источник газа, разрывной болт, связывающий крышку с корпусом, упор для ограничения движения крышки и регистрирующуюаппаратуру, отличающийся тем, что, с целью повышения точности, он снабжен соос 15но установленной на корпусе камерой, в которой закреплена разрывная часть болта, который выполнен составным, пиротехническим узлом для разрыва болта и блоком синхронизации и инициирования, подключеннымк пиротехническому узлу и регистрирующей20 аппаратуре.2. Стенд по п, 1, отличающийся тем, чтоон снабжен тросами для подвешивания корпуса, служащим для моделирования поверхности земли экраном и прозрачным защитным кожухом, охватывающим крышку иупор.3, Стенд по и. 1, отличающийся тем, чтоон снабжен охватывающим разрывную частьболта защитным кожухом.Источники информации,принятые во внимание при экспертизе30Модель бокса и автоклава. Техническое предложение20 в 20, 1978 прототип) .
