Преобразователь “фаза-код

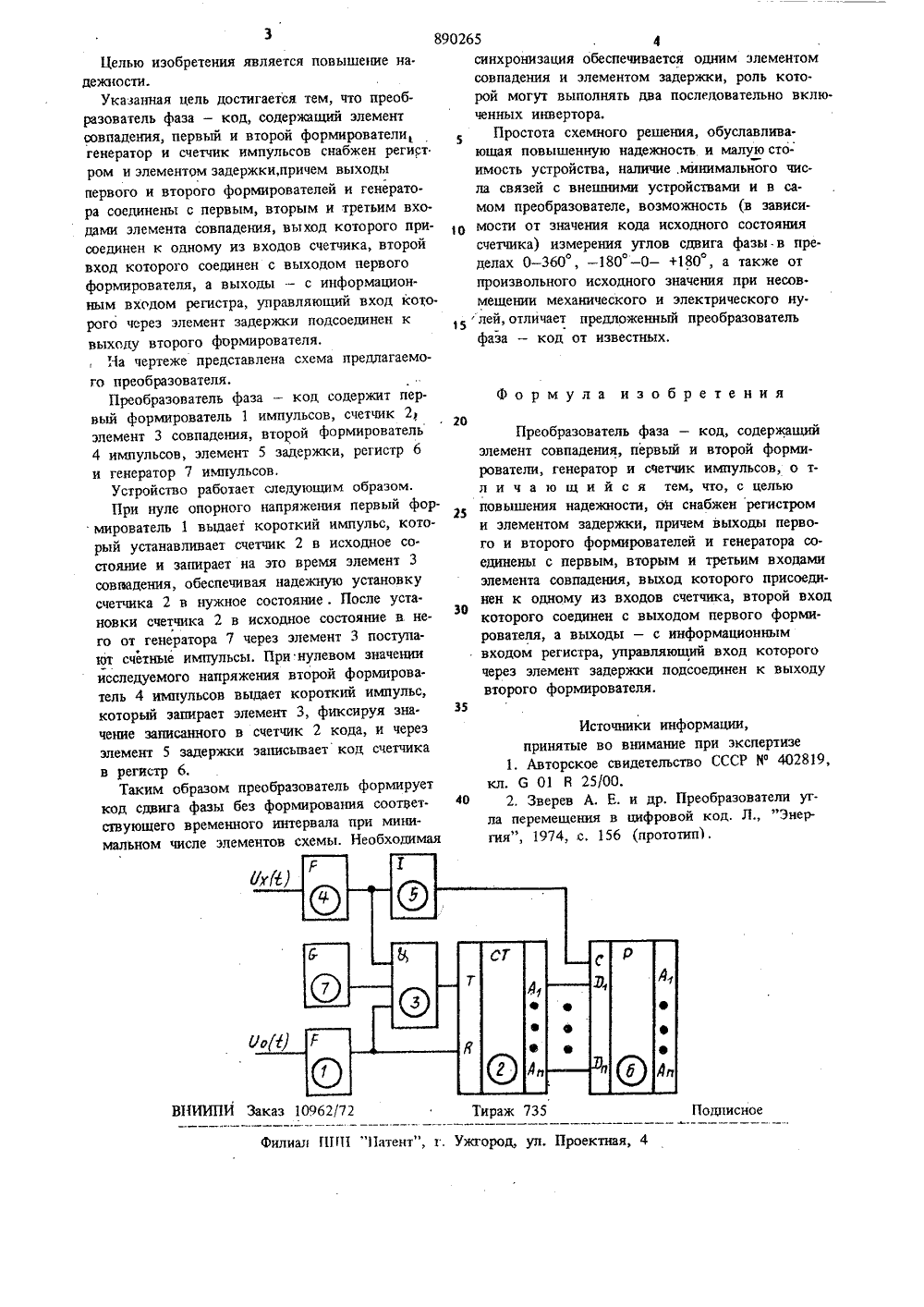

Оп ИСАНИЕИЗОБРЕТЕНИЯК АВТОРСНО МУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспублик,373 088.8) ата опубликования описания 15,12) 11 РЕОБРАЗОВАТЕЛЬ ФАЗА - К 2 ти к изобретению является преобразовательфаза - код с прямым преобразованием, ко.торый содержит генератор импульсов, соеди.пенный через делитель счетчик импульсов)и фильтр с фазовращателем, формировательи.",пульсов, элементы совпадения и триггеры 2,Недостатки известного преобразователя следующие.Большое число связей делителя с отсчетнойчастью вносит дополнительные помехи, особенно при удалении отсчетной части от делителя,Жесткая связь частоты опорного напряжения(питания фазоврашателя) с частотой генерато.ра импульсов и кодом делителя. Невозможностьприменения при сдвиге механического нуля фазоврашателя относительно нулевого кода делителя. Инерционность фильтра обуславливаетсдвиг нулевого значения опорного напряженияотносительно нулевого кода делителя, ввидучего необходимо) применение блока фазовойкоррекции, Указанные недостатки ограничиваютфункциональные возможности преобразователя,чсложняют его и снижают надежность,Недостатком этого преобразователя является необходимость применения дополнительных15 элементов для формирования временного ин.тервала и изготовления дополнительного блока управления счетчиком, что усложняет такие преобразователи, снижает их надежность, повышает стоимость и трудоемкость изготов 20 ления. Кроме того, имеет место дополнительная погрешность преобразования, обусловленная длительностью и нестабильностью фронтов временного интервала. Изобретение относится к измерительной тех. нике, а именно к фазометрии, и может быть применено в различных устройствах автоматики, цифровой и вычислительной технике для преобразования в код сигналов различных датчиков и устройств с выходным сигналом в виде сдвига фазы электрического напряжсния.Известен преобразователь фаза - код с формированием( кода путем заполнения импульсами генератора временного интервала, который сформирован входным триггером и содержит счетчик и блок управления 11. Наиболее близким. по технической сущно89 20 Целью изобретения является повышение на.дежности.Указанная цель достигается тем, что преобразователь фаза - код, содержащий элементсовпадения, первый и второй формирователи,генератор и счетчик импульсов снабжен региртром и элементОм задержки, причем выходыпервого и второго формирователей и генератора соединены с первым, вторым и третьим входами элемента совпадения, выход которого присоединен к одному из входов счетчика, второйвход которого соединен с выходом первогоформирователя, а выходы - с информационным входом регистра, управляющий вход которого через элемент задержки подсоединен квыходу второго формирователя.На чертеже представлена схема предлагаемого преобразователя.Преобразователь фаза - код содержит первый формирователь 1 импульсов, счетчик 2элемент 3 совпадения, второй формирователь4 импульсов, элемент 5 задержки, регистр 6и генератор 7 импульсов,Устройство работает следующим образом.При нуле опорного напряжения первый формирователь 1 выдает короткий импульс, который устанавливает счетчик 2 в исходное со.стояние и запирает на это время элемент 3совладения, обеспечивая надежную установкусчетчика 2 в нужное состояние, После уста.новки счетчика 2 в исходное состояние в не.го от генератора 7 через элемент 3 поступают счетные импульсы. При нулевом значенииисследуемого напряжения второй формирователь 4 импульсов выдает короткий импульс,который запирает элемент 3, фиксируя зна.чение записанного в счетчик 2 кода, и черезэлемент 5 задержки записывает код счетчикав регистр 6.Таким образом преобразователь формируеткод сдвига фазы без формирования соответствующего временного интервала при минимальном числе элементов схемы. Необходимая 0265 4синхронизация обеспечивается одним элементомсовпадения и элементом задержки, роль которой могут выполнять два последовательно включенных инвертора.Простота схемного решения, обуславливающая повышенную надежность и малую стоимость устройства, наличие, минимального числа связей с внешними устройствами и в самом преобразователе, возможность (в зависимости от значения кода исходного состояниясчетчика) измерения углов сдвига фазы в пределах 0 - 360, - 180 - 0 - +180, а также отпроизвольного исходного значения при несов.мещении механического и электрического ну-лей, отличает предложенный преобразовательфаза - код от известных,Формула изобретения Преобразователь фаза - код, содержащийэлемент совпадения, первый и второй форми.рователи, генератор и счетчик импульсов, о тличающийся тем,что,сцелью повышения надежности, он снабжен регистром и элементом задержки, причем выходы первого и второго формирователей и генератора соединены с первым, вторым и третьим входами элемента совпадения, выход которого присоединен к одному из входов счетчика, второй вход ЗОкоторого соединен с выходом первого формирователя, а выходы - с информационным входом регистра, управляющий вход которого через элемент задержки подсоединен к выходу второго формирователя.35 Источники информации,принятые во внимание при экспертизе 1. Авторское свидетельство СССР Иф 402819,кл, 6 01 В 25/00. 4 О 2. Зверев А. Е. и др. Преобразователи угла перемещения в цифровой код. Л., "Энергия", 1974, с, 156 (прототип).
