Устройство для удаления пылевлагосодержащего воздуха

Номер патента: 1796841

Опубликовано: 23.02.1993

Авторы: Гусева, Молчанов, Ясенев, Ясенева, Ястребова

МПК: F24F 7/06

Метки: воздуха, пылевлагосодержащего, удаления

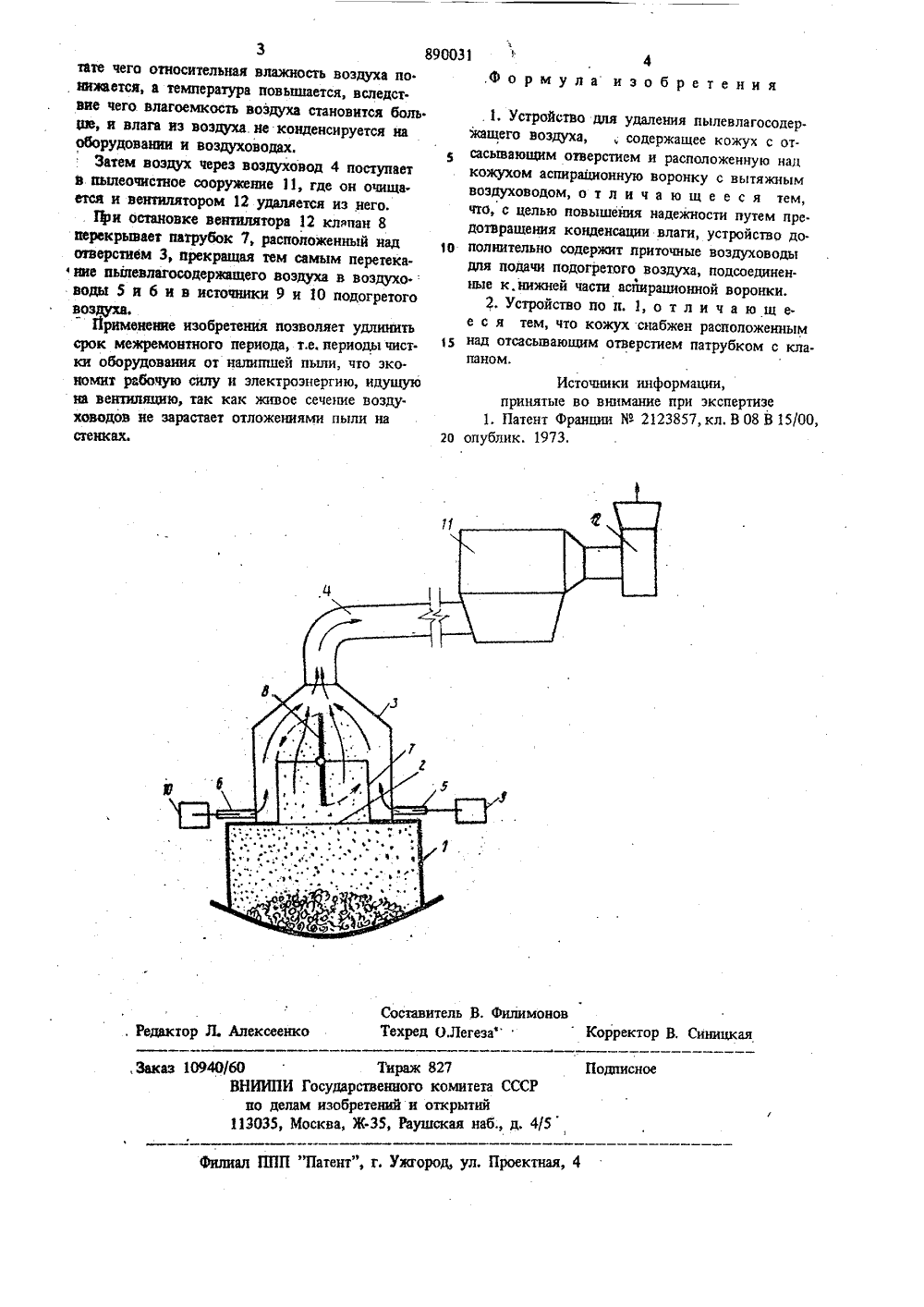

...действием разрежения, создаваемого вентилятором 6, пылевлагосодержащий воздух с относительной влажностью 100) удаляется из кожуха 1 и через отсасывающее отверстие 2 попадает в аспирационную воронку 3, а затем по вытяжному воздуховоду 4 поступает в пылеотделитель 5, где воздух очищается от пыли. Часть очищенного в пылеотделителе 5 воздуха выбрасывается вентилятором 6 через выхлопной патрубок 8 в атмосферу, а другая часть за .счет перепада давления в выхлопном патрубке 8 и аспирационной воронке 3 возвращается на рециркуляцию через байпасный воздуховод 7. С помощью воздушной заслонки 1.2, установленной.в байпасном воздуховоде 7, производится настройка расхода рециркуляционного воздуха, при которой температура аэросмеси в аспирационной...

Номер патента: 41904

Опубликовано: 28.02.1935

Автор: Медведев

МПК: F27B 7/28, F27D 1/16

Метки: воздухом, вращательной, охлаждения, печи, подлежащей, резкого, ремонте, удалению, футеров

...непосредственно на часть футеровки, подлежащую удалению.На чертеже фиг, 1 изображает продольный разрез приспособления для резкого охлаждения воздухом подлежащей удалению футеровки во вращательной печи при ее ремонте; фиг, 2 - то же, в другой форме выполнения.Для резкого охлаждения пояса 2 футеровки 1 вращательной печи, подлежащей удалению при ремонте печи, около этого пояса устанавливается приспособление, состоящее из нескольких концентрических раструбов 4 в виде усеченных конусов (фиг. 1), образующих промежутки, через которые направляются воздушные струи 3 непосредственно на пояс 2 футеровки. Последний по движению воздуха раструб 4 снабжен дном 5. Применением приспособления уменьшается время простоя печи на охлаждение при ее ремонте, а...

Номер патента: 866348

Опубликовано: 23.09.1981

Авторы: Зексер, Майсоценко, Цимерман

МПК: F24F 3/14

Метки: воздуха, косвенно-испарительного, охлаждения

...с патрубком 5 вспомогательного потока и выходным патрубком 10 кожуха, поддон 16 теплообменника 15 соединен с поддоном 2 корпуса 1. Перемещение воздуха в установке осуществляется компрессором 17.Установка работает следующим образом.Наружный воздух компрессором 17 подается через патрубок 3 и корпус 1 в каналы 7, здесь за счет конТакта с адсорбирующим материалом воздух осушается и одновременно охлаждается, передавая тепло воздуху вспомогательного потока, движущегося по каналам 6. Перед выходом из каналов 7 поток воздуха разделяется на два потока: основной и вспомогательный, первый из которых через патрубок 4 и сопловой ввод 13 направляется в вихревую трубу 12, а второй - направляется в каналы 6, где он воспринимает тепло от общего...

Номер патента: 664689

Опубликовано: 30.05.1979

Автор: Ващенко

МПК: B04C 5/12

Метки: отделения, пыли

...его в корпусе позволит пропускать через щели конуса малую часть пыли в виде отдельных крупных зерен. Кроме того, ббльшая часть тряпья будет уноситься восходящими потоками воздуха через открытый воздухоотводящий патрубок.Цель изобретения - повысить эффективность процесса обеспыливания.Указанная цель достигается тем, что в предлагаемом . устройстве воздухоотводящий патрубок выполнен перфорированным и в нижней части снабжен запорным клапаном.На чертеже изображено предлагаемое устройство для отделения пыли от материала,Устройство имеет цилиндроконический корпус 1 с перфорированной стенкой, тангенциально установленный к корпусу патрубок 2, перфорированный воздухоотводящий патрубок 3 с запорным клапаном, выполненным в виде...

Номер патента: 718671

Опубликовано: 29.02.1980

Авторы: Левин, Марченко, Халанский

МПК: F25B 11/00

Метки: воздуха, охлаждения

...также двумя вихревыми трубами 25 и 2 б, сопловой ввод которых подключен к разным воздушным магистралям на участке мсжду источниками 1, 2 и соответственно718671 8 нпюЦгно ПОаз 2916/14 Изд.160 Поиск аи 583 писиое ппографии, пр. Сапунова,запорными кранами 4 и 5, а патрубок вывода холодного воздуха через коллектор 27 соединен с перфорированными кожухами 28, установленными на электро- или пневмоприводы запорных кранов 4, 5 и 6, кранов 7, 8 и 9 аварийного отключения и регуляторов 10 - 12 массовой подачи воздуха.При необходимости после каждого источника сжатого воздуха может быть установлена своя вихревая труба, а в случае одного источника сжатого воздуха достаточно одной вихревой трубы.Система охлаждения воздуха работаст следующим...
