Датчик давления

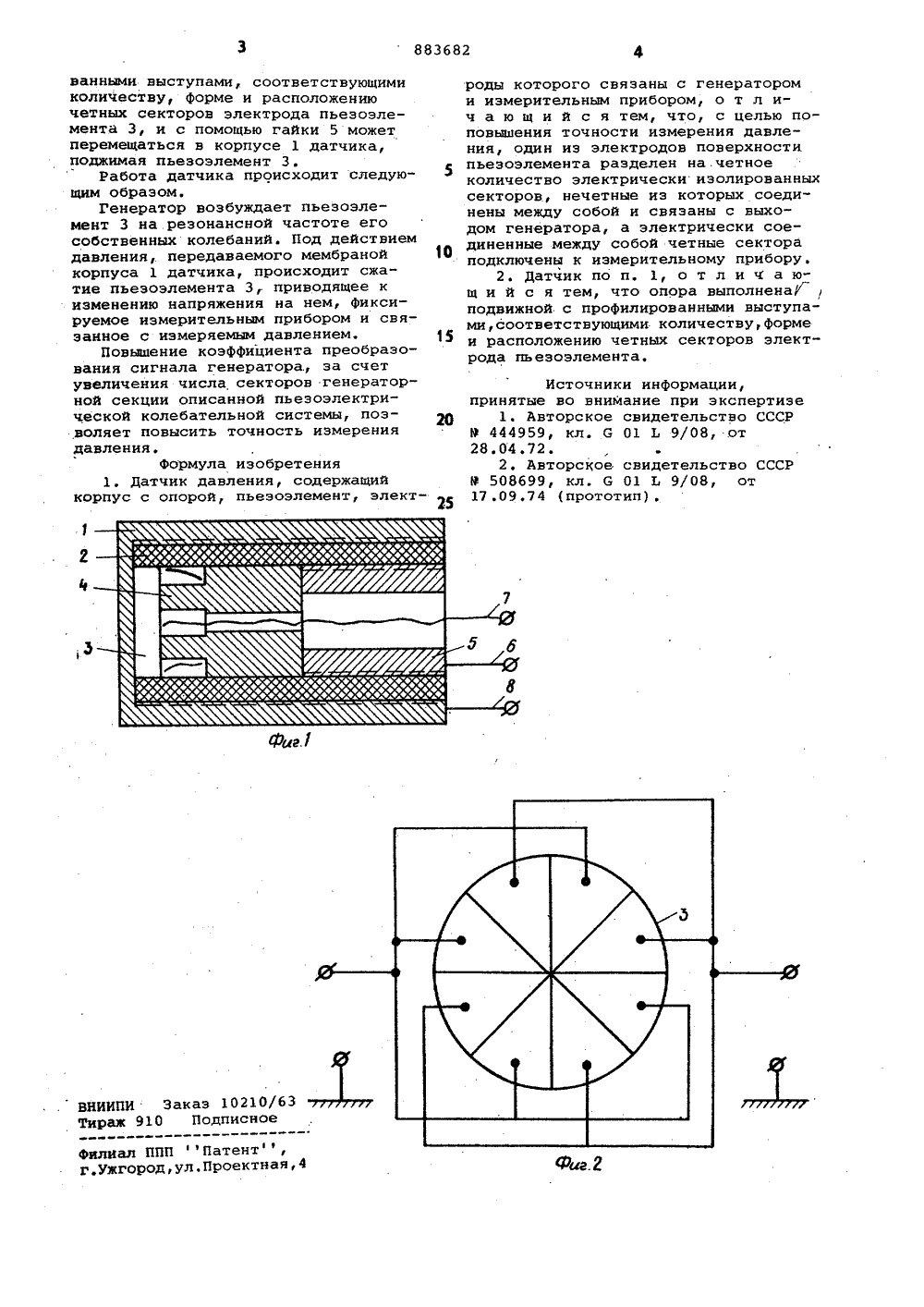

Союз Советскик Социалистических РеспубликОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИ ЕТЕЛЬСТВУ н 1883682(22) Заявлено 140480 (21) 2910285/18-10с присоединением заявки Ио(51)М К 3 О 01 Ь 9/08 Государственный комитет СССР ио делам изобретений и открытий(72) Авторы изобретения А.С,Чурсин, В.В.Викторов и М.В.Кулинич Институт проблем механики АН СССР(54) ДАТЧИК ДАВЛЕНИЯ Изобретение относится к контрольно-измерительной технике, в частности к датчикам давления.Известны пьезоэлектрические датчики давления, содержащие корпус с5 размещенным в нем пьезоэлементом 1 .Однако эти датчики не обеспечивают достаточной точности при измерении статических давлений.1 ОНаиболее близким по технической сущности и достигаемому положительному эффекту к предлагаемому является устройство датчика давления, содержащего корпус с опорой, пьезоэлемент, электроды которого связаны с 15 генератором и измерительным прибором 2 .Недостатком известного технического решения является низкий коэффициент преобразования сигнала гене ратора в пьезоэлектрической колебательной системе, что снижает точность Измерения давления.Целью изобретения является повышение точности измерения давления.указанная цель достигается эа счет того, что один из электродов поверхности пьезоэлемента разделен на четное количество электрически изолированных секторов, нечетные иэ 30 которых соединены между собой и свя заны с выходом генератора, а электрйчески соединенные между собой четные сектора, подключены к измерительному прибору. Кроме того, опора датчика выполнена подвижной с профилированными выступами, соответствующими количеству, форме и расположению четных секторов электрода пьезоэлемента.На фиг.1 изображена схема датчика; на Фиг.2 - схема размещения секторов пьезоэлемента.Датчик содержит корпус 1, выполненный в виде стакана, дно которого выполняет роль мембраны, втулку 2, обеспечивающую электрическую изоляцию пьезоэлемента 3 от корпуса 1, опору 4, гайку 5 и проводники 6, 7 и 8. Один из электродов пьезоэлемента 3 ( Фиг,2) разделен на четное количество электрически изолированных секторов, нечетные из которых соединены между собой и подключены к выходу генератора с помощью проводников 7 и 8, а электрически соединен ные между собой через опору 4 четные сектораподключены с помощью проводников б и 8 к измерительному прибору, Опора 4 выполнена .с профилиро883 б 82 1 2 4 иг. 2 ванными выступами, соответствующимиколичеству, форме и расположениючетных секторов электрода пьезоэлемента 3, и с помощью гайки 5 можетперемещаться в корпусе 1 датчика,поджимая пьезоэлемент 3Работа датчика происходит следующим образом.Генератор возбуждает пьезоэлемент 3 на резонансной частоте егособственных колебаниЯ. Под действиемдавления, передаваемого мембраной 10корпуса 1 датчика, происходит сжатие пьезоэлемента 3, приводящее кизменению напряжения на нем, фиксируемое измерительным прибором и связанное с измеряемым давлением. 15Повышение коэффициента преобразования сигнала генератора., за счетувеличения числа секторов генераторной секции описанной пьезоэлектрической колебательной системы, позволяет повысить точность измерениядавления,Формула изобретения1, Датчик давления, содержащийкорпус с опорой, пьезоэлемент, электВНИИПИ Заказ 10210/бТираж 910 Подписное Филиал ППП фПатентф, г.ужгород,ул.Проектная роды которого связаны с генератороми измерительным прибором, о т л ич а ю щ и й с я тем, что, с целью поповышения точности измерения давления, один из электродов поверхностипьезоэлемента разделен на.четноеколичество электрически изолированныхсекторов, нечетные из которых соединены между собой и связаны с выходом генератора, а электрически соединенные между собой четные сектораподключены к измерительному прибору,2. Датчик по п. 1, о т л и Ч а ющ и й с я тем, что опора выполненаподвижной с профилированными выступами,соответствующими количеству, формеи расположению четных секторов электрода пьезоэлемента,Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРР 444959, кл. 0 01 Ь 9/08 от28.04.72.2, Авторсхое свидетельство СССР9 508699, кл. 6 01 Ь 9/08, от17 .09.74 (прототип),
