Способ определения длительной прочности трубчатых образцов сталей под давлением водородосодержащей среды

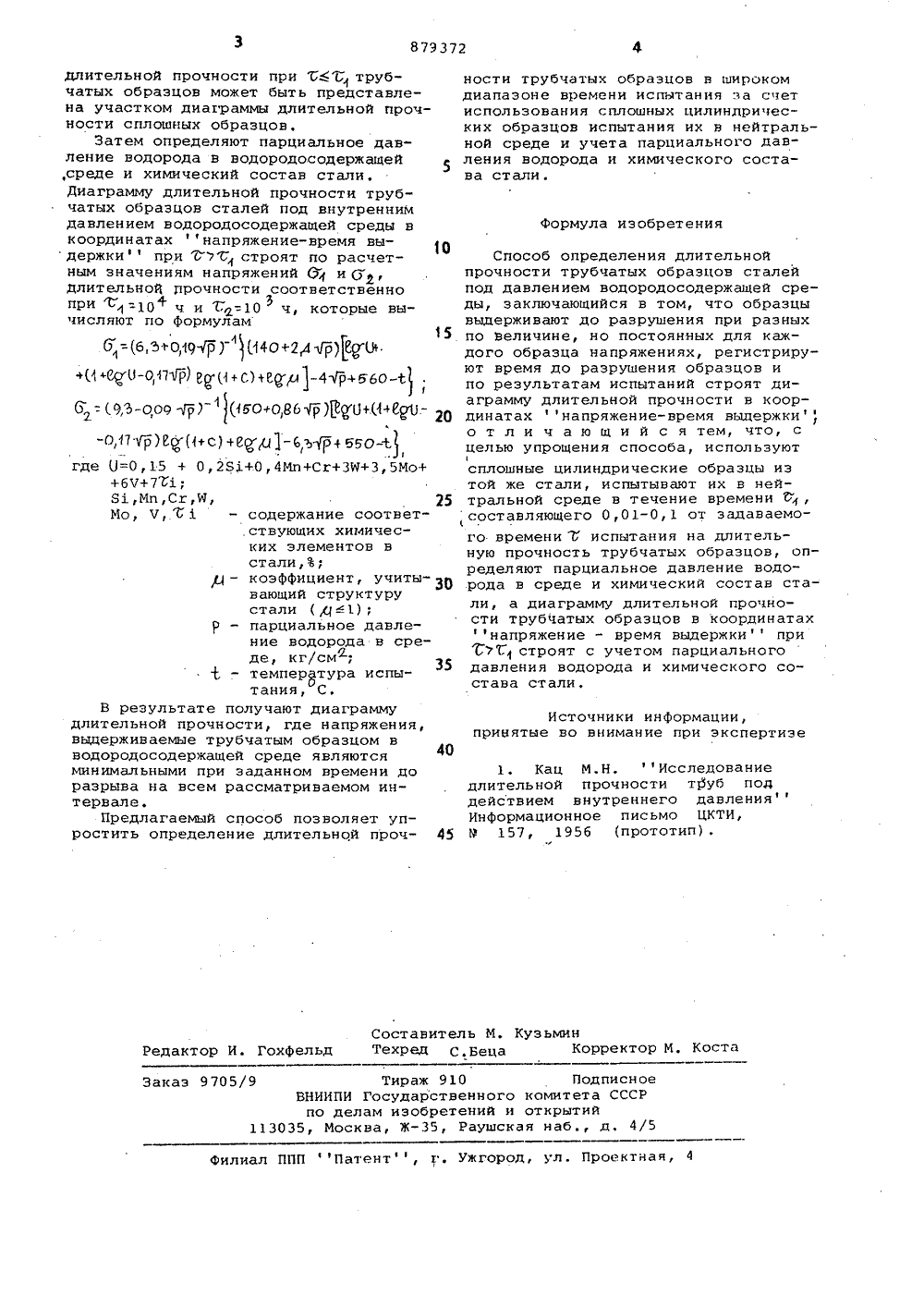

Союз Советских Социалистических РеспубликОП ИКАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(51) М. Кл. С 01 Б 3/00 Государственный комитет СССР о делам изобретений н открытий(71) Заявитель Иркутский политехнический институт(54) СПОСОБ ОПРЕДЕЛЕНИЯ ДЛИТЕЛЬНОЙ ПРОЧНОСТИ ТРУБЧАТЫХ ОБРАЗЦОВ СТАЛЕЙ ПОД ДАВЛЕНИЕМ ВОДОРОДОСОДЕРЖЩЕЙ СРЕДЫИзобретение относится к испытани-ям материалов и элементов конструкций, в частности к способам определения длительной прочности трубчатыхобразцов сталей под давлением водородосодержащей среды.Известен способ определения длительной прочности трубчатых образцов.сталей под давлением водородосодержащей среды, заключающийся в том,что образцы выдерживают до разрушения при разных по величине, но .постоянных для каждого образца напряжениях, регистрируют время до разрушенияобразцов и по результатам испытанийстроят диаграмму длительной прочности в координатах напряжение - время выдержки.1,Недостатком известного способаявляется его сложность.Цель изобретения - упрощение способа.указанная цель достигается тем,что используют сплошные цилиндрические образцы иэ той же стали, испытывают их в нейтральной среде в течение времениГ, составляющего 0,010,1 от задаваемого времени ь испытания на длительную прочность трубчатыхобразцов, определяют парциальное дав ление водорода в среде и химический состав стали, а диаграмму длительной прочности трубчатых образцов в координатах" напряжение-время выдержки 1 при (")Г строят с учетом парциального давления водорода и химического состава стали.Способ осуществляют следующим образом.Испытанию подвергают не трубчатые, а сплошные цилиндрические образцы из исследуемой стали, которые испытывают в нейтральной среде на длительную прочность. Для этого образцы выдерживают до разрушения при разных по величине, но постоянных для каждого образца напряжениях, регистрируют время до разрушения образцов и по результатам испытаний строят диаграм" му длительной прочности в координатах напряжение-время до разрушения.Значения напряжений б выбирают такими, чтобы время (;т до разрушения составляло 0,01-0,1 от задаваемого времени ь испытания на длительную прочность трубчатых образцов.При этих значениях 6 влияние водородосодержащей среды йа трубчатые и сплошные образцы проявляется в небольшой степени, поэтому диаграмма879372 Формула изобретения Составитель М. КузьминРедактор И. Гохфельд Техред С.Беца Корректор М. Коста Заказ 9705/9 Тираж 910 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Филиал ППП фПатент, г. Ужгород, ул. Проектная, 4 длительной прочности при С( Ь трубчатых образцов может быть представлена участком диаграммы длительной прочности сплошных образцов,Затем определяют парциальное давление водорода в водородосодержащей,среде и химический состав стали,Диаграмму длительной прочности трубчатых образцов сталей под внутреннимдавлением водородосодержащей среды вкоординатах 1 напряжение-время вы держки при 6 )Гстроят по расчетным значениям напряжений О 4 и 0,длительной Прочности соответственнопри 4 =10 ч и Г=10 ч, которые выпи 1;: + 3числяют по формулам156:)6,З О.)Р). ) )НО+гД,)р)Д Оц е-а )р) ер)с)едр 1-4 )р+гьо-нб: Яз-аоо .д 2 "( го+086 Гр 3 ОО" кто+бЧ+71;Яь.,Мп,Сг,Х 25Мо, Ч,С 1 - содержание соответствующих химических элементов встали,Ъ;,) - коэффициент, учиты- ЗОвающий структурустали ( Д 1)парциальное давление водорода в сре 35Я,темпероатура испытания, С.В результате получают диаграммудлительной прочности, где напряжения,выдерживаемые трубчатым образцом вводородосодержащей среде являются40минимальными при заданном времени доразрыва на всем рассматриваемом интервале,Предлагаемый способ позволяет упростить определение длительной проч ности трубчатых образцов в широкомдиапазоне времени испытания за счетиспользования сплошных цилиндрических образцов испытания их в нейтральной среде и учета парциального давления водорода и химического состава стали. Способ определения длительной прочности трубчатых образцов сталей под давлением водородосодержащей среды, заключающийся в том, что образцы выдерживают до разрушения при разных по Величине, но постоянных для каждого образца напряжениях, регистрируют время до разрушения образцов и по результатам испытаний строят диаграмму длительной прочности в координатах напряжение-время выдержки 1 о т л и ч а ю щ и й с я тем, что, с целью упрощения способа, используютсплошные цилиндрические образцы из той же стали, испытывают их в нейтральной среде в течение времени б, ,составляющего 0,01-0,1 от задаваемого времени 2 испытания на длительную прочность трубчатых образцов, определяют парциальное давление водорода в среде и химический состав стали, а диаграмму длительной прочности трубчатых образцов в координатахнапряжение - время выдержки приГ 1(,4 строят с учетом парциального давления водорода и химического состава стали. Источники информации,принятые во внимание при экспертизе1. Кац М.Н. Исследованиедлительной прочности труб поддействием внутреннего давленияИнформационное письмо ЦКТИ,Р 157, 1956 (прототип),
