Сигнализатор температуры

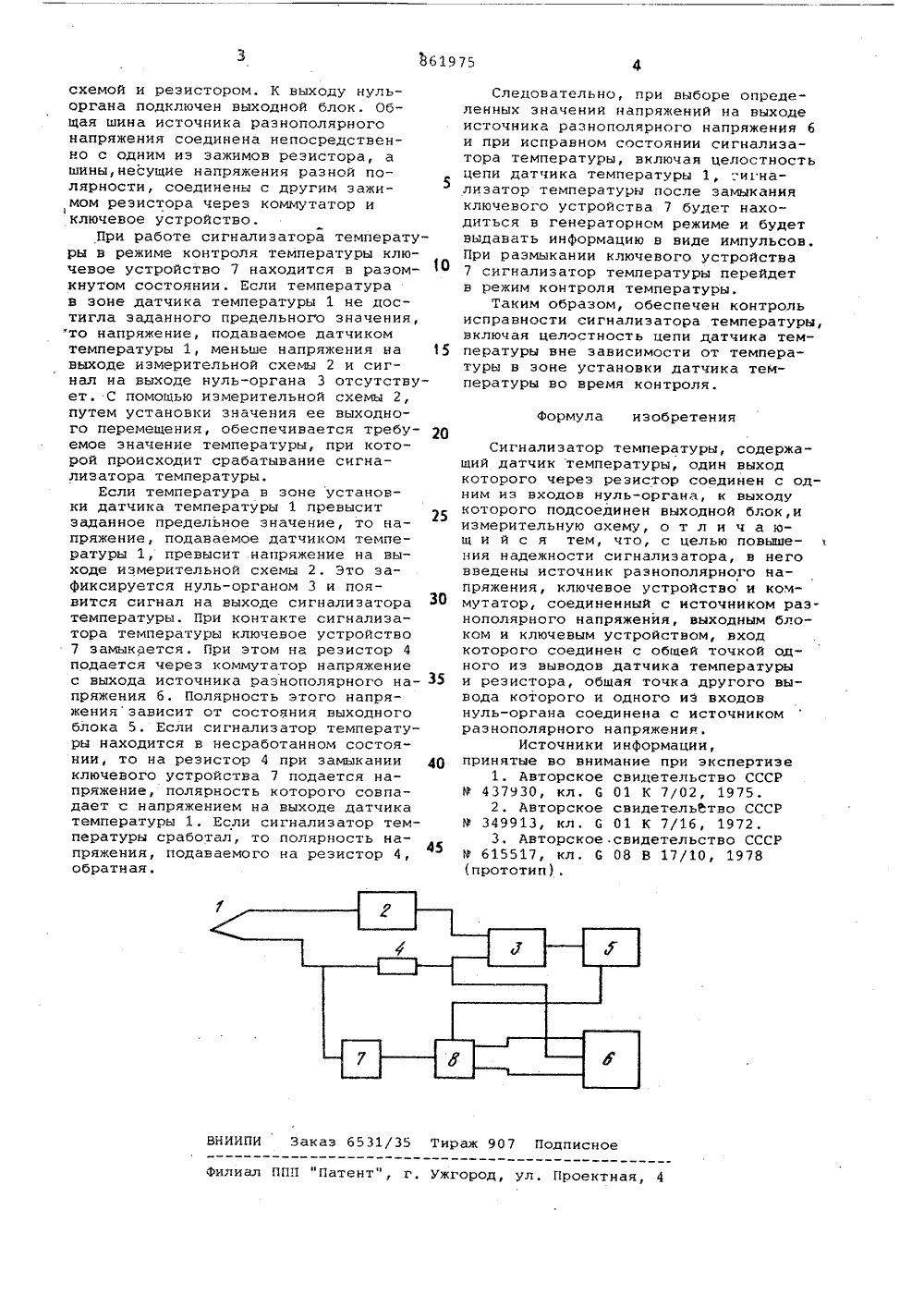

Союз Советскмк Социалистических Республик(22) Заявлено 24.03,80 (21) 2902388/18-10 (5)М, КЛ. с присоединением заявки Ио(23) Приоритет 6 01 К 7/02 Государственный комитет СССР ио делам. изобретений и открытийДата опубликования описания 07, 09. 81(54) СИРНАЛИЗАТОР ТЕМПЕРАТУРЫ 20 ЗО Изобретение относится к области контроля температуры и может быть использовано для сигнализации превышения температурой заданного значения.Известны сигналиэаторы температуры, содержащие датчик температуры и измерительную схему, которая представляет собой источник опорного напряжения и напряжение компенсации температуры холодного спая в случае применения термопарных датчиков, или мостовую схему при применении резистивных датчиков, к измерительной схеме подключен нуль-орган 1;11 и 21 . 15 Указанные сигнализаторы имеют недостаточную надежность.Наиболее близким по технической сущности и достигаемому результату являбтся сигнализатор температуры содержащий датчик температуры, соединенный с измерительной схемой, нуль-органом, и выходное устройство, подключенное к нуль-органу, вход которого соединен с измерительной схемой 131.Однако известный сигнализатор не имеет встроенного контроля, что снижает его надежность. Целью изобретения является повышение надежности сигнализатора.Эта цель достигается тем, что в . сигнализатор температуры, содержащий датчик температуры, один вывод которого через резистор связан с одним из входоэ нуль-органа, к выходу которого подсоединен .выходной блок, и измерительную схему, введены источник разнополярного напряжения, ключевое устройство и коммутатор, соединенный с источником раэнополяр-. ного напряжения, выходным блоком и ключевым устройством, вход которого соединен с общей точкой одного из выводов датчика температуры и резистора, общая точка второго вывода которого и одного иэ входов нуль- органа соединена с источником разнополярного напряжения.На чертеже приведена схема сигнализатора температуры.Сигнализатор температуры содержит датчик температуры 1, измерительную схему 2, нуль-орган 3, резистор 4, выходной блок 5, источник разнополярного напряжения б, ключевое устройство 7 и коммутатор 8, Вход нульоргана .соединен последовательно с датчиком температуры, измерительной861975 Формула изобретения ВНИИПИ Заказ 6531/35 Тираж 907 Подписное Филиал ППП "Патент", г. Ужгород, ул, Проектная, 4 схемой и резистором. К выходу нульоргана подключен выходной блок. Общая шина источника разнополярногонапряжения соединена непосредственно с одним из зажимов резистора, ашины, несущие напряжения разной полярности, соединены с другим зажимом резистора через коммутатор иключевое устройство.При работе сигнализатора температуры в режиме контроля температуры ключевое устройство 7 находится в разомкнутом состоянии, Если температурав зоне датчика температуры 1 не достигла заданного предельного значения,то напряжение, подаваемое датчикомтемпературы 1, меньше напряжения на 15выходе измерительной схемы 2 и сигнал на выходе нуль-органа 3 отсутствует. С помощью измерительной схемы 2,путем установки значения ее выходного перемещения, обеспечивается требуемое значение температуры, при которой происходит срабатывание сигнализатора температуры,Если температура в зоне установки датчика температуры 1 превыситзаданное предельное значение, то напряжение, подаваемое датчиком температуры 1, превысит напряжение на выходе измерительной схемы 2, Это зафиксируется нуль-органом 3 и появится сигнал на выходе сигнализатора 0температуры, При контакте сигнализатора температуры ключевое устройство7 замыкается. При этом на резистор 4подается через коммутатор напряжениес выхода источника разнополярного напряжения 6. Полярность этого напряжениязависит от состояния выходногоблока 5. Если сигнализатор температуры находится в несработанном состоянии, то на резистор 4 при замыканииключевого устройства 7 подается напряжение, полярность которого совпадает с напряжением на выходе датчикатемпературы 1, Если сигнализатор температуры сработал, то полярность напряжения, подаваемого на резистор 4,обратная. Следовательно, при выборе определенных значений напряжений на выходеисточника разнополярного напряжения 6и при исправном состоянии сигнализатора температуры, включая целостностьцепи датчика температуры 1, :игнализатор температуры после замыканияключевого устройства 7 будет находиться в генераторном режиме и будетвыдавать информацию в виде импульсов.При размыкании ключевого устройства7 сигнализатор температуры перейдетв режим контроля температуры,Таким образом, обеспечен контрольисправности сигнализатора температуры,включая целостность цепи датчика температуры вне зависимости от температуры в зоне установки датчика температуры во время контроля. Сигнализатор температуры, содержащий датчик температуры, один выход которого через резистор соединен с одним из входов нуль-органа, к выходу которого подсоединен выходной блок,и измерительную охему, о т л и ч а ющ и й с я тем, что, с целью повышения надежности сигнализатора, в него введены источник разнополярного напряжения, ключевое устройство и коммутатор, соединенный с источником разнополярного напряжения, выходным блоком и ключевым устройством, вход которого соединен с общей точкой одного из выводов датчика температуры и резистора, общая точка другого вывода которого и одного из входов нуль-органа соединена с источником разнополярного напряжения.Источники информации, принятые во внимание при экспертизе1. Авторское свидетельство СССР Р 437930, кл. 6 01 К 7/02, 1975.2. Авторское свидетельство СССР Р 349913, кл. 6 01 К 7/16, 1972.3, Авторское свидетельство СССР Р 615517, кл. 6 08 В 17/10, 1978 (прототип).
