Механизм подъема всасывающего патрубка насосной станции
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 859680
Авторы: Весманов, Мещанов, Путывко, Толчинский
Текст

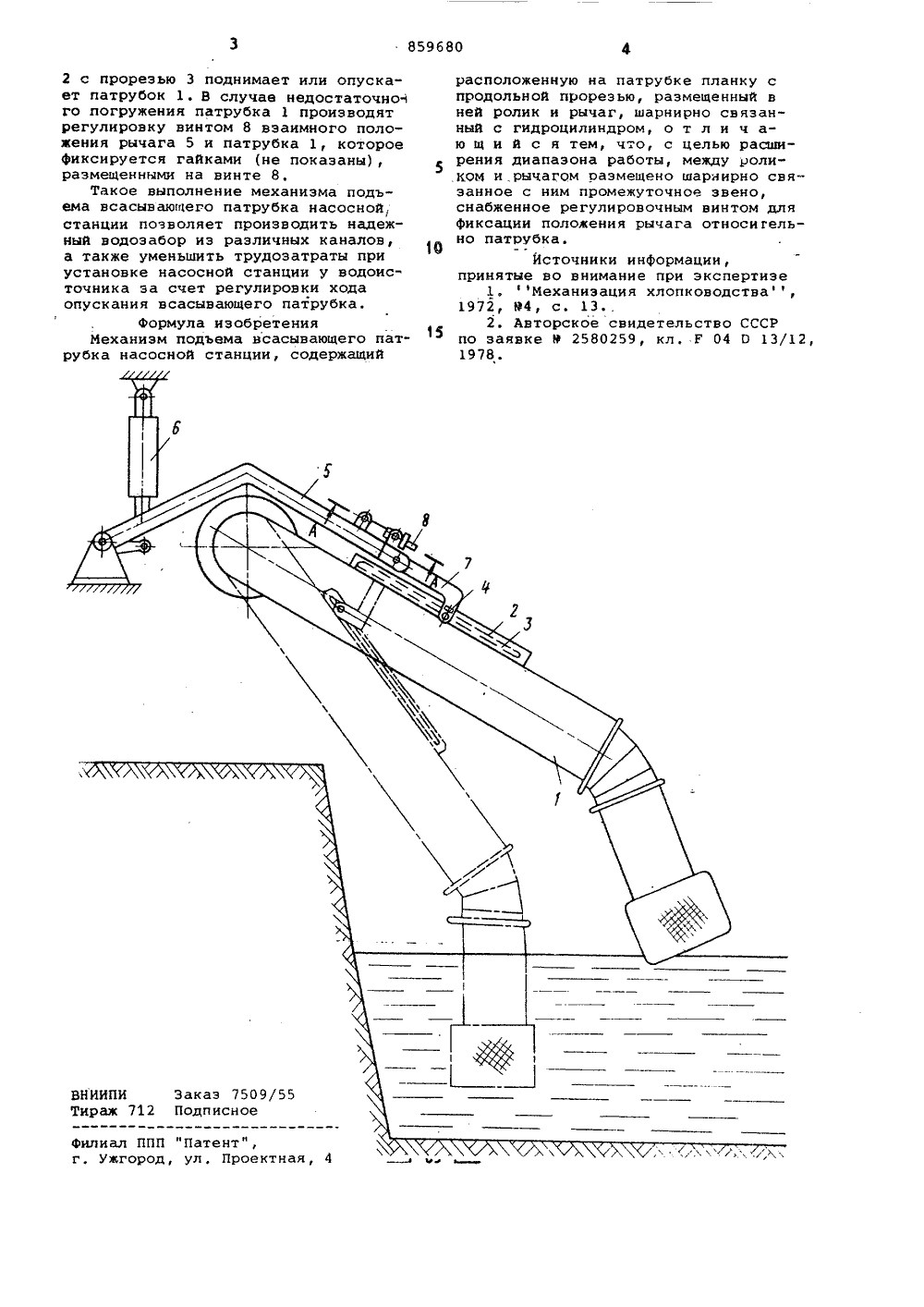

Союз Советскик Социалистических Республик(61).Дополнительное к авт. свмд-ву(22) Заявлено 041279 (21) 2847914/25-06с присоединением заявки Йо(23) Приоритет Р 1)М )(3 Р 04 1 Э 29/06 Государственный комнтет. СССР по делам изобретений н открцтнй.иое баб" Государственное специальное конструкторс помеханизации ирригационио-мелиоративных работ и ихло н к(54) МЕХАНИЭМ ПОДЪЕМА ВСАСЫВАЮЩЕГО ПАТруВКА НАСОСНОЙ СТАНЦИИ ЗО Изобретение относится к насосостроению, в частности к конструкциимеханизма подъема всасывающего патрубка насосной станции и может бытьиспользовано при проектировании на"сосных станций в промышленности,строительстве и сельском хозяйстве.Известен механизм подъема всасывающего патрубка насосной станции,содержащий лебедку с тросом, взаимодействующим с полужестким всасывающим рукавом 1).Недостатком известного механизмаявляется инерционность и сложностьэксплуатации. 15Наиболее близким к предлагаемомупо технической сути и достигаемымиРезультатам является механизм подъема всасывающего патрубка насоснойстанции, содержащий расположенную на 20патрубке планку с продольной прореэьнразмещенный в ней ролик и рычаг,шарнирно связанный с гидроцнлиндром 2 . Недостатками механизма является узкий диапазон работы, невозможность обеспечить точную регулировку подьема и установки всасывающего патруска. Цель изобретения - расширениедиапазона работы механизма,Поставленная цель достигается тем,что между роликом и рычагом размещено шарнирно связанное с ними промежуточное звено (например Х -образныйдвуплечий рычаг), снабженное регулировочным винтом для фиксации положения рычага относительно патрубка.ОНа чертеже представлен механизм,вид сбоку.Механизм для подъема всасывающего патрубка насосной станции содержит расположенную на патрубке 1планку 2 с продольной прорезью 3,размещенный в ней ролик 4 и рычаг 5,шарнирно связанный с гндроцилиндром6, причем между роликоМ и рычагомразмещено шарнирно связанное с нимипромежуточное звено 7 (например Х -образный двуплечий рычаг), снабженноерегулировочным винтом 8 для фиксации положения рычага 5 относительнопатрубка 1. Устройство работает следующим образом.Гидроцилиндр 6 поднимает или опускает рычаг 5, который через промежуточное звено 7, ролик 4 и планку2 с прорезью 3 поднимает или опускает патрубок 1. В случае недостаточно го погружения патрубка 1 производят регулировку винтом 8 взаимного положения рычага 5 и патрубка 1, которое фиксируется гайками (не показаны), размещенными на винте 8.Такое выполнение механизма подьема всасывающего патрубка насосной/ станции позволяет производить надежный водозабор иэ различных каналов, а также уменьшить трудозатраты при установке насосной станции у водоисточника за счет регулировки хода опускания всасывающего патрубка.Формула изобретенияМеханизм подъема всасывающего патрубка насосной станции, содержащий расположенную на патрубке планку спродольной прорезью, размещенный вней ролик и рычаг, шарнирно связанный с гидроцилиндром, о т л и ч аю щ и й с я тем, что, с целью расширения диапазона работы, между роли.ком и .рычагом размещено шарнирно связанное с ним промежуточное звено,снабженное регулировочным винтом дляфиксации положения рычага относительно патрубка.Источники информации,принятые во внимание при экспертизе1, Механизация хлопководства,1972, 94, с. 132. Авторское свидетельство СССРпо заявке 9 2580259, кл, Р 04 0 13/12,1978.
СмотретьЗаявка
2847914, 04.12.1979
ГОСУДАРСТВЕННОЕ СПЕЦИАЛЬНОЕ КОНСТРУКТОРСКОЕ БЮРО ПО МЕХАНИЗАЦИИ ИРРИГАЦИОННО-МЕЛИОРАТИВНЫХ РАБОТ И ПОЛИВОВ ХЛОПЧАТНИКА
ВЕСМАНОВ ВИКТОР МОИСЕЕВИЧ, МЕЩАНОВ АНАТОЛИЙ ЕГОРОВИЧ, ПУТЫВКО МИХАИЛ ИВАНОВИЧ, ТОЛЧИНСКИЙ МИХАИЛ ЛЕОНИДОВИЧ
МПК / Метки
МПК: F04D 29/06
Метки: всасывающего, механизм, насосной, патрубка, подъема, станции
Опубликовано: 30.08.1981
Код ссылки
<a href="https://patents.su/2-859680-mekhanizm-podema-vsasyvayushhego-patrubka-nasosnojj-stancii.html" target="_blank" rel="follow" title="База патентов СССР">Механизм подъема всасывающего патрубка насосной станции</a>
