Формирователь импульсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 855972
Автор: Кальницкий
Текст

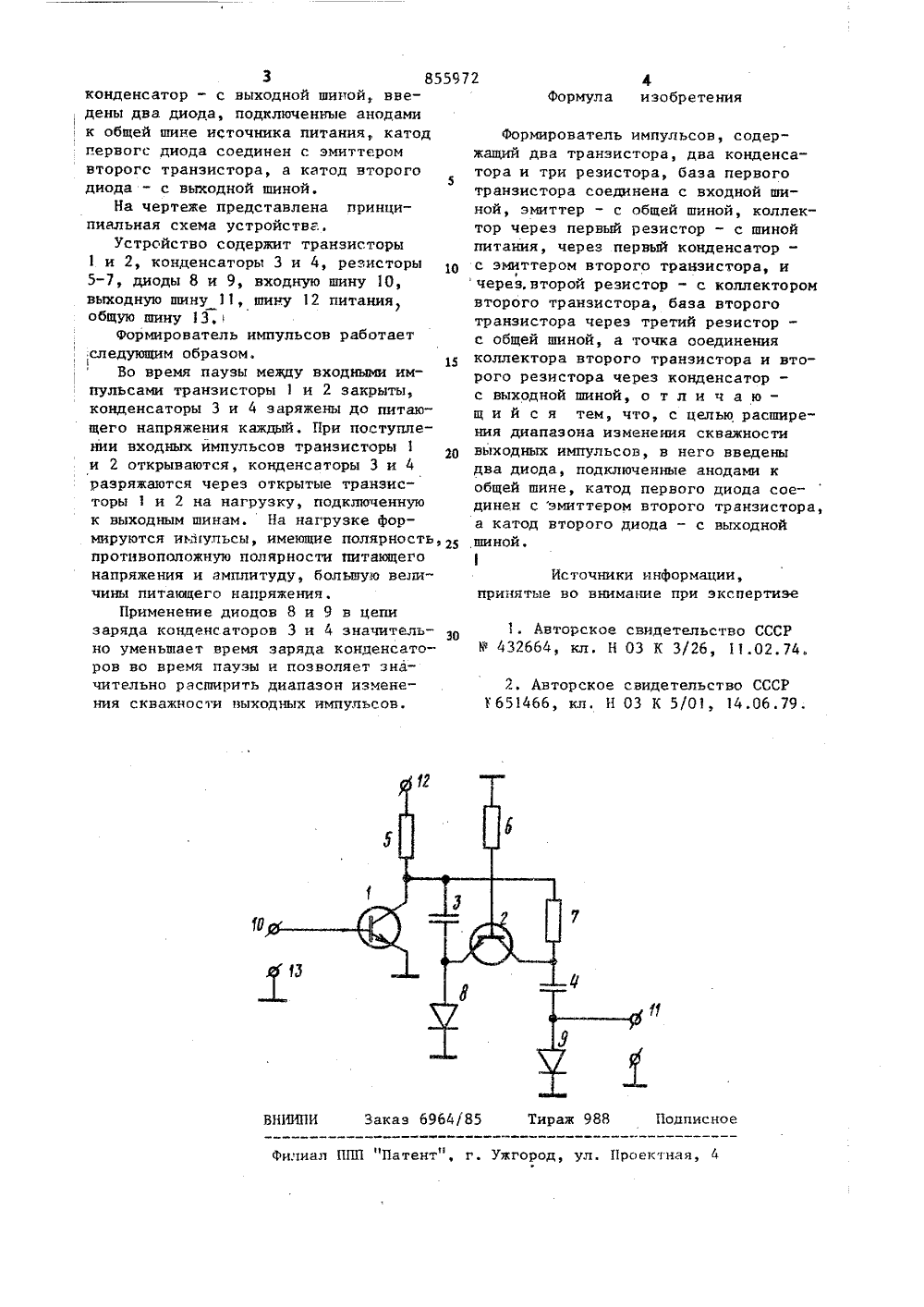

ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советски кСоциалистическиеРеспублик и 855972(51)М. Кл,Н 03 К 5/01 Гасударственный кемнтет СССР пв делам изобретений н аткрытнй(54) ФОРИИРОВАТЕЛЬ КЕУЛЬСОВ Изобретение относится к импульсной технике и может быть использова-: но в радиотехнических устройствах различного назначения.Известно устройство, содержащее два транзистора, две последовательные ВС"цени и нагрузкуОднако это устройство не позволяет получить выходные импульсы, превышающие по амт.литуде питающее напряжение.10Наиболее близким по технической сущности к предлагаемому формирователю импульсов является устройство, содержащее два транзистора, два конденсатора и четыре резистора 1,2 1.Недостатком такого формирователя является то, что заряд одного кснденсатора происхсдит через сопротивление нагрузки и сопротивление вклю 26 ченное между выходной клеммой и эмиттером второго транзистора, а заряд вторсгс конденсатора - через сопротивление нагрузки и сопротивление,включенное между коллекторами перво го и вторсго транзисторов, Это увеличивает время заряда конденсаторат что значительно сужает диапазон изменения скважкости выходных импульсов.Цель изобретения - расширение диапазона изменения скважности выходных импульсов.Поставленная цель достигается тем, что в формирователь импульсов, содержащий два транзистора, два конденсатора и три резистора, база первого транзистора соединена с входной шиной, эмиттер - с общей шиной питания, коллектор - через первый резисторс шиной питания, через первый конденсатор - с эмиттером второго трензнстора и, через второй резистор, - с коллекторсм второго транзистора, база второго транзистора через третий резистор - с общей шиной, а точка соединения коллектора второго транзистора и второго резистора черезЭО ВНИИПИ Заказ 696485 Тираж 988 Подписное Филиал ППП Патент", г, Ужгород, ул. Проектная,3 85 конденсатор - с выходной шиной введены два диода, подключенные анодамик общей шине источника питания, катод гервогс диода соединен с эмиттером второго транзистора, а катод второго диода - с выходной шиной.На чертеже представлена принципиальная схема устройства.Устрсйство содержит транзисторы1 и 2, конденсаторы 3 и 4, резисторы 5-7, диоды 8 и 9, входную шину 10, выходную шину 11, шину 12 питанияобщую шину 13,Формирователь импульсов работает следующим образом.Во время паузы между входными импульсами транзисторы 1 и 2 закрыты,конденсаторы 3 и 4 заряжены до питающего напряжения каждый. При поступлении входных ймпульсов транзисторы 1и 2 открываются, конденсаторы 3 и 4разряжаются через открытые транзисторы 1 и 2 на нагрузку, подключеннуюк выходным шинам. На нагрузке формируются иМульсы, имеющие полярность,противоположную полярности питающегонапряжения и амплитуду, большую величины питающего напряжения.Применение диодов 8 и 9 в цепизаряда конденсаторов 3 и 4 значительно уменьшает время заряда конденсаторов во время паузы и позволяет значительно расширить диапазон изменения скважности выходных импульсов. Формирователь импульсов, содержащий два транзистора, два конденсатора и три резистора, база первоготранзистора соединена с входной шиной, змиттер - с общей шиной, коллектор через первый резистор - с шинойпитания, через первый конденсатор - 1 О с змиттером второго транзистора, и1через, второй резистор - с коллекторомвторого транзистора, база второготранзистора через третий резистор -с общей шиной, а точка соединенияколлектора второго транзистора и второго резистора через конденсатор -с выходной шиной, о т л и ч а ю -щ и й с я тем, что, с целью расширения диапазона изменения скважностивыходных импульсов, в него введеныдва диода, подключенные анодами кобщей шине, катод первого диода соединен с эмиттером второго транзистора,а катод второго диода - с выходной 25,иой.Источники информации,принятые во внимание при зкспертизеАвторское свидетельство СССРУ 432664 кл. Н ОЗ К 3/26, 11.02.74. 2. Авторское свидетельство СССР 1651466, кл. Н ОЗ К 5/01, 14.06.79.
СмотретьЗаявка
2835611, 02.11.1979
ПРЕДПРИЯТИЕ ПЯ А-7170
КАЛЬНИЦКИЙ ЕВГЕНИЙ АНДРЕЕВИЧ
МПК / Метки
МПК: H03K 5/01
Метки: импульсов, формирователь
Опубликовано: 15.08.1981
Код ссылки
<a href="https://patents.su/2-855972-formirovatel-impulsov.html" target="_blank" rel="follow" title="База патентов СССР">Формирователь импульсов</a>
