Способ подъема вертикальных конструкций
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

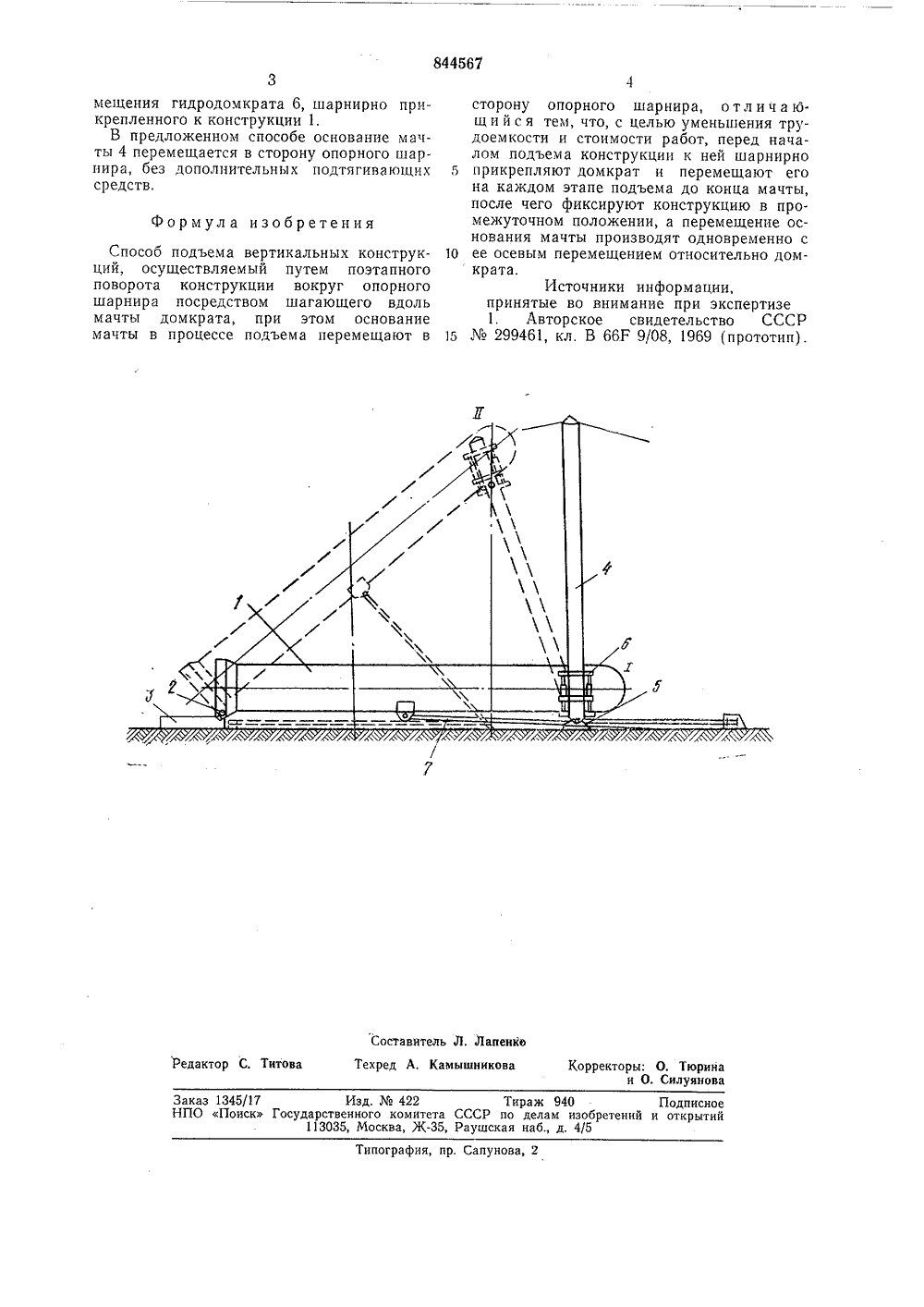

О П И С А Н И Епц 844567ИЗОБРЕТЕНИЯ Йоюз Советских Соцналнстнческих Республик(61) Дополнительное к авт, свид-ву 22) Зая ено 15.05.79 (21) 2767862/27-11 Кл.зВ 66 Г 11 единением заявкисп 23) Приоритет Государственный комнт 53) УДК 621,876(43) Опубликовано 07.07,81. Бюллетень25 (45) Дата опубликования описания 07.07.81 о делам изобретений н открытнйльным строительным работам Монта ЪЕМА ВЕРТИКАЛЬНЫХ КОНСТРУКЦИ(54) СПОС 15ие трудоа 2 пособа заключается в том, что1 укладывают на грунт гори Изобретение относится к способам монтажа тяжеловесных длинномерных вертикальных конструкций на фундамент.Известен способ подъема вертикальных конструкций, осуществляемый путем поэтапного поворота конструкции вокруг опорного шарнира посредством шагающего вдоль мачты домкрата, при этом основание мачты в процессе подъема перемещают в сторону опорного шарнира 1.Однако для подъема тяжеловесных конструкций потребуются большие усилия перемещения основания мачты в сторону опорного шарнира, пропорциональные массе конструкции и силе трения,Цель изобретения - уменьшенемкости и стоимости работ.Это достигается тем, что перед началом подъема конструкции к ней шарнирно при крепляют домкрат и перемещают его н каждом этапе подъема до конца мачты, после чего фиксируют конструкцию в промежуточном положении, а перемещение осно- . вания мачты производят одновременно с ее осевым перемещением относительно домкрата.Способ подъема иллюстрируется чертежом.Сущность сконструкцию зонтально и соединяют ее с опорным шарниром 2, смонтированным на фундаменте 3. Мачту 4 с шарнирно прикрепленной к ней пятой 5 устанавливают вертикально. Шагающее по мачте 4 устройство в виде домкрата 6 шарнирно крепят к верхней части конструкции 1. Затем включают домкрат 6, который, перемещаясь вдоль мачты 4, осуществляет подъем конструкции 1 из горизонтального положения 1 в промежуточное положение 11, при этом мачта 4 поворачивается относительно установленной на грунте пяты 5.Конструкцию 1 в промежуточном положении фиксируют, например, с помощью технологической опорной стойки 7, шарнирно прикрепленной к конструкции 1 и опирающейся на грунт свободным концом.Затем мачту 4 начинают перемещать вдоль ее оси относительно домкрата 6, Как только пята 5 оторвется от грунта мачта 4 под действием собственного веса начинает поворачиваться относительно шарнира, соединяющего домкрат 6 с конструкцией 1 в сторону опорного шарнира, пока не займет вертикальное положение,Дальнейший подъем конструкции можно осуществить, повторяя этап подъема конструкции из горизонтального положения 1 в промежуточное положение 11 путем пере844567 Формула изобретения Составитель Л. Лапенкь Редактор С. Титова Техред А. Камышиикова Корректоры: О, Тюрина и О. СилуяноваЗаказ 1345/17 Изд.422 Тираж 940 ПодписноеНПО Поиск Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5 Типография, пр. Сапунова, 2 мещения гидродомкрата 6, шарнирно прикрепленного к конструкции 1.В предложенном способе основание мачты 4 перемещается в сторону опорного шарнира, без дополнительных подтягивающих средств. Способ подъема вертикальных конструкций, осуществляемый путем поэтапного поворота конструкции вокруг опорного шарнира посредством шагающего вдоль мачты домкрата, при этом основание мачты в процессе подъема перемещают в сторону опорного шарнира, о т л и ч а ющ и й с я тем, что, с целью уменьшения трудоемкости и стоимости работ, перед началом подъема конструкции к ней шарнирно 5 прикрепляют домкрат и перемещают егона каждом этапе подъема до конца мачты, после чего фиксируют конструкцию в промежуточном положении, а перемещение основания мачты производят одновременно с 1 О ее осевым перемещением относительно домкрата. Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРГб Мв 299461, кл, В 661" 9/08, 1969 (прототип).
СмотретьЗаявка
2767862, 15.05.1979
ВСЕСОЮЗНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙИНСТИТУТ ПО МОНТАЖНЫМ И СПЕЦИАЛЬНЫМСТРОИТЕЛЬНЫМ РАБОТАМ "МОНТАЖСПЕЦСТРОЙ"
ТЕЛЕГИН ВЛАДИМИР ЯКОВЛЕВИЧ, ХАРАС ЗАХАРИЙ БОРИСОВИЧ, УМАЛАТОВ НАСРУЛЛА МАГОМЕДОВИЧ
МПК / Метки
МПК: E04H 12/34
Метки: вертикальных, конструкций, подъема
Опубликовано: 07.07.1981
Код ссылки
<a href="https://patents.su/2-844567-sposob-podema-vertikalnykh-konstrukcijj.html" target="_blank" rel="follow" title="База патентов СССР">Способ подъема вертикальных конструкций</a>
