Держатель микроэлектрода для введения внервную клетку
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 843945
Авторы: Вейцман, Грушевский, Минцис, Пятигорский, Смирнов, Филякин
Текст

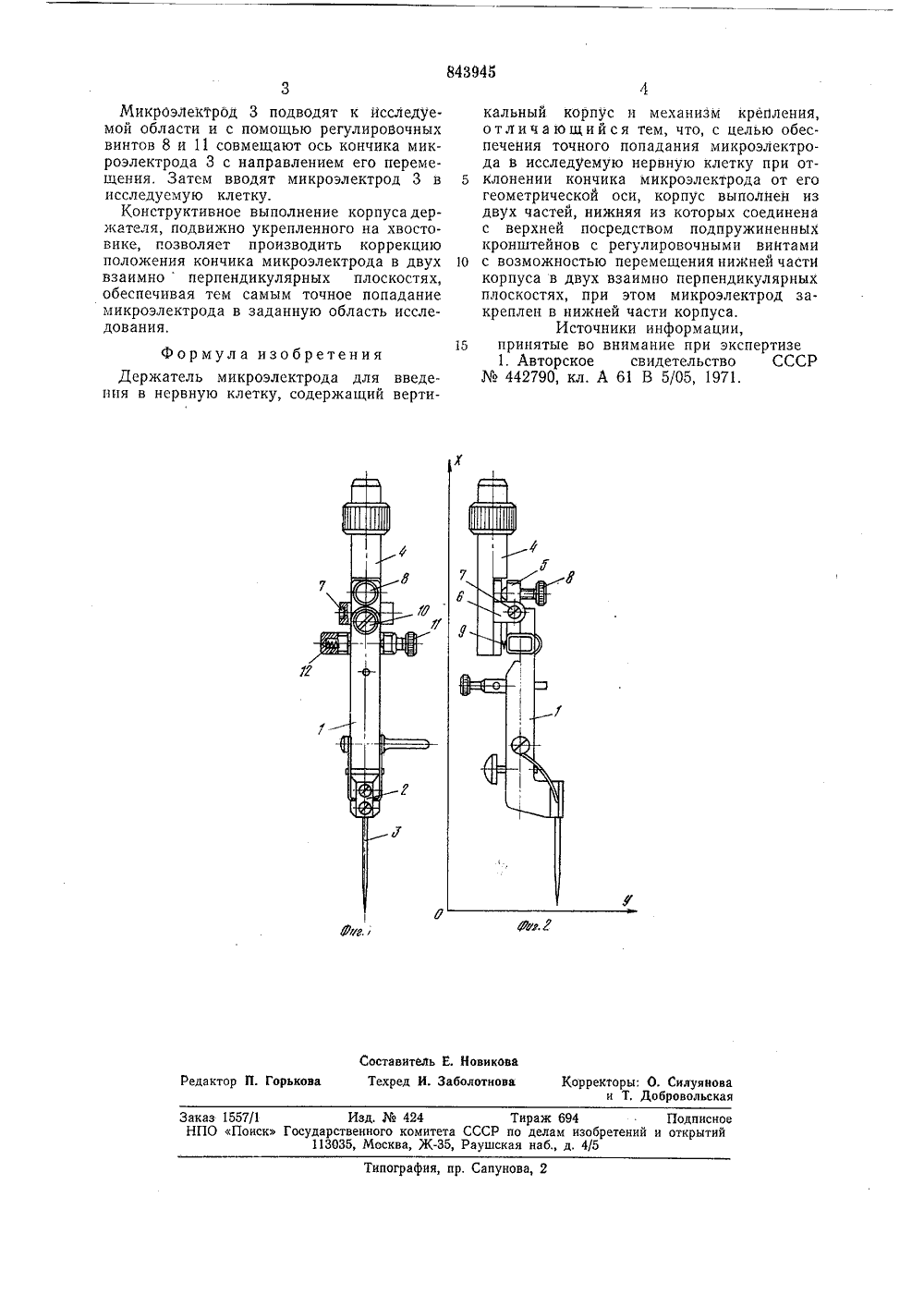

О П И С А Н И Е пц 843945ИЗОБРЕТЕНИЯ Ьас Советских Социалистических Республикпо делам изобретений н открытийнпя 07.07,81 5) Дата опубликования оп РЖАТЕЛЬ МИКРОЭЛЕКТРОДА ДЛЯ ВВЕДЕН В НЕРВНУЮ КЛЕТКУ(5 вертикальный корпус и механи ния, корпус держателя микроэл полиси из двух частей, нижняя соединена с всрхнсй посредств жиненных кронштейнов с регули винтами с возможностью пе нижней части корпуса в двух вз пендикулярных плоскостях, при роэлектрод закреплен в нижней пуса. На фиг. 1 изображен пре держатель, общий вид; на фиг. вид сбоку зм креплеектрода выиз которых ом подпруровочными ремещения аимно перэтом микчасти кордлагаемый 2 - то же,ль достигается тем, что электрода, содержащем Изобретение относится к области биоло-. гии клеток, а именно к устройствам для введения микроэлектродов в клетки или межклеточные пространства для последующих электрофизиологических и фармакологических исследований.Известен микроманипулятор для введения микроэлектрода в нервные клетки, содержащий вертикальный корпус и механизм крепления микроэлектрода. Микро- электрод неподвижно крепится в электро- держателе с помощью губок и зажимных винтов. 11.Однако это обеспечивает точное попадание в исследуемую клетку только в том случае, если кончик микроэлектрода идеально ровный. При незначительном изгибе кончика микроэлектрода попадание последнего в заданную область исследования крайне затруднительно, требует дополнительных затрат времени для нахождения нервной клетки и усложняет условия работы экспериментатора.Целью изобретения является обеспечение точного попадания микроэлектрода в исследуемую нервную клетку при отклонении кончика микроэлектрода от его геометрической оси.Поставленная цев держателе микро Держатель микроэлектрода состоит извертикального корпуса 1, на котором смонтирован механизм 2 крепления микроэлектрода 3 и хвостовик 4. Корпус 1 соединен с хвостовиком 4 посредством двух кронштейнов 5 и 6, соединенных между собой винтом 7. С помощью регулировочноговинта 8 и пружины 9 осуществляется перемещение корпуса 1 с микроэлектродом 3 в плоскости ХОУ. Кронштейн 5 подвижно укреплен на корпусе 2 винтом 10; регули 5 ровочным винтом 11 и пружиной 12 осуществляют перемещение корпуса 1 с микроэлектродом 3 в плоскости, перпендикулярной плоскости ХОУ.Работа с держателем производится слео дующим образом,Заказ 1557/1 Изд. Мо 4 НПО Поиск Государственного ко 113035, МоскваТираж 694 Подписное ета СССР по делам изобретений н открытий 35, Раушская наб., д. 4/5 пографня, пр. Сапунова, 2 Микроэлектрод 3 подводят к исследуемой области и с помощью регулировочных винтов 8 и 11 совмещают ось кончика микроэлектрода 3 с направлением его перемещения. Затем вводят микроэлектрод 3 в исследуемую клетку.Конструктивное выполнение корпуса держателя, подвижно укрепленного на хвостовике, позволяет производить коррекцию положения кончика микроэлектрода в двух взаимноперпендикулярных плоскостях, обеспечивая тем самым точное попадание микроэлектрода в заданную область исследования,Формула изобретенияДержатель микроэлектрода для введения в нервную клетку, содержащий вертикальный корпус и механизм крепления,отличающийся тем, что, с целью обеспечения точного попадания микроэлектрода в исследуемую нервную клетку при от 5 клонении кончика микроэлектрода от егогеометрической оси, корпус выполнен издвух частей, нижняя из которых соединенас верхней посредством подпружиненныхкронштейнов с регулировочными винтами10 с возможностью перемещения нижней частикорпуса в двух взаимно перпендикулярныхплоскостях, при этом микроэлектрод за.креплен в нижней части корпуса,Источники информации,15 принятые во внимание при экспертизе1. Авторское свидетельство СССРМю 442790, кл. А 61 В 5/05, 1971.
