Устройство для затягивания прово-дов b трубы

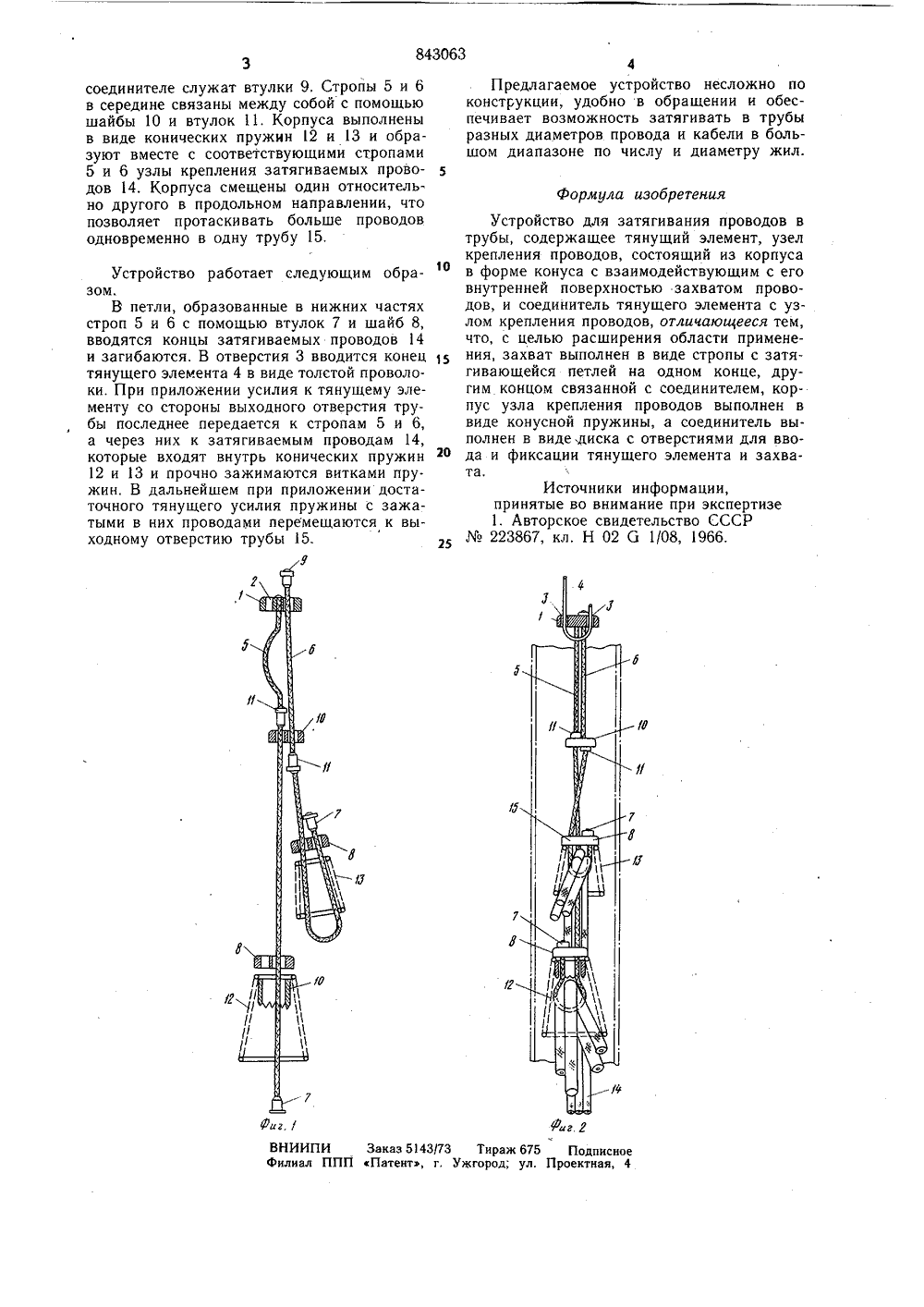

843063 Союз СоветскикСоциалистическикРеспублик ОП ИСАНИЕ К АВТОРСКОМ ИДЕТЕЛЬСТВУата опубликования описания 05.07.8(72) Ав анасье етени 1) Заявитель 54) УСТРОЙСТВО ДЛЯ ЗАТЯГИВАНИЯ ПРОВВ ТРУБЫ электротехн я затягиван Цель изЬб ти применени проводов в тр затягиваемых Изобретение относится кике, а именно к устройству дл ияпроводов в трубы,Известно устройство для затягивания проводовв трубы, содержащее тянущий элемент в виде троса, узел крепления затягиваемых проводов, состоящий из корпуса в форме полого конуса, захвата проводов в видеполого конуса меньшего размера, находящегося внутри первого конуса и имеющегоотверстия, через которые вводятся концыпроводов, которые загибаются и зажима Оются между конусами, и соединитель в виде колодки, с которой жестко связаны узелкрепления затягиваемых проводов с .однойстороны и тянущий элемент с другой стороны 111,Недостатком известного устройства является то, что область применения его ограничивается числом и диаметром проводов,концы которых размещены в зазоре междуконусами узла крепления. ретения - расширение облас я устройства для затягивани убы в части числа и диаметрпроводов. Поставленная цель достигается тем, что в устройстве для затягивания проводов в трубы, содержащем тянущий элемент, узел крепления проводов, состоящий из корпуса в форме конуса с взаимодействующим с его внутренней поверхностью захватом проводов и соединитель тянущего элемента с узлом крепления проводов, захват выполнен в виде стропы с затягивающейся петлей на одном конце, а другим концом связанной с соединителем, корпус узла крепления проводов выполнен в виде конусной пружины, а соединитель выполнен в виде диска с отверстиями для ввода и фиксации тянущего элемента и захвата проводов.На фиг. 1 изображено устройство для затягивания проводов в трубы, общий вид; на фиг. 2 - то же, в момент затягивания проводов в трубу.Устройство для затягивания проводов в трубы содержит соединительс отверстиями 2 под захват и отверстиями 3 под тянущий элемент 4 и два захватывающих элемента в виде стопов 5 и 6. Для образования мента в виде стропов 5 и 6. Для образования петли с одного конца стропов имеются втулки 7 и шайбы 8, а для фиксации стропов в843063 Формула изобретения соединителе служат втулки 9, Стройы 5 и 6 в середине связаны между собой с помощью шайбы 10 и втулок 11. Корпуса выполнены в виде конических пружин 12 и 13 и образуют вместе с соответствующими стропами 5 и 6 узлы крепления затягиваемых проводов 14. Корпуса смещены один относитель. но другого в продольном направлении, что позволяет протаскивать больше проводов одновременно в одну трубу 15. Устройство работает следующим обра 1 О зом.В петли, образованные в нижних частях строп 5 и 6 с помощью втулок 7 и шайб 8, вводятся концы затягиваемых проводов 14 и загибаются. В отверстия 3 вводится конец 15 тянущего элемента 4 в виде толстой проволоки. При приложении усилия к тянущему элементу со стороны выходного отверстия трубы последнее передается к стропам 5 и 6, а через них к затягиваемым проводам 14, которые входят внутрь конических пружин 12 и 13 и прочно зажимаются витками пружин. В дальнейшем при приложении достаточного тянущего усилия пружины с зажатыми в них проводами перемещаются к выходному отверстию трубы 15.25 4Предлагаемое устройство несложно по конструкции, удобно в обращении и обеспечивает возможность затягивать в трубы разных диаметров провода и кабели в большом диапазоне по числу и диаметру жил. Устройство для затягивания проводов втрубы, содержащее тянущий элемент, узелкрепления проводов, состоящий из корпусав форме конуса с взаимодействующим с еговнутренней поверхностью захватом проводов, и соединитель тянущего элемента с узлом крепления проводов, отличающееся тем,что, с целью расширения области применения, захват выполнен в виде стропы с затягивающейся петлей на одном конце, другим концом связанной с соединителем, корпус узла крепления проводов выполнен ввиде конусной пружины, а соединитель выполнен в виде диска с отверстиями для ввода и фиксации тянущего элемента и захвата.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР223867, кл. Н 02 б 1/08, 1966.
