Стереодекодер

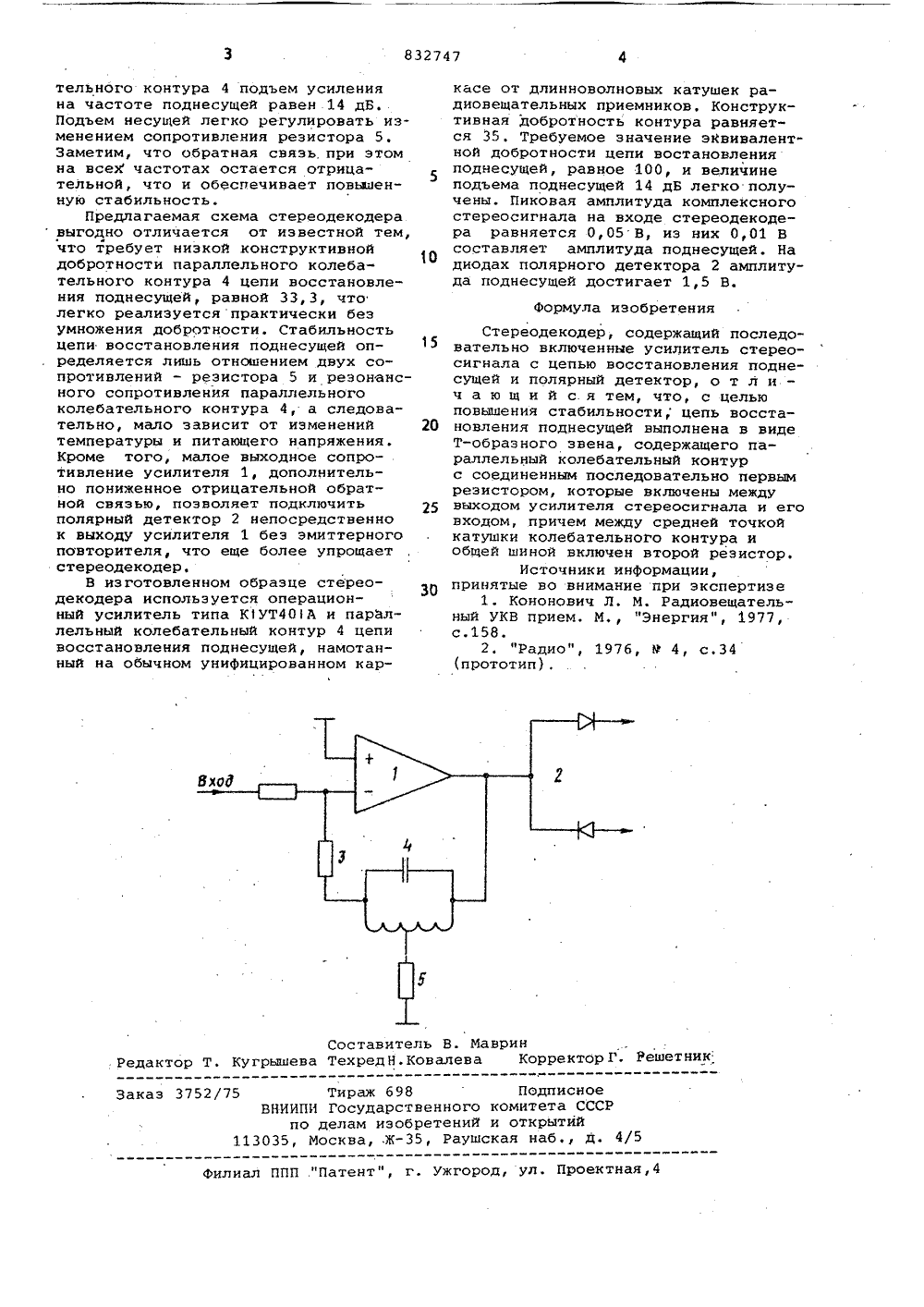

Союз Советскиз Социапистическик Республик(51)М К 3 Н 04 Н 5/00 с присоединением заявки М Государственный комнтет ССС Р по делам нзобретеннй и открытнйДата опубликования описания 230581 МаЕ .1 Ги(54) .СТЕРЕОДЕКОДЕР Изобретение относится к радиотехнике и может использоваться в радиовещательных стереофонических радиоприемниках,5Известен стереодекодер, содержащийусилитель комплексного стереосигнала,цепь восстановления поднесущей и полярный детектор (1.Наиболее близким по технйческойсущности к предлагаемому является стереодекодер, содержащий последовательно включенные усилительс цепью восстановления поднесущей и полярный детектор 2.Однако известные декодеры имеют 15невысокую стабильность.Цель изобретения - повышение стабильности.Эта цель достигается тем, что встереодекодере содержащем последовательно включенные усилитель стереосигнала с цепью восстановления поднесущей и полярный детектор, цепь восстановления поднесущей выполнена ввиде Т-образного звена, содержащего.параллельный колебательный контур ссоединительными последовательно пер-вым резистором, которые включенымежду выходом усилителя стереосигнала и его входом, причем между сред ней точкой катушки колебательного контура и общей шиной включен второй резистор.На чертеже приведена структурная электрическая схема предлагаемого устройства.Устройство содержит усилитель 1 стереосигнала, полярный детектор 2, цепь восстановления поднесущей, состоящую из первого резистора 3, параллельного колебательного контура 4 и второго резистора 5.Стереодекодер работает следующим образом.Т-образное звено цепи восстановления поднесущей является заградительным фильтром (фильтр-пробкой) для частоты поднесущей 31,25 кГц. Поэтому отрицательная обратная связь на этой частоте уменьшается, а усиление возрастает. При равенстве сопротивления резистора 5 четверти резонансного сопротивления параллельного колебательного контура 4 коэффициент передачи звена равен нулю, а усиление возрастает до К .(коэффициент усиления усилителя без обратной связи). При выборе же сопротивления резистора 5 равным 3/8 резонансного сопротивления параллельного колеба832747 Формула изобретения Составитель В. Маврин едактор Т, Кугрышева ТехредН.Ковалева КорректорГ. Решетник:Подписноекомитета СССРи открытийкая наб., д Тираж 698 ВНИИПИ Государственного по делам изобретений 13035, Москва, Ж, Раушаз 3752/7 4/ ная,4 П ."Патент", г. Ужгород, ул. П Фи тельного контура 4 подъем усиленияна частоте поднесущей равен 14 дБ.Подъем несущей легко регулировать изменением сопротивления резистора 5.Заметим, что обратная связь при этомна всех частотах остается отрицательной, что и обЕспечивает повышенную стабильность.Предлагаемая схема стереодекодеравыгодно отличается от известной тем,что требует низкой конструктивнойдобротности параллельного колебательного контура 4 цепи восстановления поднесущей, равной 33,3, чтолегко реализуетсяпрактически безумножения добротности. Стабильностьцепи восстановления поднесущей определяется лишь отношением двух сопротивлений - резистора 5 и резонансного сопротивления параллельногоколебательного контура 4, а следовательно, мало зависит от измененийтемпературы и питающего напряжения.Кроме того, малое выходное сопротивление усилителя 1, дополнительно пониженное отрицательной обратной связью, позволяет подключитьполярный детектор 2 непосредственнок выходу усилителя 1 без эмиттерногоповторителя, что еще более упрощаетстереодекодер,В изготовленном образце стереодекодера используется операционный усилитель типа К 1 УТ 401 А и параллельный колебательный контур 4 цепивосстановления поднесущей, намотанный на обычном унифицированном каркасе от длинноволновых катушек радиовещательных приемников, Конструктивная добротность контура равняется 35. Требуемое значение эКвивалентной добротности цепи востановленияподнесущей, равное 100, и величинеподъема поднесущей 14 дБ легко получены. Пиковая амплитуда комплексногостереосигнала на входе стереодекодера равняется 0,05 В, из них 0,01 Всоставляет амплитуда поднесущей. Надиодах полярного детектора 2 амплитуда поднесущей достигает 1,5 В. 15Стереодекодер, содержащий последовательно включенные усилитель стереосигнала с цепью восстановления поднесущей и полярный детектор, о т л ич а ю щ и й с.я тем, что, с цельюповышения стабильности; цепь восста 20 новления поднесущей выполнена в видеТ-образного звена, содержащего параллельный колебательный контурс соединенным последовательно первымрезистором, которые включены междувыходом усилителя стереосигнала и еговходом, причем между средней точкойкатушки колебательного контура иобщей шиной включен второй резистор.Источники информации,принятые во внимание при экспертизе1. Кононович Л. М. Радиовещательный УКВ прием, М "Энергия", 1977,с.158.2. "Радио", 1976, 1 Ф 4, с.34
