Устройство для разделки деревьевна сортименты b вертикальном по-ложении

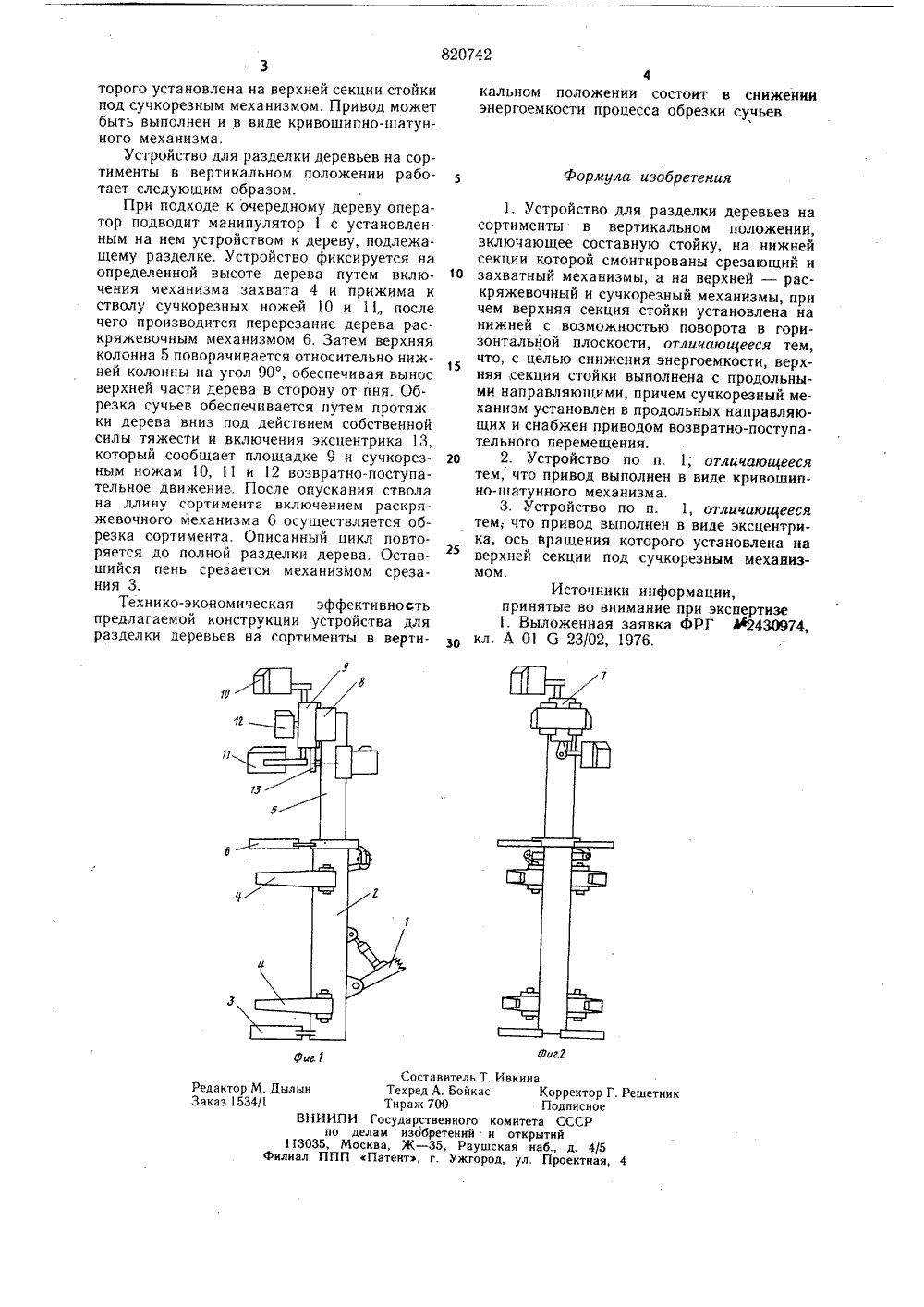

(53) УДК 634.0. .36 (088.8) ао делам изооретеиий и открытий(72) Автори изобретения В. С. Кралин, Б. А. Ерыгин и А. С. Кралин отехничекайроваР енинградская орде академия и(54) УСТРОЙСТВО ДЛЯ РАЗДЕЛКИ ДЕРЕВЬЕВСОРТИМЕНТЫ В ВЕРТИКАЛЬНОМ ПОЛОЖЕНИИ 2 Изобретение относится к устройствам для разделки деревьев на сортименты в вертикальном положении и может быть использовано в лесной промышленности.Известно устройство для разделки деревьев на сортименты в вертикальном положении, включающее составную стойку, на нижней секции которой смонтированы срезаюший и захватный механизмы, а на верхней - раскряжевочный и сучкорезный механизмы, причем верхняя секция стойки установлена на нижней с возможностью поворота в горизонтальной плоскости 11. Недостатком данного устройства является большая энергоемкость процесса обрезки сучьев за счет применения для протяжки дерева через ножи сучкорезного механизма отдельного механизма.Цель изобретения - сниженение энергоемкости процесса обрезки сучьев.Достигается это тем, что верхняя секция стойки выполнена с продольными направляюшими, причем сучкорезный механизм установлен в продольных направляюших и снабжен приводом возвратно-поступательного перемещения, который может быть выполнен или в виде кривошипно-шатунного механизма, или в виде эксцентрика, ось вратцения которого установлена на верхней секции стойки под сучкорезным механизмом,На фиг. 1 изображено устройство для 5разделки деревьев на сортименты в вертикальном положении, вид сбоку; на фиг. 2 - то же вид спереди.Устройство для разделки деревьев насортименты в вертикальном положении включает установленную на манипуляторелесозаготовительной машины (не показана) составную стойку. На нижней секции 2 стойки смонтированы срезающий 3 и захватные 4, а на верхней секции 5 - раскряжевочный 6 и сучкорезный 7 механизмы, причем верхняя секция стойки установлена на нижней с возможностью поворота в горизонтальной плоскости. Верхняя секция стойки выполнена с продольными направляющими 8, в которых на площадке 9 установлен сучкорезный механизм, выполненный в виде двух подвижных ножей 10 и 11 и одного неподвижного ножа 12. Сучкорезный механизм снабжен приводом возвратно-поступательного перемещения, который выполнен в виде приводного эксцентрика 13, ось вращения коФормула изобретения 1 а иг. 1 Составитель Т. Ив н Техред А. Бойкас Тираж 700 ВНИИПИ Государственного ком по делам изобретений и о 113035, Москва, Ж - 35, Раушска илиал ПГ 1 П Патент, г. Ужгород, кинаКорректорПодписноеитета СССРткрытийя наб., д. 4/5ул. Проектная Редактор М, ДыльЗаказ 1534/1 Решетник 3торого установлена на верхней секции стойки под сучкорезным механизмом. Привод может быть выполнен и в виде кривошипно-шатун-. ного механизма.Устройство для разделки деревьев на сортименты в вертикальном положении работает следующим образом.При подходе к очередному дереву оператор подводит манипулятор 1 с установленным на нем устройством к дереву, подлежащему разделке. Устройство фиксируется на определенной высоте дерева путем включения механизма захвата 4 и прижима к стволу сучкорезных ножей 10 и 11 после чего производится перерезание дерева раскряжевочным механизмом 6, Затем верхняя колонна 5 поворачивается относительно нижней колонны на угол 90, обеспечивая вынос верхней части дерева в сторону от пня. Обрезка сучьев обеспечивается путем протяжки дерева вниз под действием собственной силы тяжести и включения эксцентрика 13, который сообщает площадке 9 и сучкорезным ножам 10, 1 и 12 возвратно-поступательное движение. После опускания ствола на длину сортимента включением раскряжевочного механизма 6 осуществляется обрезка сортимента, Описанный цикл повторяется до полной разделки дерева. Оставшийся пень срезается механизмом срезания 3.Технико-экономическая эффективность предлагаемой конструкции устройства для разделки деревьев на сортименты в верти 8207424кальном положении состоит в сниженииэнергоемкости процесса обрезки сучьев. 1. Устройство для разделки деревьев насортименты в вертикальном положении,включающее составную стойку, на нижнейсекции которой смонтированы срезающий и10 захватный механизмы, а на верхней - раскряжевочный и сучкорезный механизмы, причем верхняя секция стойки установлена нанижней с возможностью поворота в горизонтальной плоскости, отличающееся тем,что, с целью снижения энергоемкости, верхняя,секция стойки выполнена с продольными направляющими, причем сучкорезный механизм установлен в продольных направляющих и снабжен приводом возвратно-поступательного перемещения.20 2. Устройство по п. 1, отличающеесятем, что привод выполнен в виде кривошипно-шатунного механизма,3. Устройство по п. 1, отличающеесятем; что привод выполнен в виде эксцентрика, ось вращения которого установлена наверхней секции под сучкорезным механизмом. Источники информации,принятые во внимание при экспертизе1. Выложенная заявка ФРГ Лй 2430974,зо кл. А 01 б 23/02, 1976,
