Номер патента: 815777

Авторы: Воротников, Пархунов

ZIP архив

Текст

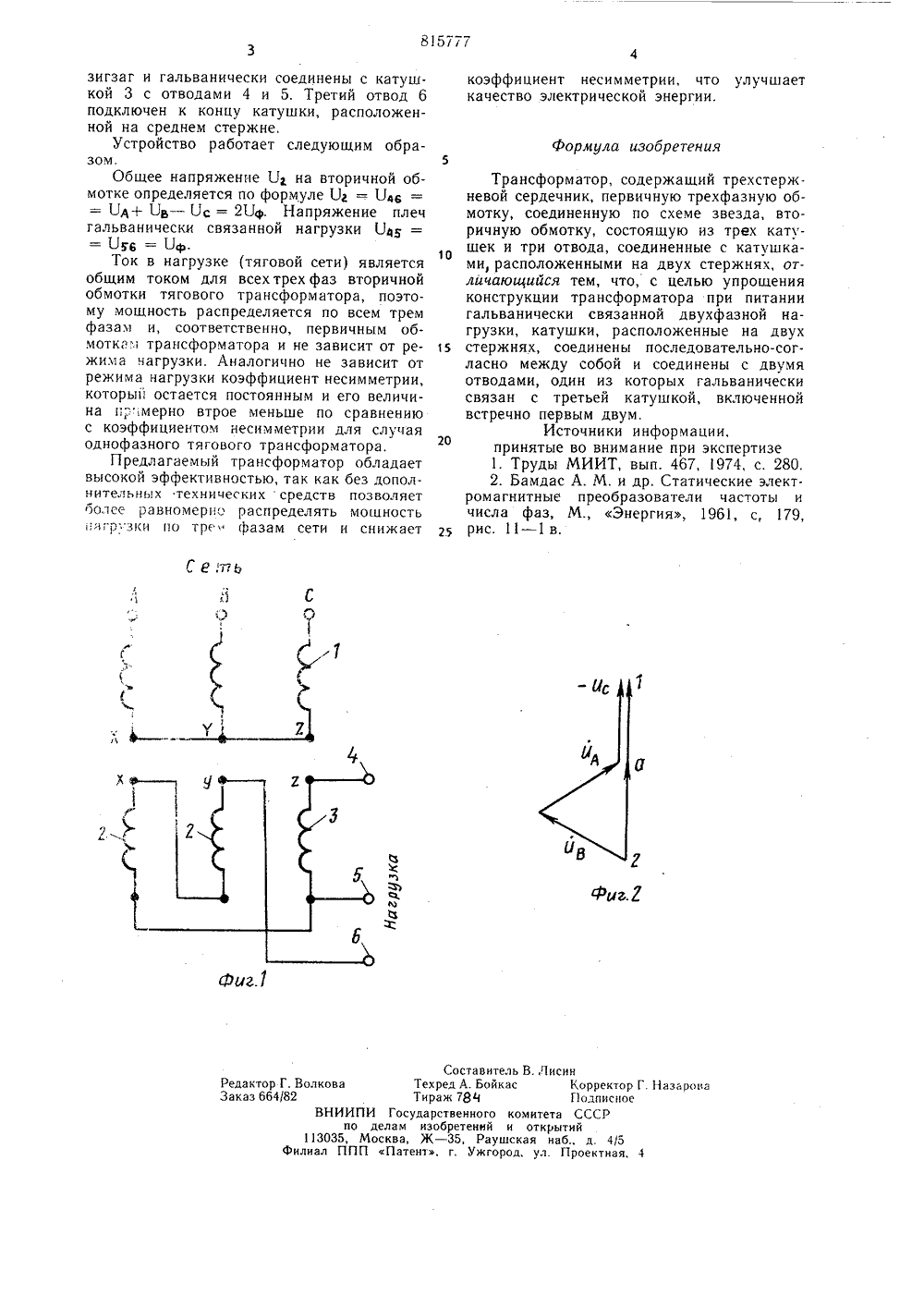

О Л И С А Н И Е (11)815777ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалкстическкхРеспубликпо делам изобретений и открытийОпубликовано 23.03.81. Бюллетень11 Дата опубликования описания 28.03.81(72) Авторы изобретения В. С. Воротников и Е. Б. Пархунов Московский ордена Ленина и ордена Трудового Красного Знамениинститут инженеров железнодорожного транспорта и Дорожнаяэлектротехническая лаборатория службы электрификациии энергетического хозяйства Московской железной дороги(54) ТРАНСФОРМАТОР Изобретение относится к электротехнике, а конкретно к трансформаторам тяговых подстанций систем энергоснабжения электрифицированных железных дорог переменного тока для схем 2 х 25 кВ.Известны однофазные тяговые тренсформаторы, у которых на вторичной обмотке сделан отвод от ее середины, или два тяговых трансформатора с последовательным соединением вторичных обмоток 1.Однако применение однофазных тяговых трансформаторов создает неблагоприятные условия работы электрических сетей с точки зрения распределения мощности по отдельным фазам. Недостатком таких трансформаторов является большой коэффициент несимметрии, достигающий 50%, неблагоприятно сказывающийся на работе других потребителей.Наиболее близким по технической сущности к предлагаемому является трехфазно-двухфазный трансформатор Кюблера, содержащий трехстержневой сердечник, первичную обмотку, соединенную в звезду и двухфазную вторичную обмотку, состоящую из четырех катушек, расположенных на трех стержнях 2. Недостатком известного устройства является сложная схема вторичной обмотки и разная величина токов в катушках вторичной обмотки.Цель изобретения - упрощение конст рукции трансформатора при питании гальванически связанной двухфазной нагрузки.Поставленная цель достигается тем, чтов трансформаторе, содержащем трехстержневой сердечник, первичную трехфазную обмотку, соединенную по схеме звезда, вторичную обмотку, состоящую из трех катушек и три отвода, соединенные с катушками, расположенные на двух стержнях соединены последовательно-согласно и соединены с двумя отводами, один из которых гальвани чески связан с третьей катушкой, включенной встречно первым двум.На фиг. 1 приведена электрическая схема соединения обмоток трехфазного тягового трансформатора для тяговой сети 2 х 25 кВ; на фиг. 2 - векторная диаграмма.20 Трансформатор содержит первичную обмотку 1, собранную на трехстержневом сердечнике и соединенную но схеме звезда.Катушки вторичной обмотки 2, расположенные на двух стержнях соединены по схеме815777 Формула изобретения 7; Е/т 7 Ь оста в и тел ь В. Л А. Бойкас78 ч Редактор Г. ВолкоЗаказ 664/82В Техред Тираж И Государст делам изобр осква, Ж - 3 Патен,Корректор ГПодписноеа СССРтий азарова НИИПпо113035,Филиал ПП енного к етений и 5, РаушсУжгород митет откр ая н б., д. 4/ Проектна зигзаг и гальванически соединены с катушкой 3 с отводами 4 и 5. Третий отвод 6 подключен к концу катушки, расположенной на среднем стержне,Устройство работает следующим образом.Общее напряжение 1.1 на вторичной обмотке определяется по формуле 1.) = 1/лв = = 1.1 А+ 1.)ь - 1)с = 211 ф. Напряжение плеч гальванически связанной нагрузки 1/й = = 1 Ъе = 1/ф.Ток в нагрузке (тяговой сети) является общим током для всех трех фаз вторичной обмотки тягового трансформатора, поэтому мощность распределяется по всем трем фазам и, соответственно, первичным обмотка.1 трансформатора и не зависит от режима нагрузки, Аналогично не зависит от режима нагрузки коэффициент несимметрии, которьп, остается постоянным и его величина пр.мерно втрое меньше по сравнению с коэффициентом несимметрии для случая однофазного тягового трансформатора.Предлагаемый трансформатор обладает высокой эффективностью, так как без дополнительных технических средств позволяет более равномерно распределять мощность нягр"зки по трефазам сети и снижает коэффициент несимметрии, что улучшаеткачество электрической энергии. Трансформатор, содержащий трехстержневой сердечник, первичную трехфазную обмотку, соединенную по схеме звезда, вторичную обмотку, состоящую из трех катушек и три отвода, соединенные с катушками, расположенными на двух стержнях, отличающийся тем, что, с целью упрощенияконструкции трансформатора при питаниигальванически связанной двухфазной нагрузки, катушки, расположенные на двух15 стержнях, соединены последовательно-согласно между собой и соединены с двумяотводами, один из которых гальваническисвязан с третьей катушкой, включеннойвстречно первым двум.Источники информации,принятые во внимание при экспертизе1. Труды МИИТ, вып. 467, 1974, с. 280,2. Бамдас А. М. и др, Статические электромагнитные преобразователи частоты ичисла фаз, М., Энергия, 1961, с, 179,рис. 11 - 1 в.

Смотреть

Заявка

2778968, 11.06.1979

МОСКОВСКИЙ ОРДЕНА ЛЕНИНА И ОРДЕНАТРУДОВОГО КРАСНОГО ЗНАМЕНИ ИНСТИТУТИНЖЕНЕРОВ ЖЕЛЕЗНОДОРОЖНОГО TPAH-СПОРТА, ДОРОЖНАЯ ЭЛЕКТРОТЕХНИЧЕСКАЯ ЛАБОРАТОРИЯСЛУЖБЫ ЭЛЕКТРИФИКАЦИИ И ЭНЕРГЕТИЧЕСКОГОХОЗЯЙСТВА МОСКОВСКОЙ ЖЕЛЕЗНОЙДОРОГИ

ВОРОТНИКОВ ВЛАДИМИР СЕРГЕЕВИЧ, ПАРХУНОВ ЕВГЕНИЙ БОРИСОВИЧ

МПК / Метки

МПК: H01F 29/02, H01F 30/12

Метки: трансформатор

Опубликовано: 23.03.1981

Код ссылки

<a href="https://patents.su/2-815777-transformator.html" target="_blank" rel="follow" title="База патентов СССР">Трансформатор</a>
