Уплотнение манжетного типа
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 813051
Автор: Мясковский
Текст

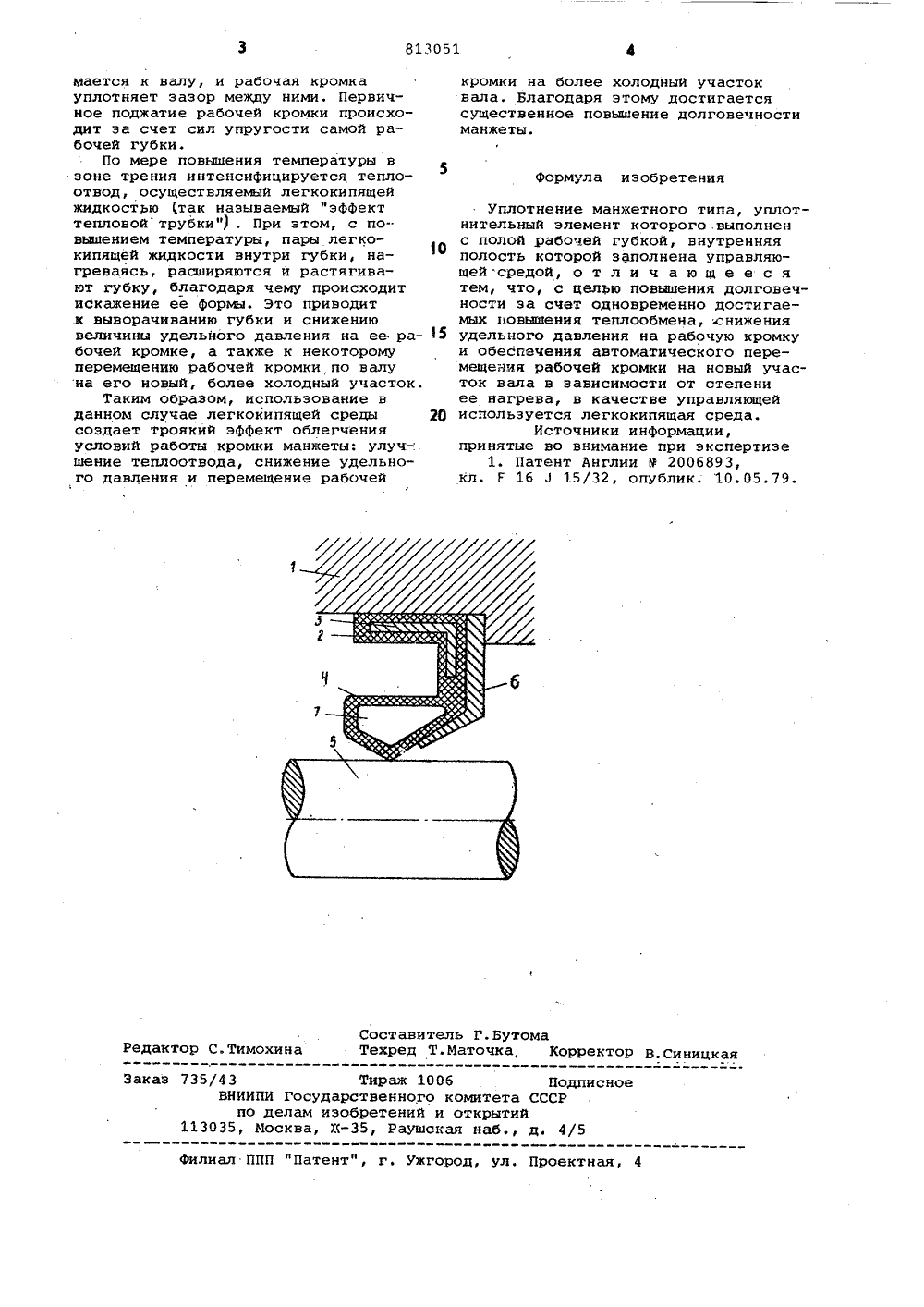

ОЙ ИКАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИ ЕТИЗЬСТВУСаэз Сааеиких Сациаащтмческих РеспубликГ 1615/32 Государственнцй комитет СССР по аеаам изобретений и открытий(54) УПЛОТНЕНИЕ МАЮКЕТНОГО ТИПА Изобретение относится к машиностроению, в частности к уплотнительной технике, и может быть использовано в уплотнениях манжетного типа. Известно уплотнение манжетного типа, в котором уплотнительный элемент выполнен с полой рабочей губкой. Внутренняя полость рабочей губки заполнена управляющей средой, например охлаждающей, которая по штуцеру вводится в полость губки и по другому штуцеру отводится из нее Е 11 . Недостатком данной конструкции является ее сравнительная сложность из-эа гчеобходимости обеспечения ввода и вывода управляющей среды во внутреннюю полость рабочей губки. Отказ же вт системы ввода и вывода управляющей среды приводит к тому, что уплотнение не обладает достаточной долговечностью иэ-за повышенного износа рабочей кромки, связанного с ухудшенными условиями теплоотвода и повышенным удельным давлением в зоне трения.Цель изобретения - повышение долговечности рабочей кромки манжеты. Эта цель достигается за счет того, что в качестве управляющей используется легкокипящая среда.Такое использование именно в манжетном уплотнении с полой рабочейгубкои позволяет одновременно интенсифицировать теплоотвод иэ эонытрения, снизить удельное давлениена рабочую кромку и обеспечить автоматическое перемещение рабочей кромки на новый участок вала в зависимости от степени ее нагрева.На чертеже изображено .описываемоеуплотнение манжетного типа.15 Оно состоит из установиеиной вкорпусной детали 1 манжеты 2, в крепежной части которой может быть выполнен армирующий элемент 3, Губка4 манжеты, выполненная пустотелой, 20 охватывает вал 5 и оперта на опорный элемент б, предотвращающий еевыворачивание под действием давления в уплотняемой полости. Внутренняя полость 7 губки запопнена легкокипящей средой.Работа описываемого уплотненияв своей принципиальной .части ничемне отличается от работы обьвснойманжеты такого типа: под действием 3 О уплотняемого давления губка прижи813051 Формула изобретения ост ехр итель Г.БутомТ.Иаточка,Редактор С. Тимохина ектор В.Синицкая Заказ 735/43 Тираж 1006 Ндарственного комитета СССизобретений и открытийП, Раушская наб., д. сно ВНИИПИ Го по дела 13035, Москвлиал ППП "Патентф, г, Ужгород, ул. Проект мается к валу, и рабочая кромка уплотняет зазор между ними. Первичное поджатие рабочей кромки происходит эа счет сил упругости самой рабочей губки.По мере повышения температуры в зоне трения интенсифицируется теплоотвод, осуществляевый легкокипящей жидкостЬю так называемый "эффект тепловой трубки" ), При этом, с повышением температуры, пары легко- кипящей жидкости внутри губки, нагреваясь, расширяются и растягивают губку, благодаря чему происходит искажение ее формы. Это приводит .к выворачиванию губки и снижению величины удельного давления на ее ра бочей кромке, а также к некоторому перемещению рабочей кромки,по валу на его новый, более холодный участок.Таким образом, использование в данном случае легкокипящей среды 20 создает троякий эффект облегчения условий работы кромки манжеты: улуч-: шение теплоотвода, снижение удельного давления и перемещение рабочей кромки на более холодный участоквала. Благодаря этому достигаетсясущественное повышение долговечностиманжеты. УплОтнение манжетного типа, уплотнительный элемент которого .выполненс полой рабочей губкой, внутренняяполость которой заполнена управляющейсредой, о т л и ч а ю щ е е с ятем, что, с целЬю повышения долговечности за счет одновременно достигаемых повышения теплообмена, ниженияудельного давления на рабочую кромкуи обеспечения автоматического перемещения рабочей кромки на новый участок вала в зависимости от степениее нагрева, в качестве управляющейиспользуется легкокипящая среда.Источники информации,принятые во внимание при экспертизе1. Патент Англии М 2006893,кл. Г 16 3 15/32, опублик. 10.05.79.
СмотретьЗаявка
2785335, 18.06.1979
МЯСКОВСКИЙ ЕВГЕНИЙ ГРИГОРЬЕВИЧ
МПК / Метки
МПК: F16J 15/32
Метки: манжетного, типа, уплотнение
Опубликовано: 15.03.1981
Код ссылки
