Способ определения деформациисжатия грунтов и устройство дляего осуществления

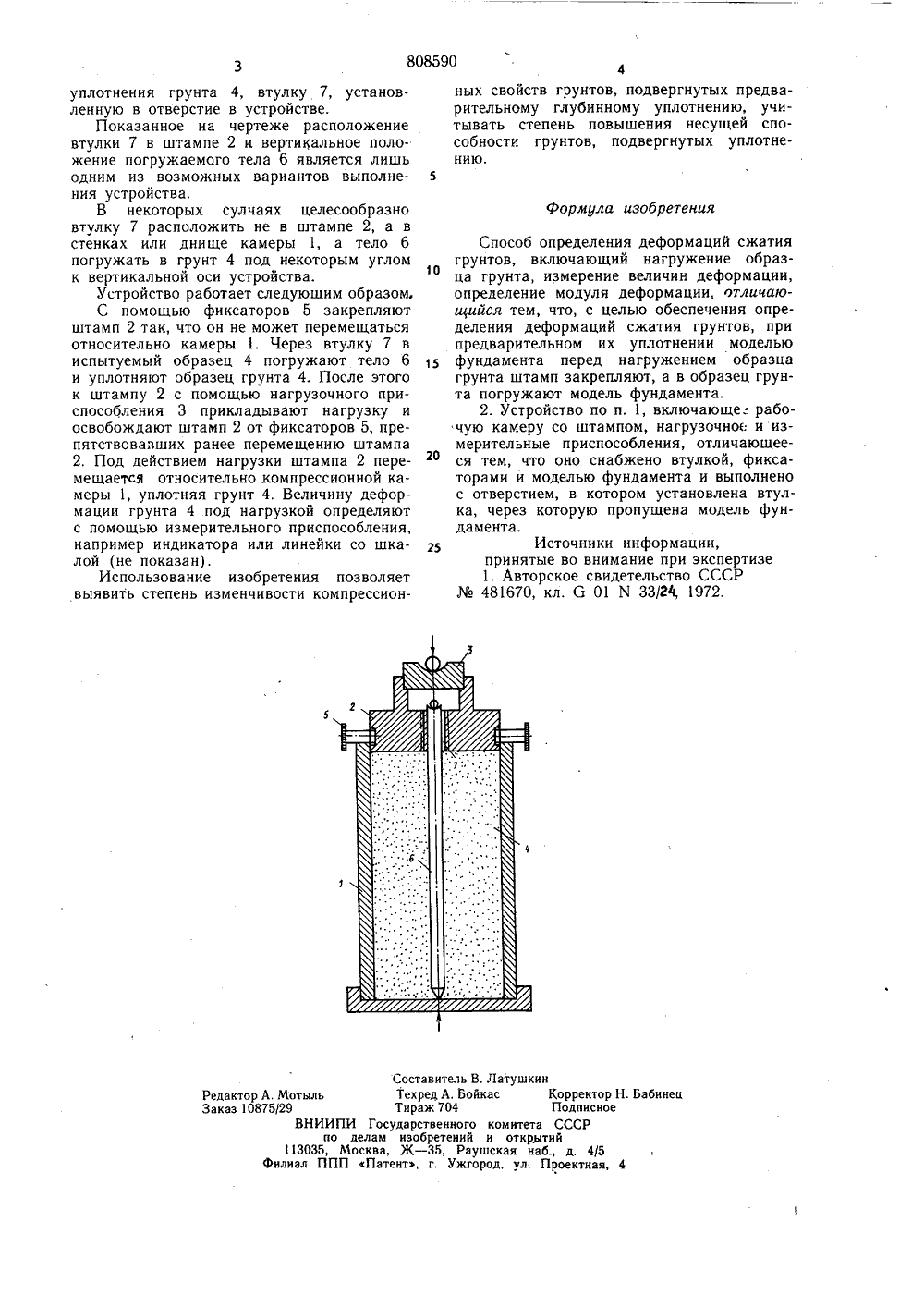

п 11808590 ОП ИСАНИ ЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИЛЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспублик(51) М. Кл. Е 02 Р 1/02 Государственный комитет СССР Ф по делам изебретеннй и открытий(54) СПОСОБ ОПРЕДЕЛЕНИЯ ДЕФОРМАЦИЙ СЖАТИЯ ГРУНТОВ И УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯИзобретение относится к строительству, в частности к технике для определения физико-механических свойств грунтов.Наиболее близким техническим решением к предлагаемому является способ компрессионных испытаний образцов грунта, включающий нагружение образца грунта, измерение величин деформации, определение модуля деформациМ и устройство для компрессионных испытаний грунтов, включающее рабочую камеру со штампом, нагрузочное и измерительные приспособления 1. В Однако известный способ и реализующее его устройство не обеспечивают возможности получения компрессионных характеристик грунтов, подвергнутых уплотнению,о. ф например, за счет устроиства грунтовых или железобетонных свай, камуфлирования взрывом и т.п., а также не позволяют в лабораторных условиях оценить степень изменения компрессионных свойств грунта при их уплотнении без дополнительных полевых д инженерно-геологических и строительных работ, что является их недостатком.Цель изобретения - обеспечение определения деформаций сжатия грунтов при предварительном их уплотнении моделью фундамента,Поставленная цел -остигается тем, что в способе определения деформаций сжатия грунтов, включаю цем нагружение образца грунта, изме.,ение величин деформации и определение модуля деформации перед нагружением образца грунта штамп закрепляют, и в образец грунта погружают модель фундамента.Устройство для осуществления способа, включающее рабочую камеру со штампом, нагрузочное и измерительное приспособления, снабжено втулкой, фиксаторами и моделью фундамента и выполнено с отверстием; в котором установлена втулка, через которую пропущена модель фундамента.На чертеже схематически изображено усв ройство для осуществления способа испытания грунтов,Устройство включает компрессионную камеру 1, штамп 2, нагрузочное приспособление 3, с помощью которого передают нагрузки на испытуемый образец грунта 4 посредством штампа 2, фиксаторы 5 положения штампа 2 относительно камеры 1, погружаемое тело 6, имитирующее причину808590ных свойств грунтов, подвергнутых предварительному глубинному уплотнению, учитывать степень повышения несущей способности грунтов, подвергнутых уплотнению,Формула изобретения уплотнения грунта 4, втулку 7, установленную в отверстие в устройстве.Показанное на чертеже расположение втулки 7 в штампе 2 и вертикальное положение погружаемаго тела 6 является лишь одним из возможных вариантов выполнения устройства.В некоторых сулчаях целесообразно втулку 7 расположить не в штампе 2, а в стенках или днище камеры 1, а тело 6 погружать в грунт 4 под некоторым углом к вертикальной оси устройства.Устройство работает следующим образом.С помощью фиксаторов 5 закрепляют штамп 2 так, что он не может перемещаться относительно камеры 1. Через втулку 7 в испытуемый образец 4 погружают тело 6 и уплотняют образец грунта 4. После этого к штампу 2 с помощью нагрузочного приспособления 3 прикладывают нагрузку и освобождают штамп 2 от фиксаторов 5, препятствовавших ранее перемещению штампа 2. Под действием нагрузки штампа 2 перемещается относительно компрессионной камеры 1, уплотняя грунт 4. Величину деформации грунта 4 под нагрузкой определяют с помощью измерительного приспособления, например индикатора или линейки со шкалой (не показан).Использование изобретения позволяет выявить степень изменчивости компрессионСпособ определения деформаций сжатия10грунтов, включающий нагружение образца грунта, измерение величин деформации,определение модуля деформации, отличающийся тем, что, с целью обеспечения определения деформаций сжатия грунтов, припредварительном их уплотнении модельюфундамента перед нагружением образцагрунта штамп закрепляют, а в образец грунта погружают модель фундамента.2. Устройство по п. 1, включающе: рабочую камеру со штампом, нагрузочное и измерительные приспособления, отличающееся тем, что оно снабжено втулкой, фиксаторами и моделью фундамента и выполненос отверстием, в котором установлена втулка, через которую пропущена модель фундамента.25 Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРЮа 481670, кл. б 01 М 33/24, 1972.В, Латушойкас Редактор А. МотыльЗаказ 10875/29ВНИИПИпо113035, Мфилиал ППП Составитель Техред А, ВТираж 704 Государственно елам нзобретени сква, Ж - 35, Р Патент, г. Уж инКорректор Н БабПодписноета СССРытийаб., д, 4/5Проектная, 4 го ком ите й и откр аушская н город, ул.
