Резец
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

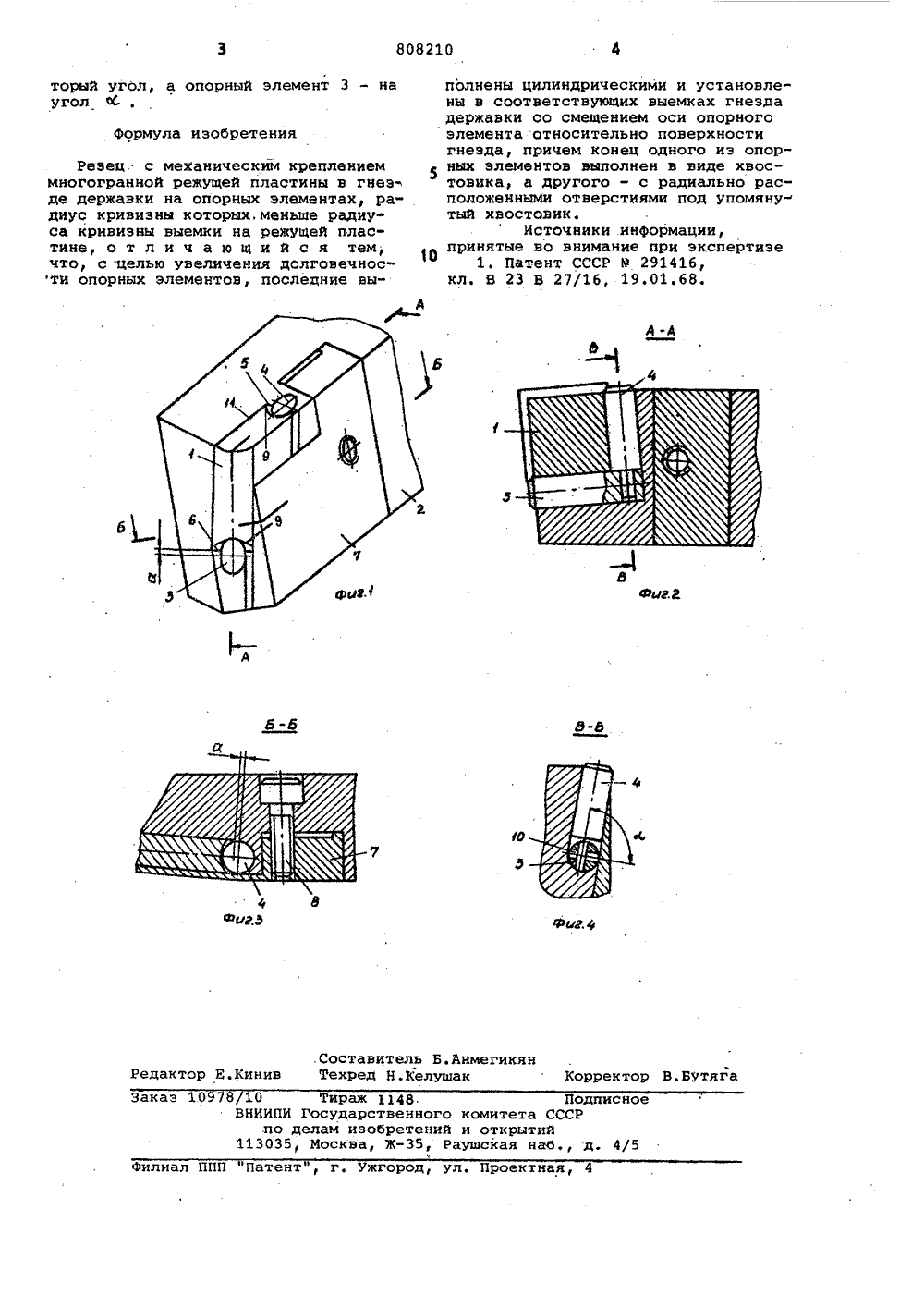

Сфез Сфватсник Сфвралщтнчезив Ресеубев(23) Г 1 риоритет Гесударстеенемй квинтет СССР ее аеааи юебретекик е еткрмтнв(53) УДК 621.9,025(088.8) Олублиновано. 28 ОЪ 83 Бюллетень 4 У 8 Дата опубликование описание 0703. 81(54) РЕЗЕЦ 2Многогранная режущая пластина 1установлена в гнезде державки 2 наопорных элементах 3 и 4, оси которыхустановленны в выемках державки 2,смещены относительно поверхностей5 и 6 гнезда в тело державки 2 навеличину а. Режущая пластина закрепляется прихватом 7 и винтом 8. Ра.- диус кривизны опорных элементов мень 16 ше радиуса кривизны выемки 9 на режущей пластине 1, причем глубина выемки обеспечивает такую установкурежущей пластины, при которой режущие кромки не соприкасаются с по 15 верхностями 5 и 6 гнезда. Конец опорного элемента 4 имеет форму хвостовика и входит в одно из радиальныхотверстий 10, выполненных одно по отношению другого под углом К на кон 2 це опорного элемента 3,Режущая пластина контактирует сопорныеи элементами 3 и 4 по линии,расположенной по ее оси симметрии,и лри завинчивании винта 8 прижима 25 ется прихватом 7 к поверхности 11державны. 2.При износе в опорных элементахповерхностей, контактирующих с режу.щей пластинкой, опорный элемент 4 по 30 ворачивавт в полуотверстин на неко 1Изобретение относится к металлообработке.Известен резец с механическим креплением многогранной режущей пластины в гнезде державки на опорных элементах, радиус кривизны которых меньше радиуса кривизны выемки на режущей пластине (13.Недостатком этой конструкции является то, что при износе цилиндрической поверхности опорного элемента его необходимо заменять.Цель изобретения - увеличение долговечности опорных элементов.Укаэанная цель достигается тем, что опорные элементы выполнены цилиндрическими и установлены в соответствующих выемках гнезда державки со смещением оси опорного элемента относительно поверхности гнезда, причем конец одного из опорных элементов выполнен в виде хвостовика, а другого - с радиально расположенными отверстиями под упомянутый хвдстовик.На фиг, 1 изображена передняя часть резца; на фиг. 2-разрез А-А на фиг. 1 на фиг. 3 - разрез Б-Б на фиг. 1; на фиг. 4 - разрез В-В на фиг. 2. Могилевский завод фСтроммашина" и Всесоюзный научноисследовательский и проектный институт тугоплавких металлов и твердых сплавов.Составитель Б.Анмегикян Техред Н.Келушак В.Бутяга Кинив едакт Корре 0978 0 Тираж 1148 ВНИИПИ Государственного коака одписно митета ССС ткрытийхая наб Филиал ППП Патент , г. Ужгород, ул. Проектная торый угол, а опорный элемент 3 - наугол фС,Резец, с механическим креплением многогранной режущей пластины в гнев де державки на опорных элементах, радиус кривизны которых, меньше радйуса кривизны выемки на режущей пластине, о т л и ч а ю щ и й с я тем, что, с целью увеличения долговечности опорных элементов, последние выполнены цилиндрическими и установлены в соответствующих выемках гнездадержавки со смещением оси опорногоэлемента относительно поверхностигнезда, причем конец одного из опор ных элементов выполнен в виде хвостовика, а другого - с радиально расположенными отверстиями под упомянутый хвостовик,Источники информации,о принятые во внимание при экспертизе1. Патент СССР Р 291416,кл, В 23 Б 27/16, 19.01.68.
СмотретьЗаявка
2682762, 10.11.1978
МОГИЛЕВСКИЙ ЗАВОД "СТРОММАШИНА", ВСЕСОЮЗНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙИ ПРОЕКТНЫЙ ИНСТИТУТ ТУГОПЛАВКИХМЕТАЛЛОВ И ТВЕРДЫХ СПЛАВОВ
ПОДЕРНЯ ЛЕВ НИКОЛАЕВИЧ, ТЕРЕШОНОК ИВАН СТЕПАНОВИЧ, МЕРКУЛОВ ЛЕОНИД ПЕТРОВИЧ, ПЕТРАКОВ ВИКТОР МИХАЙЛОВИЧ
МПК / Метки
МПК: B23B 27/16
Метки: резец
Опубликовано: 28.02.1981
Код ссылки
<a href="https://patents.su/2-808210-rezec.html" target="_blank" rel="follow" title="База патентов СССР">Резец</a>
