Способ моделирования процессовлистовой штамповки c одностороннимконтактом заготовкис формующим инструментом
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 804085
Авторы: Жиляев, Максименков
Текст

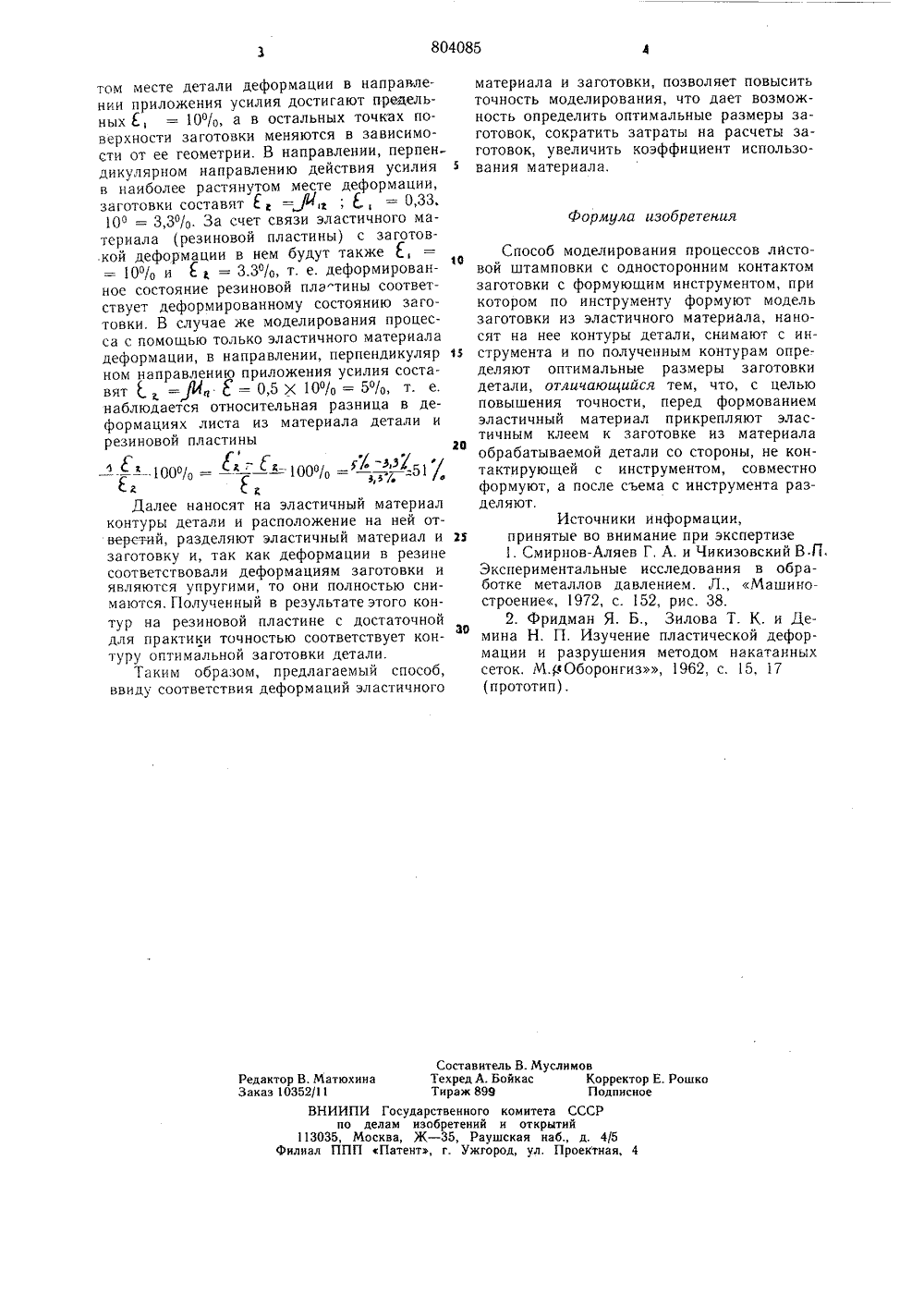

ОП ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советск ил,СоциалистическихРеспубликио делам нзебретеннй н еткрытнй(54) СПОСОБ МОДЕЛИРОВАНИЯ ПРОЦЕССОВ ЛИСТОВОЙ ШТАМПОВКИ С ОДНОСТОРОННИМ КОНТАКТОМ ЗАГОТОВКИ С ФОРМУЮЩИМ,ИНСТРУМЕНТОМ Изобретение относится к обработке металлов давлением, а именно к способам моделирования процессов листовой штамповкиИзвестен способ моделирования процессов листовой штамповки, при котором модель заготовки формуют на модели формующего инструмента. сущность его заключает ся в следующем: на образец испытуемого листового материала на специальном приборе осуществляют такое же воздействие, как и при формовке 1.Недостатком известного способа является низкая точность, для повышения которой требуется несколько экспериментов с корректировкой размеров заготовки после каждого из них.Наиболее близким по технической сущности к предлагаемому является способ мо делирования процессов листовой штамповки, при котором по инструменту формуют модель заготовки из эластичного материала, наносят на нее контуры детали, снимают с инструмента и по полученным контурам определяют оптимальные размеры заготовки20детали 2.Недостатком этого способа является низкая точность, обусловленная отклонением 2распределения напряжений в модели из эластичного материала от распределения напряжений в обрабатываемой заготовке, а также различием в анизотропии их свойств,Цель изобретения - повышение точности.Указанная цель достигается тем, что перед формованием эластичный материал прикрепляют эластичным клеем к заготовке из материала обрабатываемой детали со стороны, не контактирующей с инструментом, совместно формуют, а после съема с инструмента разделяют.Пример. Требуется получить деталь с наличием большого количества отверстий, имеющую сложный криволинейный контур, методом обтяжки. Материал детали Р 16 АМ, допускающий 10% деформации, имеет коэффициент анизотропии М, - 0,33.На заготовку из материала обрабатываемой детали со стороны, противоположной пуансону, наклеивают клеем 88 НПМРТУ 38 106540 - 73 резиновую пластину 2 МБ-Б-п ГОСТ 7338 - 65, деформации которой в 10% являются упругими (коэффициент Пуассона резины ф = 0,5) После этого совместно обтягивают. Пусть в наиболее растяну804085 Формула изобретения Составитель В. Муслимов Редактор В. Матюхина Техред А Бойкас Корректор Е. Рошко Заказ 10352/ 1 Тираж 899 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4том месте детали деформации в направлении приложения усилия достигают предельных с., = 10 ю/ю, а в остальных точках поверхности заготовки меняются в зависимости от ее геометрии. В направлении, перпен дикулярном направлению действия усилия 5 в наиболее растянутом месте деформации, заготовки составят 1 е = /Р,; , = 0,33, 10 = 3,3 ю/ю. За счет связи эластичного материала (резиновой пластины) с заготовкой деформации в нем будут также19 = 10% и С т, = 3.3/ю, т. е. деформированное состояние резиновой пла"тины соответствует деформированному состоянию заготовки. В случае же моделирования процесса с помощью только эластичного материала деформации, в направлении, перпендикуляр 15 ном направлению приложения усилия составЯт , = Ип С = 0,5 Х 10 ю/ю = 5/ю, т. е. наблюдается относительная разница в деформациях листа из материала детали и резиновой пластины--- 100/ = ""-100/ = -:51/Далее наносят на эластичный материал контуры детали и расположение на ней отверетий, разделяют эластичный материал и и заготовку и, так как деформации в резине соответствовали деформациям заготовки и являются упругими, то они полностью снимаются. Полученный в результате этого контур на резиновой пластине с достаточной для практики точностью соответствует конзо туру оптимальной заготовки детали.Таким образом, предлагаемый способ,ввиду соответствия деформаций эластичного материала и заготовки, позволяет повысить точность моделирования, что дает возможность определить оптимальные размеры заготовок, сократить затраты на расчеты заготовок, увеличить коэффициент использования материала. Способ моделирования процессов лйстовой штамповки с односторонним контактом заготовки с формующим инструментом, при котором по инструменту формуют модель заготовки из эластичного материала, наносят на нее контуры детали, снимают с инструмента и по полученным контурам определяют оптимальные размеры заготовки детали, отличающийся тем, что, с целью повышения точности, перед формованием эластичный материал прикрепляют эластичным клеем к заготовке из материала обрабатываемой детали со стороны, не контактирующей с инструментом, совместно формуют, а после съема с инструмента разделяют,Источники информации,принятые во внимание при экспертизе 1. Смирнов-Аляев Г, А. и Чикизовский В П. Экспериментальные исследования в обработке металлов давлением. Л., Машиностроение, 1972, с. 152, рис. 38.2. Фридман Я. Б., Зилова Т. К. и Демина Н. П. Изучение пластической деформации и разрушения методом накатанных сеток. М,рОборонгиз, 1962, с. 15, 17 (прототип).
