Преобразователь параметроввращения вала

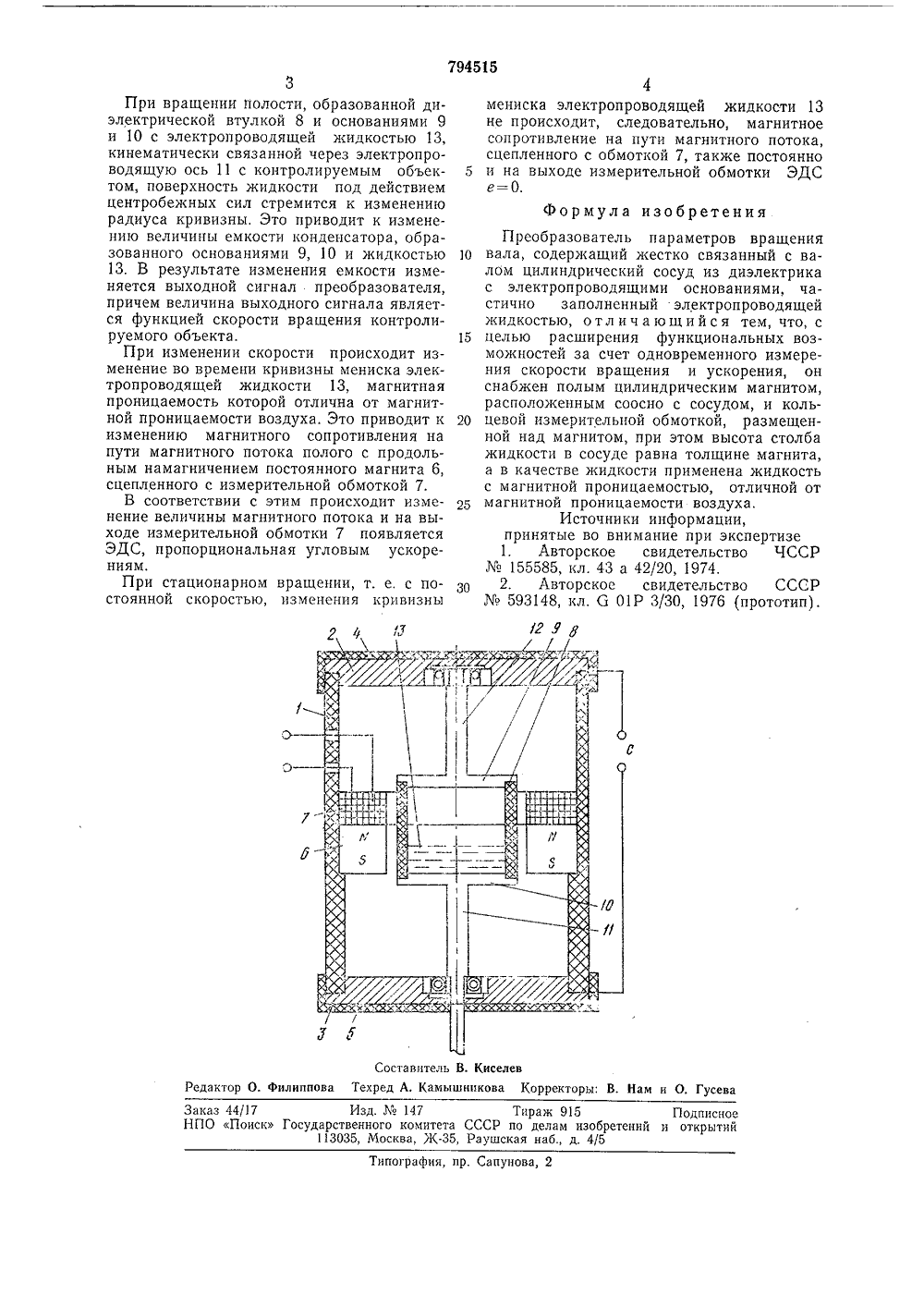

О П И С А Н И Е (1,)уд 4 у 5ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических(22) Заявлено 01.02,79 (21) 2719905/18-1с присоединением заявкиМ Клзб 01 Р 3/30 СЬ 01 Р 15/08 Государственный комитет2) Авторы изобретения В. Тархано В. Никулин 71) Заявитель мскии завод горного оборудования ЕОБРАЗОВАТЕЛЪ ПАРАМЕТРОВ ВРАЩЕНИЯ ВА(5 ельной обмоттом, при этом сосуде равна тве жидкости ной проницаеной проницаесосудом, и кольцевои измерит кой, размещенной над магии высота столба жидкости в толщине магнита, а в качес применена жидкость с магнит мостью, отличной от магнит мости воздуха.На чертеже представлена преобразователя угловой скор онструкцияи. Изобретение относится к области измерительной техники и может быть использовано при испытаниях различных объектов дляодновременного измерения и регистрациивеличины угловой скорости и ускорения. 5Известен датчик угловой скорости, содержащий корпус, выполненный в виде пологоцилиндра с токопроводящим основанием,частично заполненный жидкостью 11.Недостатком этого датчика является узкий диапазон измеряемых скоростей - регистрация осуществляется только в однойточке.Известен также датчик угловой скорости,содержащий полый цилиндр из изоляционного материала с токопроводящим основанием и металлическим диском, частично заполненный электропроводящей жидкостью12.Недостатком его является узкий динамический диапазон измеряемых скоростей иневозможность регистрации и измерения ускорений,Целью изобретения является расширениефункциональных возможностей за счет одновременного измерения скорости и уско.рения.Поставленная цель достигается тем, чтопреобразователь снабжен полым цилиндрическим магнитом, расположенным соосно с ЗО Преобразователь состоит из диэлектрического корпуса 1, основания 2 и 3 которого выполнены электропроводящими, диэлектрических крышек 4 и 5, корпуса, полого с продольным намагничиванием постоянного магнита 6, размещенной над магнитом 6 измерительной обмотки 7, диэлектрической втулки 8 с электропроводящими немагнитными основаниями 9 и 10, электропроводящих осей 11 и 12. Причем электропроводящая втулка 8 с основаниями 9 и 10 образуют замкнутый сосуд, внутри которого находится электропроводящая жидкость 13, магнитная проницаемость которой отлична от магнитной проницаемости воздуха. С клемм е снимается сигнал, пропорциональный ускорению, а с клемм с - пропорциональный скорости.Преобразователь работает следующим образом,Тираж 915 ПодписноеСР по делам изобретений и открытий ушская наб., д. 4/5 Типография, пр. Сапунова При вращении полости, образованной диэлектрической втулкой 8 и основаниями 9 и 10 с электропроводящей жидкостью 13, кинематически связанной через электропроводящую ось 11 с контролируемым объек том, поверхность жидкости под действием центробежных сил стремится к изменению радиуса кривизны, Это приводит к изменению величины емкости конденсатора, образованного основаниями 9, 10 и жидкостью 10 13. В результате изменения емкости изменяется выходной сигнал преобразователя, причем величина выходного сигнала является функцией скорости вращения контролируемого объекта. 15При изменении скорости происходит изменение во времени кривизны мениска электропроводящей жидкости 13, магнитная проницаемость которой отлична от магнитной проницаемости воздуха. Это приводит к 20 изменению магнитного сопротивления на пути магнитного потока полого с продольным намагничением постоянного магнита 6, сцепленного с измерительной обмоткой 7.В соответствии с этим происходит изменение величины магнитного потока и на выходе измерительной обмотки 7 появляется ЭДС, пропорциональная угловым ускорениям.При стационарном вращении, т. е, с постоянной скоростью, изменения кривизны Заказ 44/17 Изд.147НПО Поиск Государственного комитета113035, Москва, )К,мениска электропроводящей жидкости 13 не происходит, следовательно, магнитное сопротивление на пути магнитного потока, сцепленного с обмоткой 7, также постоянно и на выходе измерительной обмотки ЭДС е= 0. Формула изобретенияПреобразователь параметров вращения вала, содержащий жестко связанный с валом цилиндрический сосуд из диэлектрика с электропроводящими основаниями, частично заполненный электрон роводящей жидкостью, отличающийся тем, что, с целью расширения функциональных возможностей за счет одновременного измерения скорости вращения и ускорения, он снабжен полым цилиндрическим магнитом, расположенным соосно с сосудом, и кольцевой измерительной обмоткой, размещенной над магнитом, при этом высота столба жидкости в сосуде равна толщине магнита, а в качестве жидкости применена жидкость с магнитной проницаемостью, отличной от магнитной проницаемости воздуха.Источники информации,принятые во внимание при экспертизе 1. Авторское свидетельство ЧССР155585, кл. 43 а 42/20, 1974,2, Авторское свидетельство СССР593148, кл. Сг 01 Р 3/30, 1976 (прототип).
