Способ закрепления трубы вотверстии трубной решеткитеплообменника
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

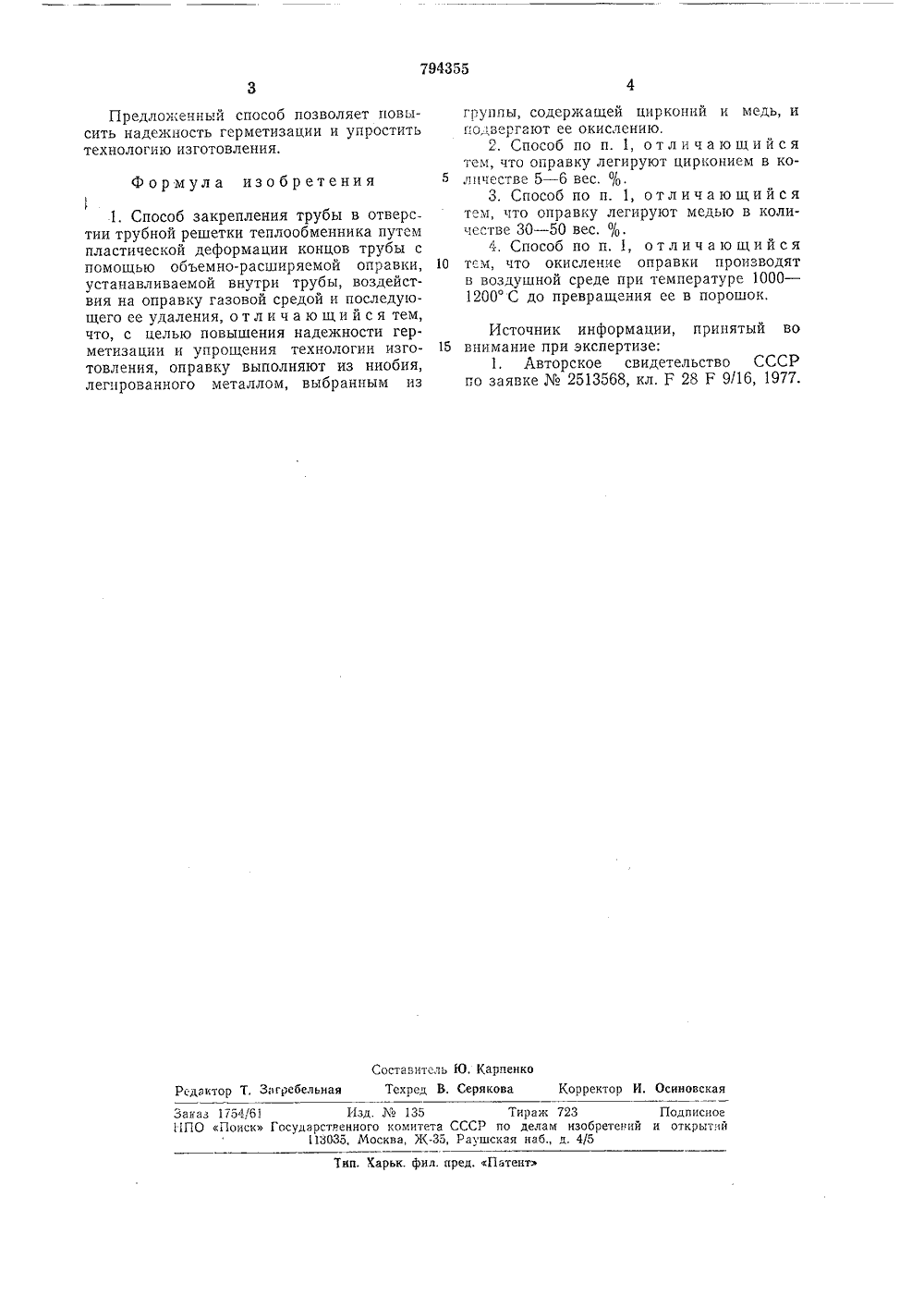

(11)ИЗОБРЕТЕН ИЯ Союз Советских Социалистических Республик) М Кл з Г 28 Г 9/16В 21 Р 39/06 рисоединением зая Гбс ио ственнын ком Приоритет СССРлам изобретенийи открытий 53) УДК 621.565,9(088,8) 43) Опубликовано 07,01.81. Бюллетень45) Дата опубликования описания 22.01.8 Авторызобретен аков, В, С, Сапелкин, А, И, Солове.1 и А, П, Образцов(71) Заявитель 1) СПОСОБ ЗАКРЕПЛЕНИЯ ТРУБЫ В ОТВЕРСТИИ ТРУБНОЙ РЕШЕТКИ ТЕПЛООБМЕННИКАличестве 30 - 50 вес, % ики проводят в воздушнойратуре 1000 в 12 С допорошок.Способ закрепления ттрубной решетки теплообляют путем пластическойцев трубы с помощью омой оправки, устанавливаемой внубы по плотной посадке, воздействиравку газовой средой, вследствиеравка увеличивается в объеме ицовывает конец трубы в отверстиирешетки, и последующего удалергвки.При этом оправку влегированного циркони6 вес, % или медью50 вес. % и производятдушной среде с темпера окисление оправ- среде при темпе- превращения ее в рубы в отверстии ненника осуществ дефор маци бъемно-расширяеРУтрья начегоразвтрубния аль нои ыполняют из ниобия, ем в количестве 5 - в количестве 30 - ее окисление в возтурой 1000 - 1200 С. В процессе вается в объе В результате от температур шейся в объем трубы с отвер диффузионное ном окислении рошок и легкоИзобретение относится к способам закрепления труб, устанавливаемых в тепло- обменных аппаратах, изготавливаемых из жаропрочных материалов и применяемых в химической, металлургической и энергетической промышленностях.Известны способы закрепления трубы в отверстии трубной решетки теплообменника путем пластической деформации концов трубы с помощью объемно-расширяемой оправки, устанавливаемой внутрь трубы, воздействия на оправку газовой средой и последующего ее удаления (1. Указанные способы характеризуютсянедостаточной надежностью герметизации, необходимостью создания водородной среды для воздействия на оправку и необходимостью воздействия на оправку водородной средой, что усложняет технологию изготовления.Цель изобретения - повышение надежности герметизации и упрощение технологии изготовления.Это достигается тем, что оправку выполняют из ниобия, легированного металлом, выбранным из группы, содержащей цирконий и медь, и подвергают ее окислению, причем оправку легируют цирконием в количестве 5 - 6 вес. % или медью в коокисления оправка увеличиме на 15 - 35% за 5 - 15 мин. одновременного воздействия ы и давления от увеличиве оправки в местах контакта стием решетки образуется сварное соединение. При полоправка превращается в по- удаляется из трубы,794355 Формула изобретения Составитель Ю, Карпенко Редактор Т, Загребельная Техред В. Серякова Корректор И. ОсиновскаяЗаказ 1754/61 Изд.135 Тираж 723 Подписное11 ПО Поиск Государственного комитета СССР по делам изобретений и открытий13035, Москва, Ж, Раушская наб., д. 4/5 Тип. Харьк. Фил. пред, Патент Предложенный способ позволяет повысить надежность герметизации и упростить технологию изготовления. 1. Способ закрепления трубы в отверс тии трубной решетки теплообменника путем пластической деформации концов трубы с помощью объемно-расширяемой оправки, устанавливаемой внутри трубы, воздействия на оправку газовой средой и последующего ее удаления, о т л и ч а ю щ и й с я тем, что, с целью повышения надежности гер. метизации и упрощения технологии изготовления, оправку выполняют из ниобия, легированного металлом, выбранным из группы, содержащей цирконий и медь, и подвергают ее окислению.2. Способ по п. 1, отличающийсятем, что оправку легируют цирконием в ко лпчестве 5 - 6 вес, %.3. Способ по п. 1, отличаю щи йс ятем, что оправку легируют медью в количестве 30 - 50 вес. %.4, Способ по п. 1, отличающийся 10 тем, что окисление оправки производятв воздушной среде при температуре 1000 - 1200 С до превращения ее в порошок,Источник информации, принятый во15 внимание при экспертизе: 1, Авторское свидетельство СССР по заявке2513568, кл. 1. 28 Р 9/16, 1977.
СмотретьЗаявка
2715056, 05.12.1978
ПРЕДПРИЯТИЕ ПЯ А-1857
ИСАКОВ ВИКТОР ПАВЛОВИЧ, САПЕЛКИН ВАЛЕРИЙ СЕРГЕЕВИЧ, СОЛОВЕЙ АЛЕКСАНДР ИГОРЕВИЧ, ОБРАЗЦОВ АЛЕКСАНДР ПЕТРОВИЧ
МПК / Метки
МПК: F28F 9/16
Метки: вотверстии, закрепления, решеткитеплообменника, трубной, трубы
Опубликовано: 07.01.1981
